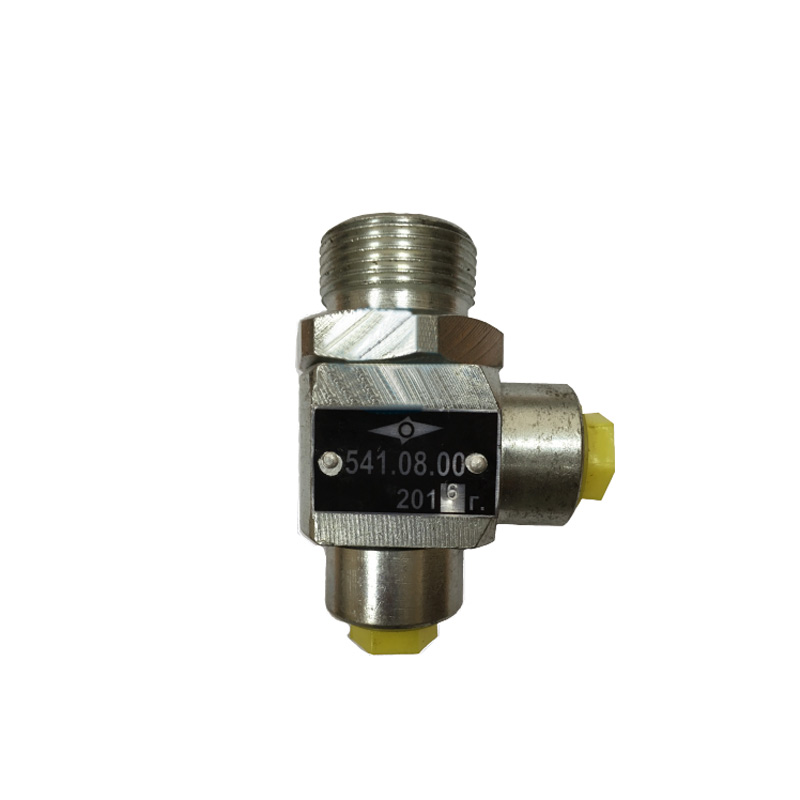

Гидрозамок односторонний 541.08.00 (П 788А)

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Гидрозамок односторонний 541.08.00 (П 788А) предназначен для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления управления - в обратном направлении в гидросистемах строительных, дорожных и коммунальных машин.

Устройство и принцип действия

Гидрозамки 541.08.00 (П 788А) позволяют свободно пропускать поток РЖ в одном направлении и запирают поток в противоположном направлении, пока давление управления не откроет запорный элемент. Изготавливают гидрозамки как односторонние (с одним запорным элементом), так и двухсторонние (с двумя запорными элементами). Обычно их применяют для запирания потока РЖ, обеспечивающего надёжную фиксацию рабочего органа или исполнительного механизма, исключающую самопроизвольное (неуправляемое) движение, то есть для выполнения статической функции. Однако их не рекомендуется применять для запирания потока в процессе выполнения технологических операций, например, при движении штоков гидроцилиндров или при вращении гидромоторов, для управления опусканием груза (то есть для выполнения динамической функции).

Гидрозамки изготавливают в патронном исполнении (ввинчиваемые) или в корпусе (резьбового присоединения) с широким диапазоном значения соотношения площадей. Для эффективного применения необходимо правильно выбрать соотношение площадей (R), чтобы обеспечить открытие клапана при имеющемся давлении в системе управления (Ру), с учётом повышении давления внутри гидродвигателя (Pt) исполнительного механизма: R Pу ≥ PT..>.

Характеристики

Наименование показателей Значение
Условный проход, мм 8
Давление на входе, МПа (кгс/см2)
  • номинальное
  • максимальное
  • минимальное
25 (250)
32 (320)
0,5 (5)
Давление управления МПа (кгс/см2)
  • максимальное
  • минимальное
10 (100)
0,2 (2)
Давление открывания МПа (кгс/см2) 0,06±0,015
(0,06±0,015)
Отношение площадей поршня управления и клапана 3,3
Объём камеры управления, см3 1
Расход рабочей жидкости, л/мин
  • номинальный
  • максимальный
16
25
Внутренняя герметичность (максимальные внутренние утечки) при номинальном давлении, см3/мин:
  • в основных гидролиниях
  • в гидролиниях управления
утечки не допускаются
50
масса, кг 0,7
