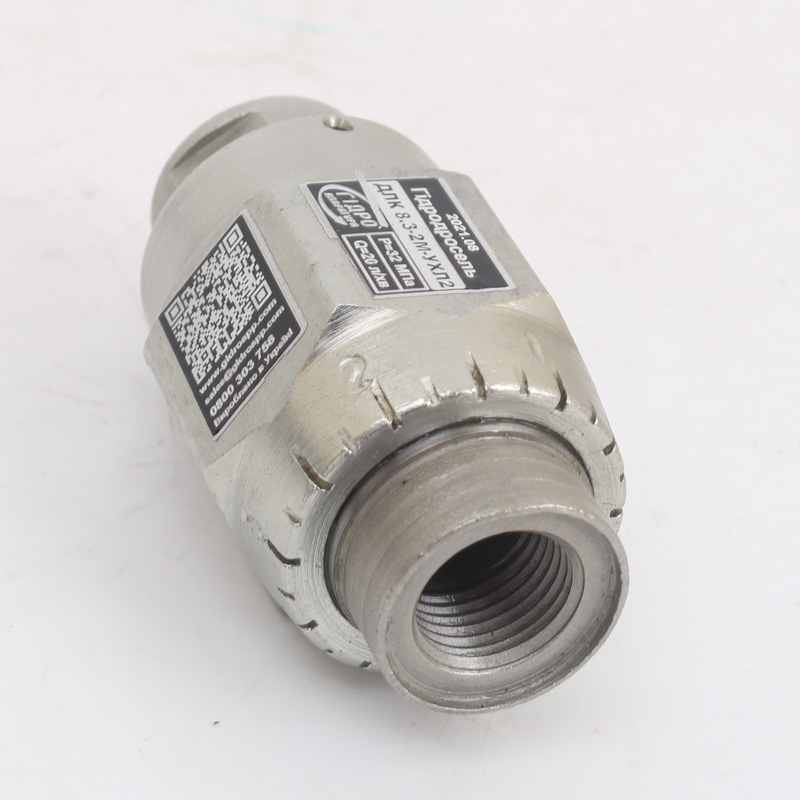

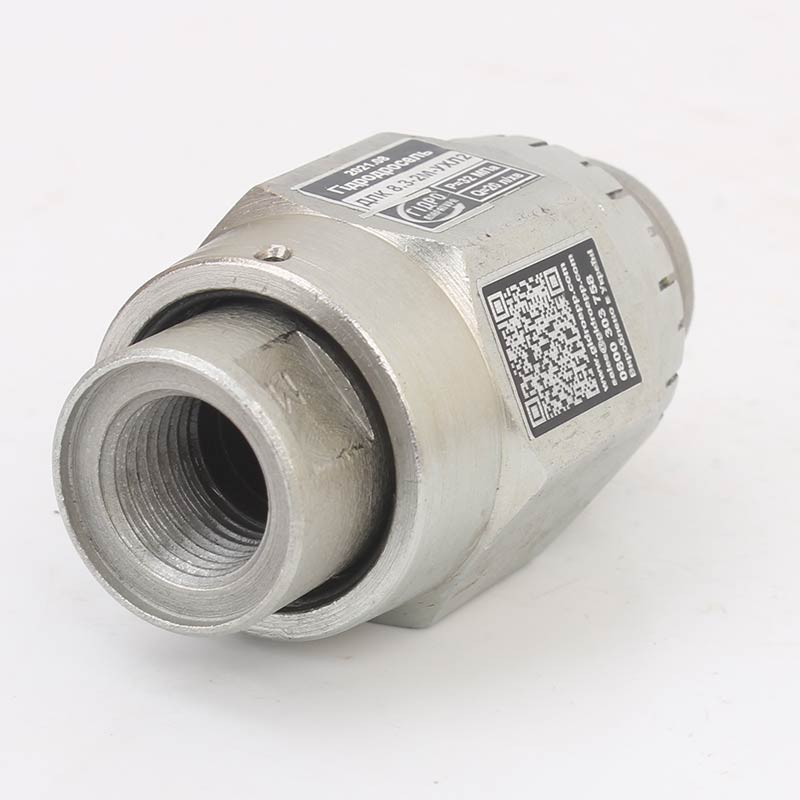

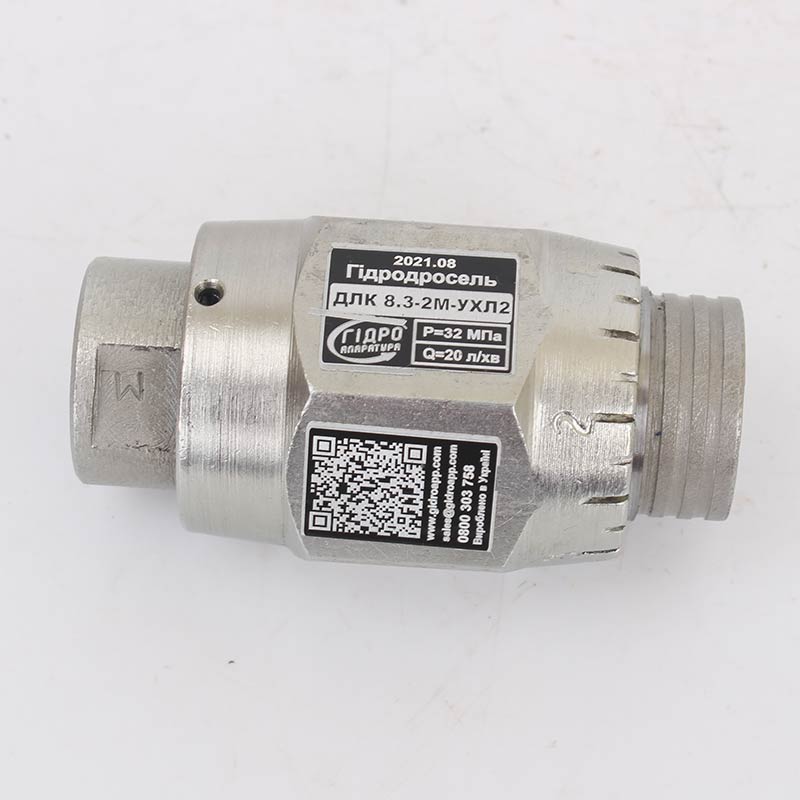

Гидродроссель линейный ДЛК 8.3-2М

Голосов: 1
Документация:
Паспорт(866.08 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Дроссель ДЛК 8.3-2М позволяет изменять проходное сечение в линии трубопровода, к которому он присоединен, что и позволяет регулировать расход проходящей через гидролинию рабочей жидкости (масла). Дроссели с обратными клапанами ДЛК к тому же позволяют пропускать обратный поток рабочей жидкости (масла) с минимальным сопротивлением. Климатическое исполнение гидродросселей ДЛК – УХЛ (для районов с умеренным и холодным климатом) по ГОСТ 15150. По индивидуальному заказу возможно исполнение Т – для районов с тропическим климатом.

Работа и устройство

Масло из линии давления по трубопроводу подводится к одному из присоединительных отверстий корпуса и направляется по каналам в рабочую цепь дросселя. Сечение рабочей щели дросселя при регулировании расхода масла изменяется путем вращения наружного корпуса. Далее масло через распределитель поступает в рабочую полость цилиндра, а из противоположной полости сливается в бак. Скорость движения штока цилиндра регулируется с помощью дросселя, который ограничивает расход масла, поступающего в цилиндр.

Характеристики

Технические характеристики

Условный проход

8 мм

Давление номинальное

32 МПа

Давление максимальное

38 МПа

Расход рабочей жидкости номинальный

20 л/мин

Расход рабочей жидкости максимальный

35 л/мин

Конструктивное исполнение

золотниковый

Способ монтажа

трубный

Тип резьбы

метрическая

Размер резьбы

М16×1,5

Давление открывания

0,05 МПа

Расход рабочей жидкости через полностью закрытый дроссель

500 см3/мин

Масса (без рабочей жидкости)

0,4 кг

Схемы

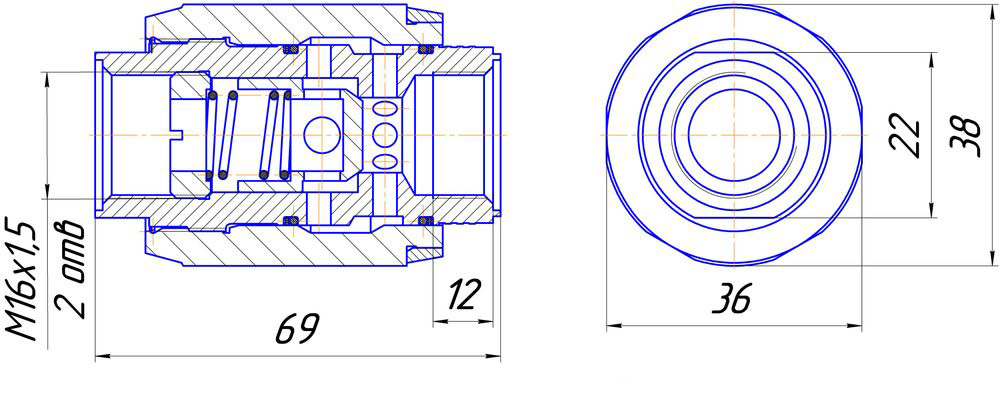

Схема габаритных размеров гидродросселя ДЛК 8,3М

Рис.1 Схема габаритных размеров гидродросселя ДЛК 8,3М

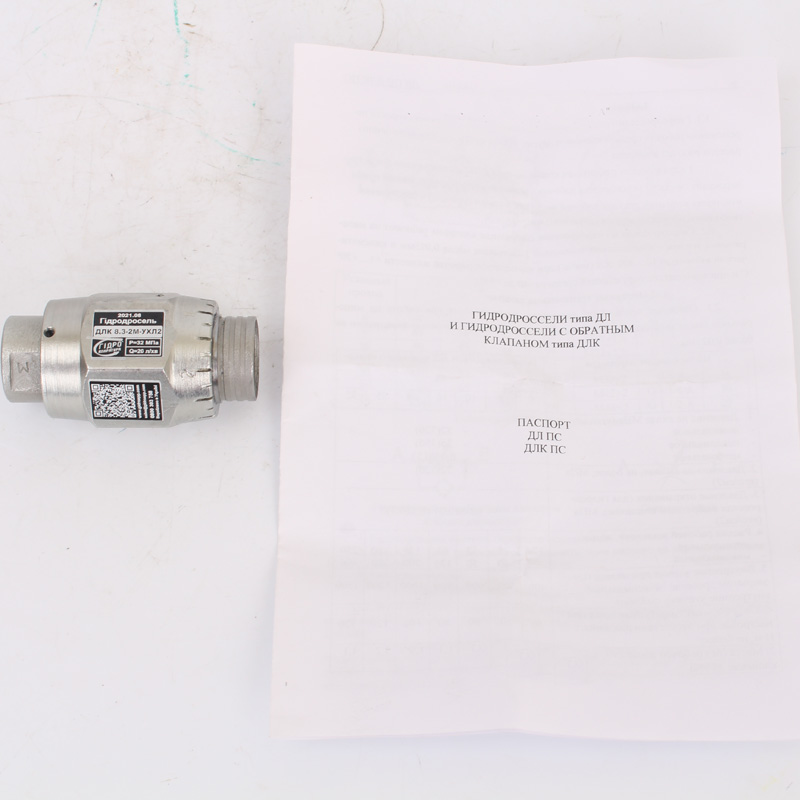

Комплектация

  • ДЛК 8.3-2М
  • упаковка
