Германиевый лавинный фотодиод УФД-05, УФД-07
Описание
Германиевый лавинный фотодиод УФД05, УФД07 предназначен для применения в световолоконных системах связи, работающих на длине 1,3 мкм. Приемники отличаются высокими значениями чувствительности и быстродействия. Конструкция ФД позволяет осуществлять состыковку со световолоконным кабелем посредством разъема РФ3.906.034. Возможно применение в научных исследованиях.
|
|
УФД05 |
УФД07 |
|
Диаметр сердечника световода, мм |
0,1 |
|
|
Рабочее напряжение лавинного режима, В, не более |
40 |
«минус» 8 |
|
Диапазон спектральной чувствительности, мкм |
0,45 - 1,8 |
|
|
Длина волны максимума спектральной характеристики чувствительности, мкм |
1,2 - 1,5 |
|
|
Плотность тока шума при подаче рабочего напряжения, А/Гц1/2 |
1·10-11 |
|
|
Токовая монохроматическая чувствительность при подаче рабочего напряжения (λ = 1.3 мкм), А/Вт, не менее |
5 |
0,5 |
|
Время нарастания и спада при подаче рабочего напряжения (λ = 1,3 мкм, Rн=50 Ом), нс, не более |
2 |
3 |
|
Емкость при подаче рабочего напряжения, пФ, не более |
3 |
5 |
|
Корпус |
металлостеклянный |
|
|
Входное окно |
единичный фокон |
|
|
Масса, г, не более |
3 |
|
|
Условия эксплуатации |
||
|
-60…+50 |
|
|
93 |
|
|
Интенсивность отказов, ч-1, не более 1·10-5 в течение наработки 10000 ч при доверительной вероятности |
0,6 |
|
|
Девяностопроцентный срок сохраняемости, лет |
не менее 12 |
|

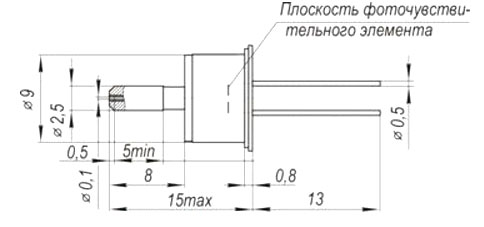

рис. 1 - Габаритные размеры
