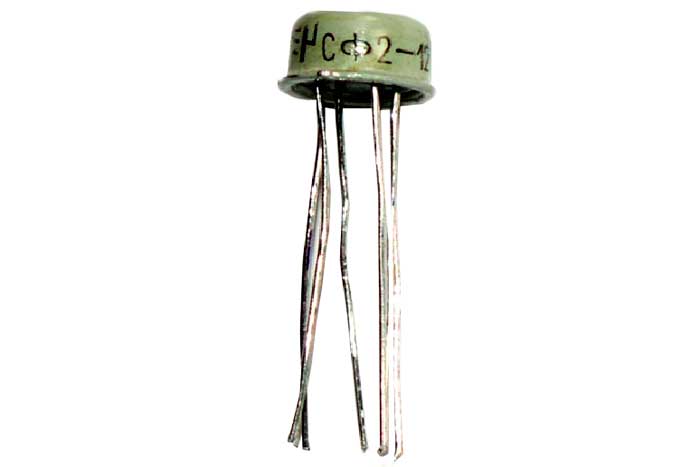

Фоторезистор СФ2–12

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Фоторезистор СФ2–12 предназначен для преобразования световых сигналов в электрические, в цепях постоянного и переменного токов.

Технические характеристики
Наименование параметров Нормы
не менее не более
Общий ток, мкА, при напряжении 5В и освещенностях: 5 лк 10 -
300 лк 200 1200
Темновой ток, мкА, при напряжении 5В и температурах: 20°С - 0,3
70°С - 2
Темновое сопротивление, мОм 15 -
Собственная постоянная времени по нарастанию общего тока, мс: при t=20°С
Е=5лк
U=15В
- 200
при t=20°С
Е=300лк
U=5В
- 25
при t=60°С
Е=300лк
U=5В
- 50
Собственная постоянная времени по спаданию общего тока, мс: при t=20°С
Е=5лк
U=15В
- 200
при t=20°С
Е=300лк
U=5В
- 25
при t=6°С
Е=300лк
U=5В
- 70
Уровень шумов, мкв/В при E=300лк и U=5B - 10
Температурный коэффициент общего тока на 1°С в интервале
температур от +20°С до +70°С
при Е=5лк
U=15В
-0,8 +0,4
при Е=300лк
U=5В
-0,3 +0,4
Температурный коэффициент общего тока на 1°С в интервале
температур от +20°С до +60°С
при Е=5лк
U=15В
-0,8 +0,4
при Е=300лк
U=5В
-0,3 +0,4
Спектральная характеристика чувствительности:
  • max спектральная характеристика, мкм
  • нормативная граница чувствительности на уровне 0,3 от max, мкм
  • длинноволновая граница чувствительности на уровне 0,3 max, мкм
0,52 0,60
0,35 0,55
0,63 0,85
Рабочее напряжение, В при E=5лк -
при E=300лк -
Наработка на отказ, час 10000
Срок сохраняемости, лет 12
Корпус металлостеклянный габариты, мм: диаметр
высота
8 +/- 0,3
16,8

Эксплуатация

Оптимальными условиями для использования фоторезисторов СФ2–12 являются:

  • температура окружающей среды от -60 до +55°С,
  • относительная влажность воздуха 98% при t= +25°С.

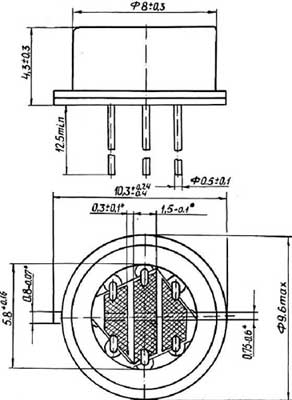

Габаритные размеры фоторезистора СФ2–12

Рис.1. Габаритные размеры фоторезистора СФ2-12
