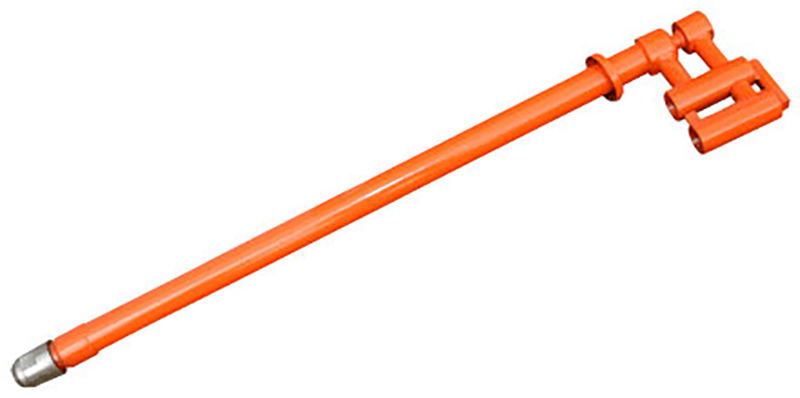

Форсунки ФМ и ФПМ

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Форсунки механические типа ФМ и паромеханические типа ФПМ предназначены для распыливания топочного мазута по ГОСТу 10585-75 в стационарных паровых котлах.

Характеристики

Наименование

Показатели

1

Номинальная производительность форсунок, кг/час

700; 900; 1300; 2000; 2500;
3000; 3500; 4000; 4600;
5200; 6000; 7500; 9000

2

Допустимое отклонение номинальной производительности, %

не более 2

3

Номинальное давление мазута перед форсункой, МПа

3,5

4

Вязкость мазута, м²/с, не более

16 × 10-6

5

Коэффициент рабочего регулирования

1,5

6

Номинальный корневой угол распыления, градус

От 85 до 90

7

Допустимый размер механических частиц после фильтрации, мм

0,5

8

Длина форсунки Lфорс, мм

От 500 до 5000 с интервалом 500

9

Масса при длине от 500 до 5000 мм, кг

От 5,9 до 13,82

Схемы

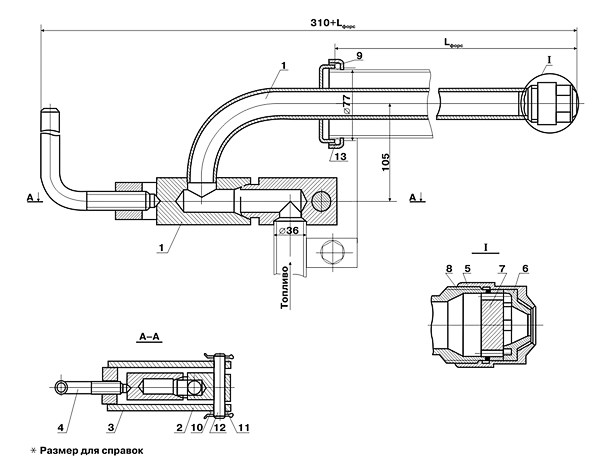

"Схема конструкции и габаритных размеров форсунки ФМ"

Рис.1 Схема конструкции и габаритных размеров форсунки ФМ

  1. Ствол;
  2. Штуцер;
  3. Скоба;
  4. Винт;
  5. Гайка;
  6. Завихритель топливный;
  7. Распределитель;
  8. Прокладка;
  9. Фланец внешний;
  10. Шайба;
  11. Шплинт;
  12. Ось;
  13. Сальник.
