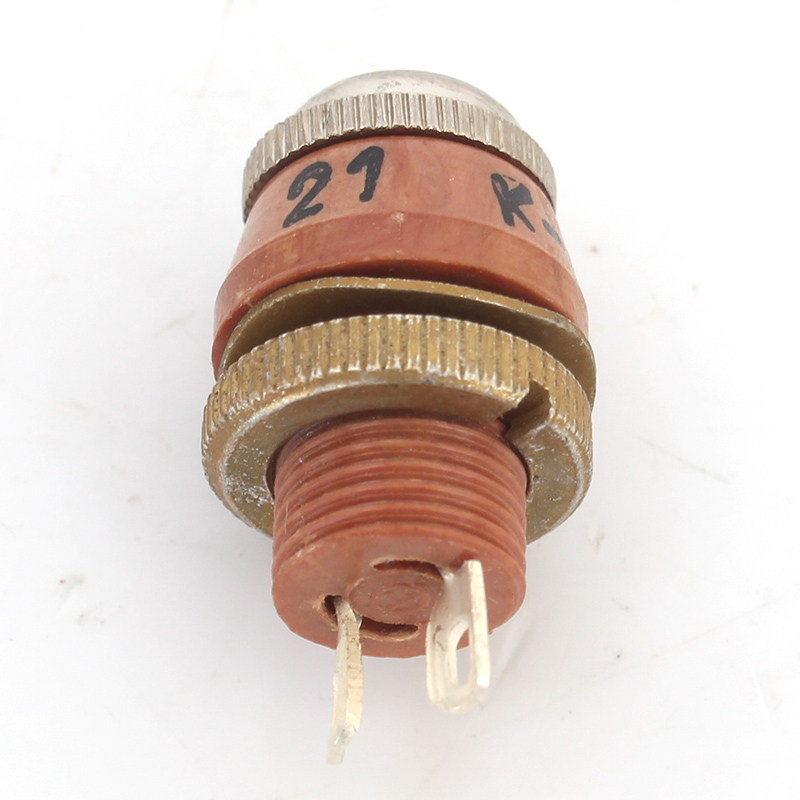

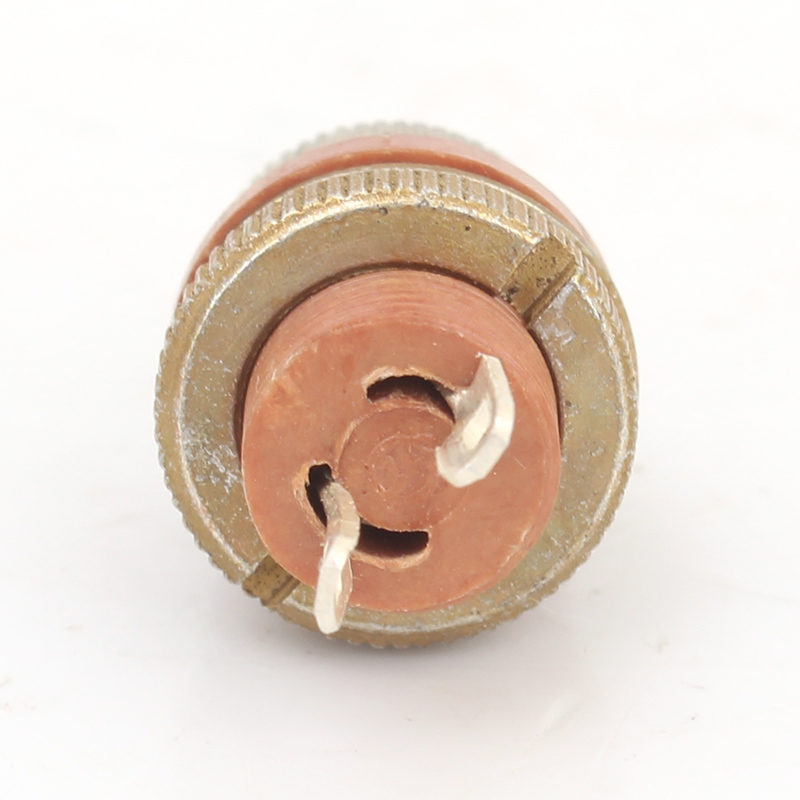

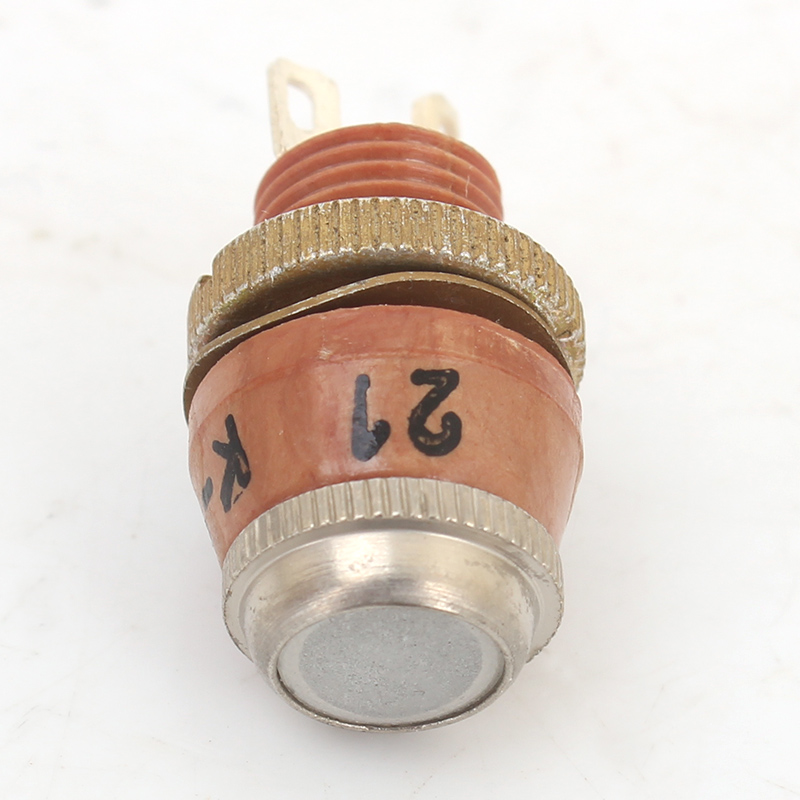

Фонарь сигнальный малогабаритный МФС 2

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Фонарь сигнальный малогабаритный МФС 2 по АГ 0.242.002 ТУ, ОЮ 0.360.019 ТУ предназначен для визуального отображения информации в цепях сигнализации РЭА.

Основные особенности

  • Устанавливаются в печатном и объёмном монтаже.
  • Используются совместно с лампами СМН10-55 (I max – 50 мА, U max – 10 В) соответственно.
  • Цвет светофильтра: бесцветный (б), желтый (ж), (красный (к), зеленый (з), синий (с), оранжевый (о).
  • Коды приёмок - АГ 0.242.002 ТУ – «1», «3»; ОЮ 0.360.019 ТУ – «5», «7».
  • Аналоги в странах СНГ не изготовляются.
  • Отличаются высокой надёжностью, механической прочностью, устойчивостью к климатическим воздействиям.

Вставление и извлечение лампы в малогабаритный фонарь МФС 2 производится вручную при помощи специального приспособления, изготовленного из любого гибкого материала.

Виды приемки

Варианты исполнения фонарей в зависимости от вида приёмки:

  • отдел технического контроля - МФС2 ОТК;
  • особо стойкие (особо стабильные) - ОСМФС2, МФС2 ОС;
  • приемка заказчика - МФС2 ПЗ;
  • военная приемка - МФС2 ВП.

Условия эксплуатации:

  • Диапазон рабочих температур фонарей МФС 2 - от -60°C до +100°C.
  • Относительная влажность воздуха при температуре +40°C - 98%.

Характеристики

Технические характеристики
Допустимое количество смен ламп 150
Электрические параметры: сопротивление электрического контакта 0,02 Ом
сопротивление изоляции 200 МОм
электрическая прочность изоляции между контактами и платой, не менее 500 В эфф.
Надежность: минимальная наработка 10000 ч
95% срок сохраняемости (1, 3 / 5, 7) 15 / 25 лет
Стойкость к механическим факторам: синусоидальная вибрация, диапазон частот / амплитуда ускорения 1 ... 3000 Гц / 20 g
многократные механические удары 150 g
одиночные механические удары 500 g
линейные (центробежные) нагрузки 150 g
акустический шум 50 ... 10000 Гц / 140 дБ
Стойкость к климатическим факторам: климатические исполнения по ГОСТ 15150-69 В
повышенная температура внешней среды 100°C
пониженная температура среды -60°C
пониженное атмосферное давление 5 мм. рт. ст.
повышенная относительная влажность воздуха 98% при 35°C
атмосферные конденсированные осадки (иней и роса) +
солнечное излучение, соляной туман, пыль, плесневые грибы для исполнения В
специальные воздействия по НО.005.058 (5,7) гр. пр. У
Масса, не более 10 г

Схемы

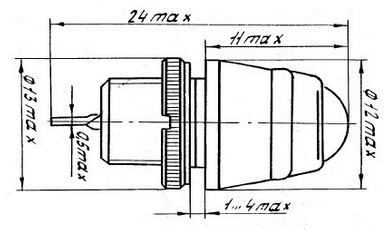

"Габаритные и установочные размеры сигнальных фонарей МФС 2"

Габаритные и установочные размеры сигнальных фонарей МФС 2
