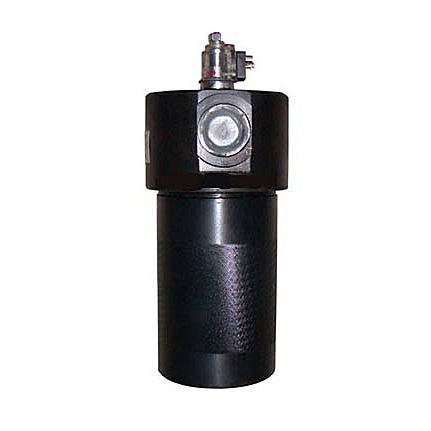

Фильтры напорные на давление 32МПа типа 4ФГМ 32-01

No votes yet

Фильтры напорные на давление 32МПа типа 4ФГМ 32-01 предназначены для очистки от механических примесей минеральных масел, кинематическая вязкость которых не более 200 мм2/с при температуре до 80С. Диапазон температур окружающей среды от 1 до 40С. Фильтры используются в машинах, где применяется гидропривод высокого давления и изготовляются с визуальным или электрическим индикатором загрязненности.

Габаритные размеры
Исполнение Фильтра D, мм D1, мм H, мм H1, мм H1, мм A
max, мм
S
-1
4ФГМ32 150 125 605 500 655 140 50
C
±0,2
C1
±0,2
C2
±0,2
h1
-0,4
d
-7H
d1
метрическ.
ГОСТ24705-81
Вариант 1
d2
0,4
45 40 44 2,5 М10 М48х2-7Н 56
Технические характеристики
Параметры Значение
Номинальное давление, МПа 32
*Номинальная тонкость фильтрации, мкм 10
Условный проход, мм 40
* Номинальный расход, л/мин. 320
*Номинальный перепад давления, МПа не более 0,16
Перепад давления, МПа, при котором:
- происходит срабатывания индикатора загрязненности 0,3 ± 0,03
- происходит открытие предохранительного клапана 0,5 ± 0,1
Масса (без жидкости), кг, не более 21,5
Примечание: * параметры указаны при вязкости масла 25-30 мм2/с
