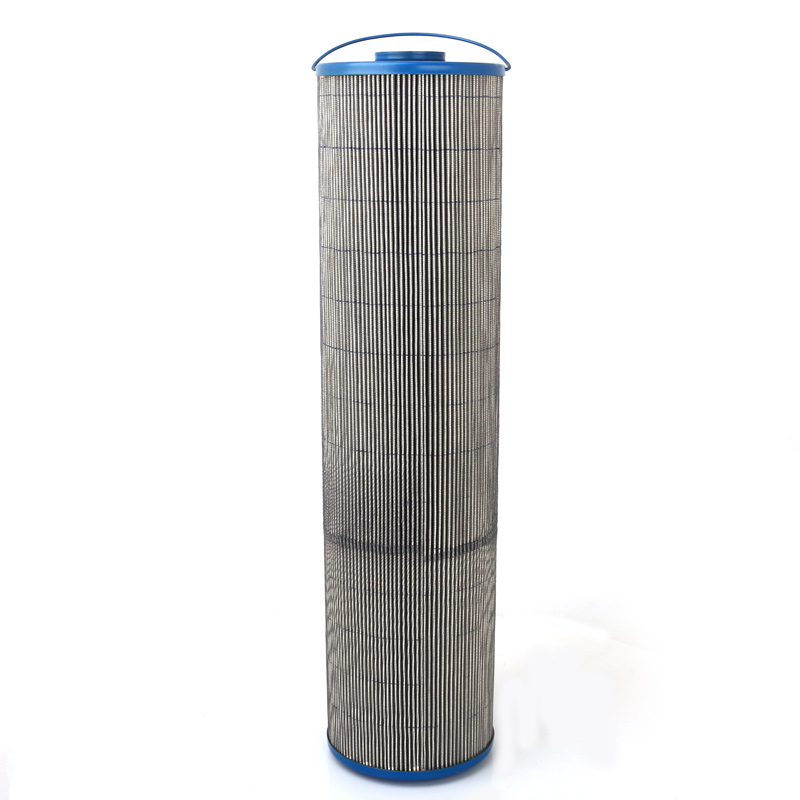

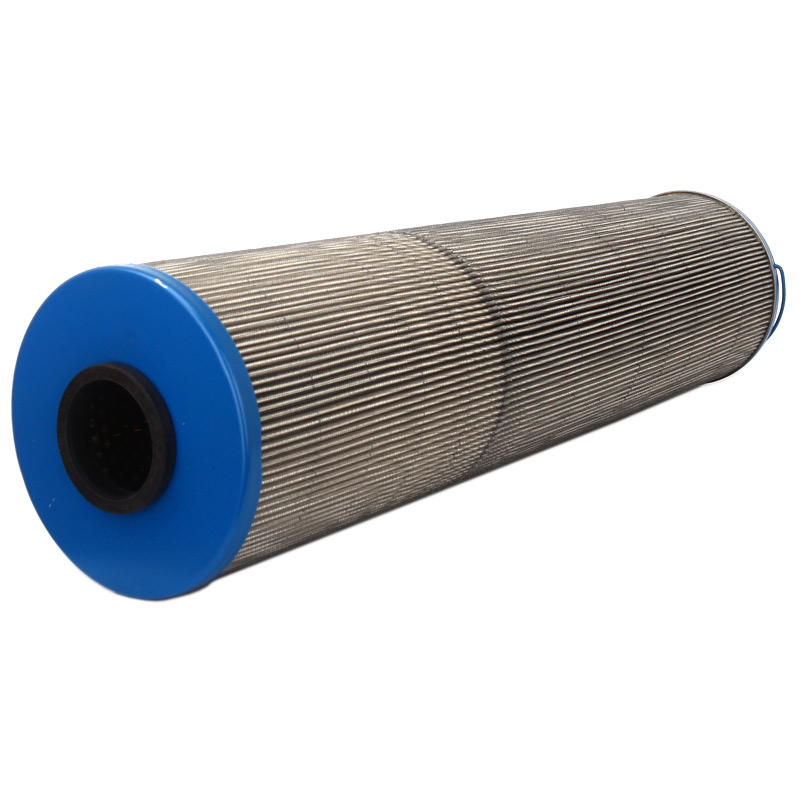

Фильтропакет ФП-3ПС

Average: 7 (1 vote)

Унифицированный фильтропакет ФП-3ПС представляет собой фильтрующее устройство, используемое для очистки трансформаторных, турбинных и гидравлических масел от механических примесей. Предложенные фильтропакеты широко используются организациями, которые занимаются ремонтом и техническим обслуживанием маслонаполняемых электрических аппаратов.

Конструкция

Фильтрующее устройство ФП-3ПС выполнено в виде стального цилиндра с глухим дном и съемной верхней крышкой. Для подачи и отвода очищаемой жидкости в устройстве имеется два патрубка. Внутри корпуса располагается сам фильтрующий элемент, который фиксируют при помощи крышки и прижимной пружины.

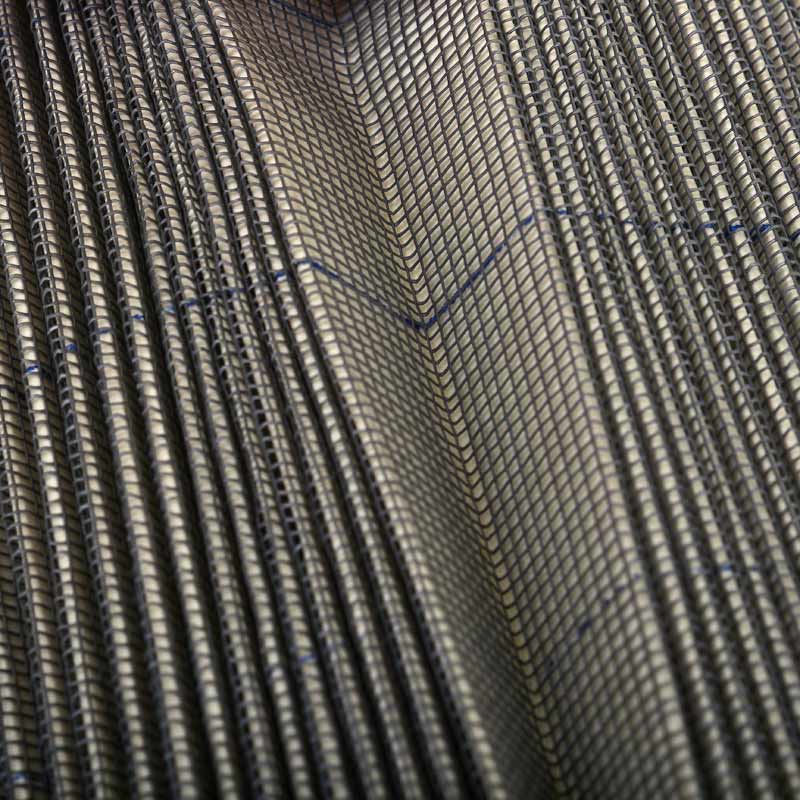

Используемый фильтрующий элемент изготавливают из гидрофобной гофрированной шторы, которая имеет две подслойные сетки. Благодаря этим сеткам и увеличенному числу гофр удалось существенно увеличить эксплуатационный ресурс фильтрующего элемента. Сетки исключают слипание гофр под воздействием перепада давления, а увеличенное число гофр обеспечивает большую площадь фильтрации. Обеспечить требуемую механическую прочность фильтра позволяет армирующий каркас. Использование специальной резиновой манжеты в фильтрующем элементе позволяет надежное уплотнение фильтропакета в месте перегородки, которая разделяет чистую и грязную зоны фильтра.

Рабочий процесс

Принцип функционирования фильтра основан на тонкой очистке масла при помощи фильтропакета ФП-3ПС из синтетической фильтрующей бумаги. С помощью такого фильтрующего материала можно выполнять очистку от примесей с размером от 5 до 2,5 мкм.

Очищаемая жидкость под давлением подается через входной патрубок и проходит через фильтрующий элемент, который препятствует попаданию в чистую зону фильтра механических примесей. Раздел чистой и загрязненной зоны фильтра происходит посредством радиально-торцевого уплотнения резиновой манжетой.

В грязной и чистой зоне фильтрующей системы установлено по одному шаровому клапану, которые используются соответственно для слива отфильтрованной грязной фракции и для отбора очищенного масла. В крышке фильтра имеется дренажный вентиль, который позволяет удалять воздух из системы.

Параметр

Значение

Качество фильтрации

механические примеси размером от 2,5 до 5 мкм

Материал фильтрующего элемента

синтетическая гидрофобная бумага

Величина предельного перепада давлений на фильтрующем пакете

3,5 кгс/см2

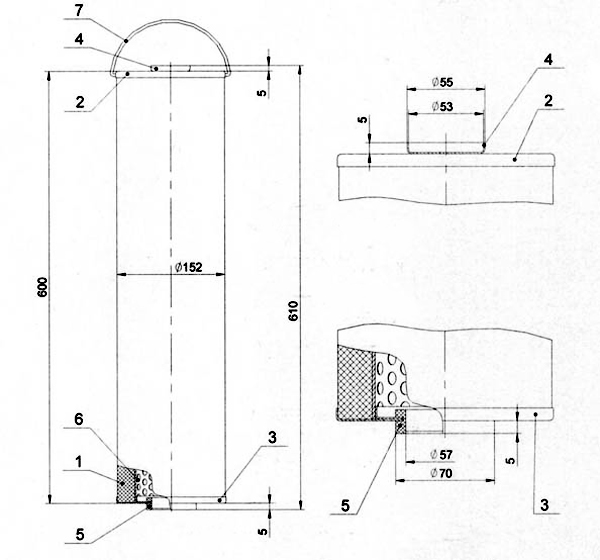

Устройство фильтропакета ФП-3ПС

Устройство унифицированного фильтропакета ФП

  1. Элемент фильтрующий полипропиленовый.
  2. Крышка верхняя.
  3. Крышка нижняя.
  4. Крышка под прижимную пружину.
  5. Уплотнительная резиновая манжета.
  6. Армирующий каркас.
  7. Ручка.
