Фильтр ОПН-Н (25А)

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройства ОПН-Н представляют собой ограничители перенапряжения, которые разработаны для установки на контакторы, используемые в системах управления работой электрических приводов различного промышленного оборудования.

Отличительные особенности устройств ОПН-Н (25 А)

Предложенные ограничители представляют собой модернизированные электронные узлы, посредством которых можно выполнять ограничение перенапряжения на рабочей катушке контактора до двукратного амплитудного значения величины цепи управления для напряжений 110В, 220В и 380В. Также можно осуществлять четырехкратное ограничение для напряжений 24В и 48В. При этом учитывается факт допустимых увеличений указанных напряжений до 110% от номинальных значений.

Конструкционные особенности

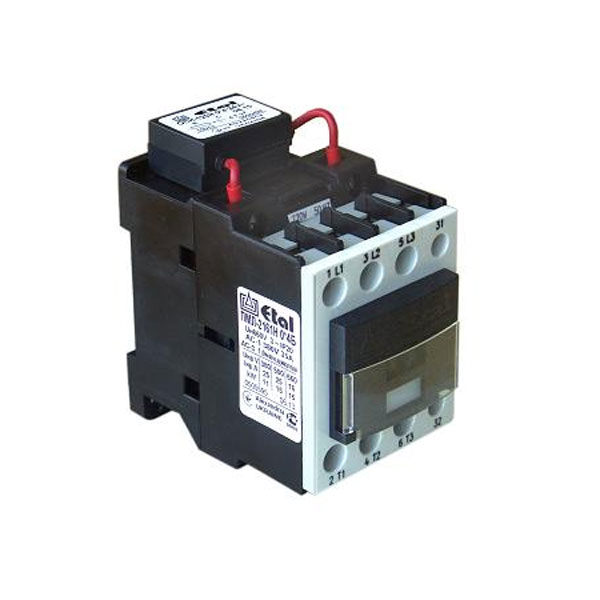

Фильтр подавления электромагнитных помех ОПН-Н выполнены в виде компактного устройства, электронная схема которого надежно защищена пластиковым корпусом. Из боковой и нижней грани корпуса имеются два коммутационных отвода с металлическим штырьком на концах, при помощи которых прибор подключается к контактору. Ограничители этого типа рассчитаны для установки на контакторы открытого типа со степенью защиты IP00 и IP 20.

Исполнение ОПН-Н

Устройства предложенного типа исполняются в нескольких модификациях с использованием элементной базы R-C или Варистор. Ток в цепи управления в обоих случаях постоянный.

Для маркировки существующих модификаций используют следующую структуру: ОПН-Н С1С2С3 Н. Тут:

  • С1 – указывает на тип используемой базы 1 – R-C, 2 – варистор;
  • С2 – означает исполнение устройства по типу аппарата, для которого оно предназначено;
  • С3 – обозначает исполнение по величине номинального напряжения и роду тока в управляющей цепи;
  • "Н" – наличие буквы означает, что устройство, модернизированное.
Технические характеристики
Параметры Значение
Величина номинального тока:
база R-C: 10 А;
база Варистор: 25 А
Ток в управляющей цепи: Постоянный
Величина номинального напряжения:
база R-C: от 24 В до 220 В
база Варистор: от 110 В до 380 В
