Фильтр ОПН-Н (250 А)

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройство ОПН-Н является электронным ограничителем перенапряжений, которые используются в управляющих системах электроприводного промышленного оборудования.

Особенности ОПН-Н (250 А)

Ограничители этого типа являются модернизированной электронной системой, которая позволяет выполнить ограничение напряжения на рабочих катушках контакторов и пускателей. Устройство позволяет выполнять ограничение до двукратного значения напряжения по амплитуде для следующих значений напряжения: 110 В, 220 В, 380 В. Также поддерживается возможность 4-кратного ограничения для напряжения величиной 24 В и 48 В.

Особенности конструкции

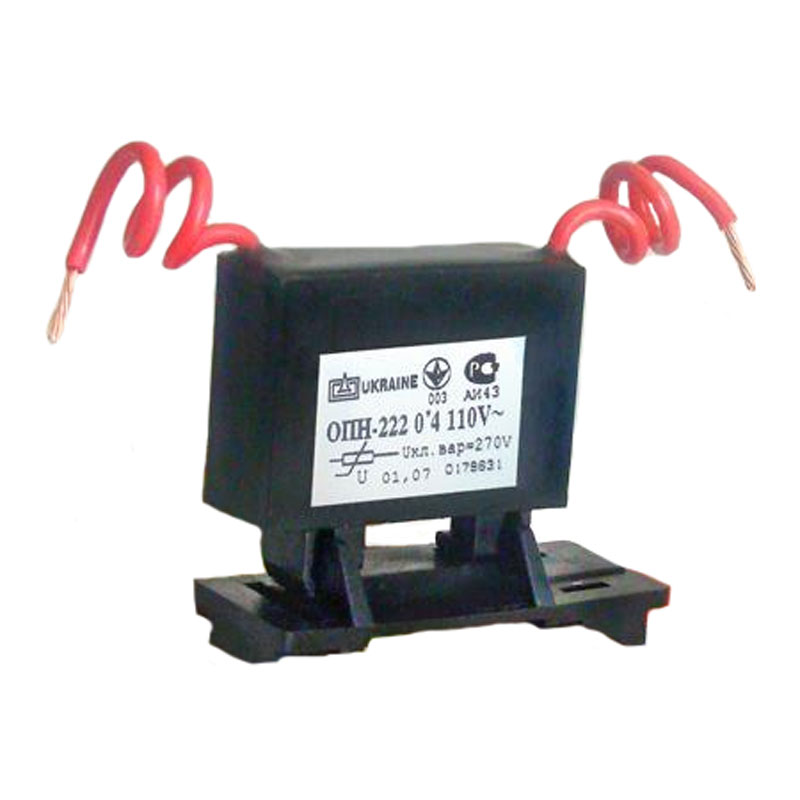

Фильтр подавления электромагнитных помех ОПН-Н для ПМЛ этого типа реализованы в виде компактного электронного узла, рабочая схема которого скрыта в пластиковом корпусе. Сам корпус установлен на монтажной рейке. Для подключения устройства к контактору или пускателю используются два проводника, которые выведены из ограничителя. Устройства этого типа рассчитаны для коммутации с пускателями и контакторами со степенью защиты IP00, IP 20.

Модификации ОПН-Н

Ограничители производятся в нескольких категориях с разными параметрами. В качестве базы устройства применяют платформу R-C или Варистор. Ток в управляющей цепи – переменный. Для маркировки устройств применяют следующую структуру обозначений: ОПН-Н С1С2С3 Н. Здесь:

  • С1 – характеризует тип применяемой базы: 1 для R-C, 2 для варистора;
  • С2 – указывает к какому аппарату рассчитано устройство этой модификации;
  • С3 – показывает исполнение по роду тока в цепи управления и величине номинального напряжения;
  • "Н" – присутствие буквы в названии указывает, что устройство модернизированное и имеет уменьшенные весогабаритные параметры.
Технические характеристики
Характеристика Значение
Величина номинального тока: от 10 А до 40 А;

от 40 А до 250 А;

Ток в цепи управления: Переменный
Значение номинального напряжения:
платформа R-C: от 24 В до 220 В
платформа Варистор: от 110 В до 380 В
