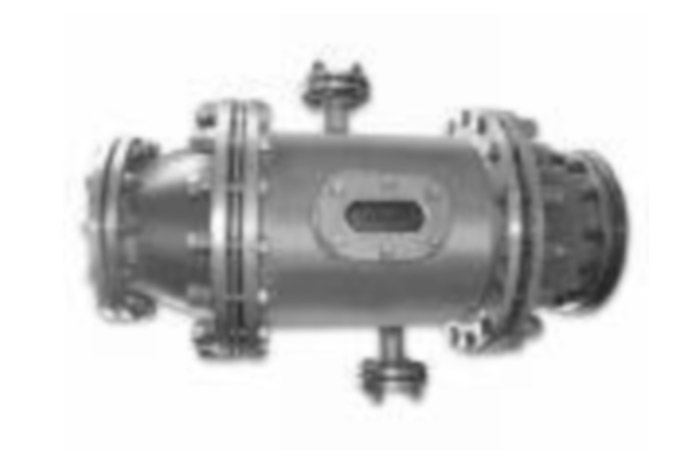

Фильтр-ловушка Ф-Л-Ж

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Фильтр-ловушка Ф-Л-Ж предназначен для улавливания возможного выноса из предшествующего по технологической линии фильтра фильтрующих материалов вследствие дефектов дренажной системы или изменения фильтрующей загрузки.

    Особенности

    • Может размещаться как на горизонтальном, так и на вертикальном участке трубопровода.
    • Наличие смотрового окна, через которое ведется визуальный контроль состояния фильтрующих элементов.
    • При достижении критического значения перепада давления фильтр-ловушка отключается на промывку.

    Область применения

    Предприятия пищевой, металлургической, нефтехимической, фармацевтической, парфюмерной и др. отраслей промышленности, котельные и другие объекты ЖКХ, преподготовка воды для обратноосмотической обработки. На напорной гидролинии и непрерывной очистки воды от твердых механических примесей в пробоотборных системах для аналитических измерений.

    Характеристики


    Параметр Значение
    Тип фильтрующей засыпки (задерживаемые частицы) Ионит
    Размер фракции фильтра, на выходе которого устанавливается фильтр-ловушка, мм, не более 0,1
    Номинальная тонкость фильтрации,ном, мкм 100
    Номинальный расход жидкости через фильтр-ловушку, Qном, м3 3,0
    Давление в фильтр-ловушке, МПа (кгс/см2):
    рабочее номинальное, Рном 1,0 (10)
    пробное гидравлическое, Рг 1,6 (16)
    Максимально допустимый перепад давления, МПа (кгс/см2) 0,1 (1)
    Рабочая среда Дистиллированная вода
    Исполнение фильтр-ловушки С одним фильтровальным патроном
    Материал фильтр-ловушки и фильтрующих элементов> Нержавеющая сталь 12Х18Н10Т ГОСТ 5632-72
    Диаметр отводящего коллектора фильтр-ловушки (условный проход Dу), мм 25
    Габаритные размеры, мм, не более:
    длина изделия 1080
    высота изделия 550
    диаметр корпуса 108
    Масса изделия, кг, не более 60
    Трубная цилиндрическая резьба по ГОСТ 6357-81 для подсоединения к линии:
    подачи сжатого воздуха "ВХОД-ПРОДУВКА" G 1/2
    подачи воды "ДРЕНАЖ-ВОДА" G 1/2
    слива воды "ДРЕНАЖ-ОЧИСТКА" G 1/2

    Комплектация

    • фильтр-ловушка Ф-Л-Ж  – 1 шт.
    • манометры – 2 шт.
    • комплект запасных частей – 1 компл.
    • формуляр - 1 экз.
    • руководство по эксплуатации – 1 экз.
