Фильтр заливной Г42-12Ф
Описание
Фильтры заливные Г42-12Ф предназначены для очистки минерального масла, заливаемого в бак, от механических примесей, а также для очистки воздуха, поступающего в бак, от частиц пыли. Фильтры заливные монтируются на крышках баков, установленных в гидравлических и смазочных системах различных станков и агрегатов.. Там же он очищает воздушное пространство от пыли, которая может образоваться над текущим уровнем жидкости. Смазочной системой может быть станции смазки серии С48-1М; С48-11М или С48-12М; С48-13М или С48-14М.
Установка

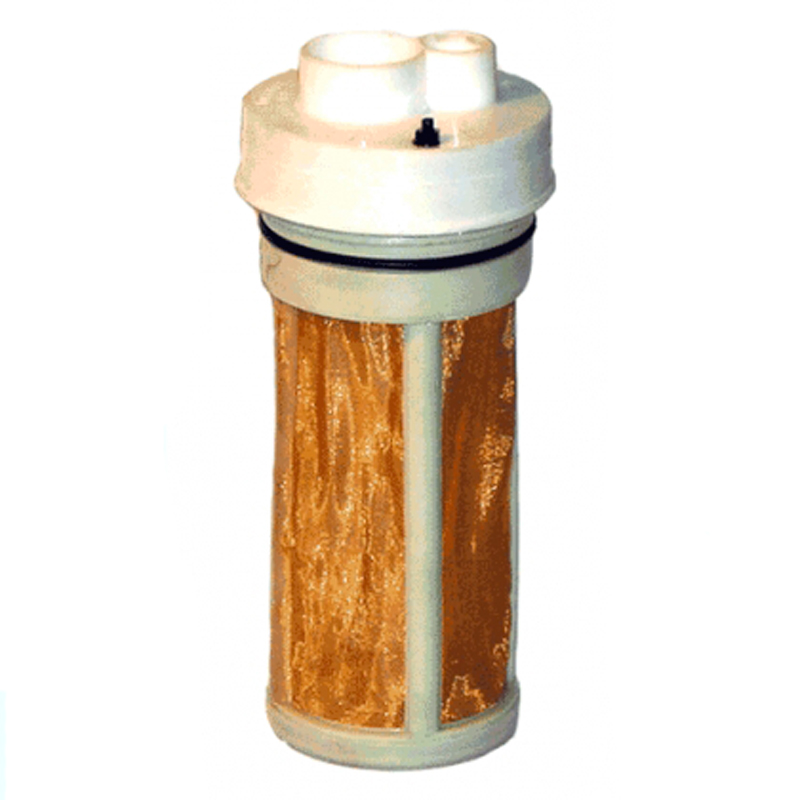

Фильтр заливной Г42-12Ф крепится в вертикальном положении на крышку масляного бака. Сам фильтр это корпус; во внутренней части которого находится спрессованная сеточка, отвечающая за фильтрацию масла; пластмассовая крышка, в которой находится горловина для налива масла (или любой другой рабочей жидкости). Так же внутри находится патрон магнитного типа, который предназначается для процесса задержки частиц ферромагнитного вида, которые могут содержаться в масле, которое заливается.
Характеристики
- Номинальный показатель тонкости фильтрации имеет значение 125,0 мкм.
- Номинальный показатель тонкости, с которой очищается воздушный фильтр, имеет значение 40,0 мм.
- Номинальный показатель расхода масла при значении перепада давления 0,001 мегапаскаль имеет показатель в 20 литров за минуту.
- Номинальный показатель расхода воздуха при значении перепада давления 0,001 мегапаскаль имеет показатель в 0,4 дм3 за секунду.
- Номинальный показатель перепада давления не превышает показатель 0,001 МПа.
- Вес фильтра 490 грамм.
- Длина 226 мм; диаметр 100 мм.

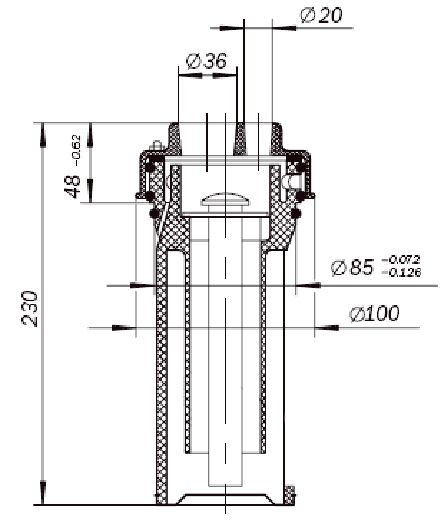

Габаритные размеры Г42-12Ф
Рис. 1. Габаритные размеры Г42-12Ф
