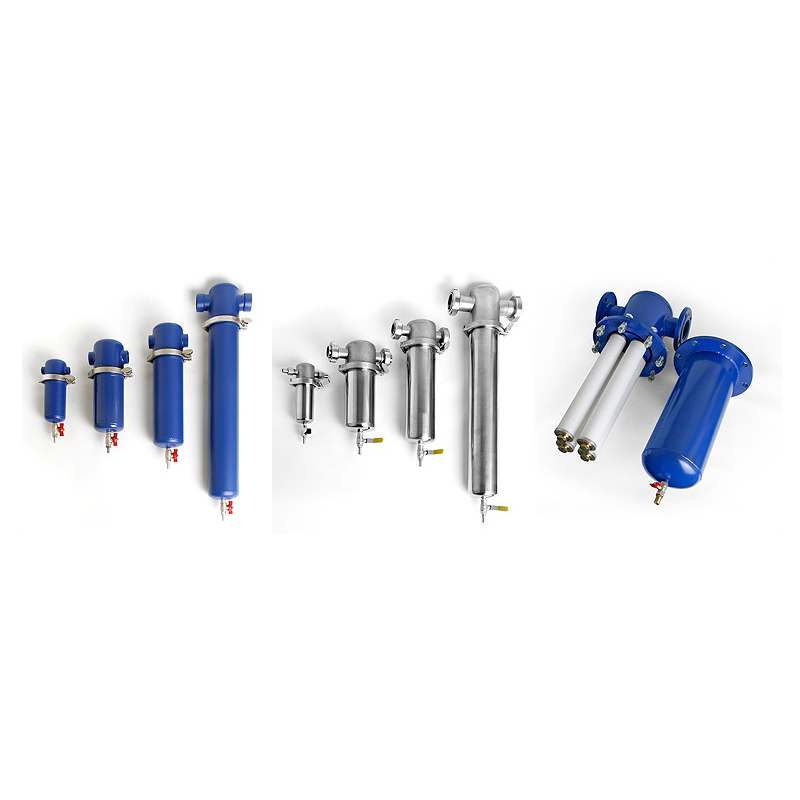

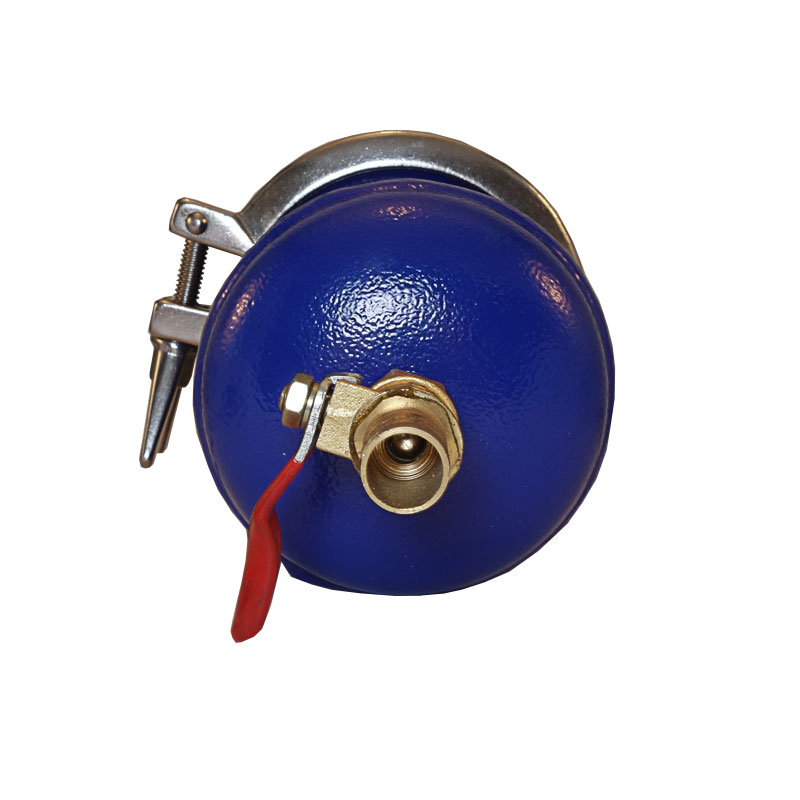

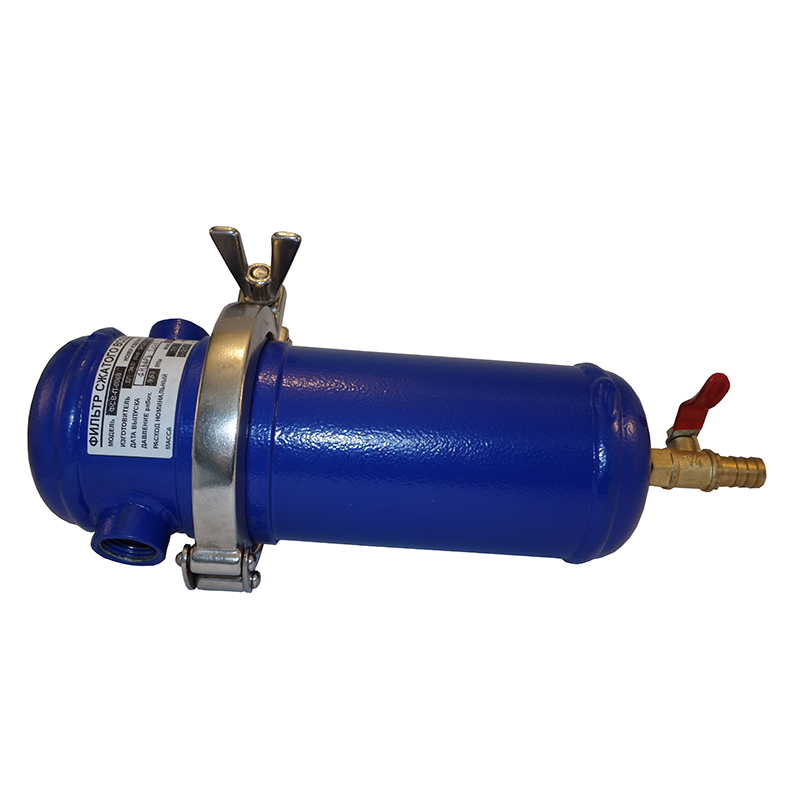

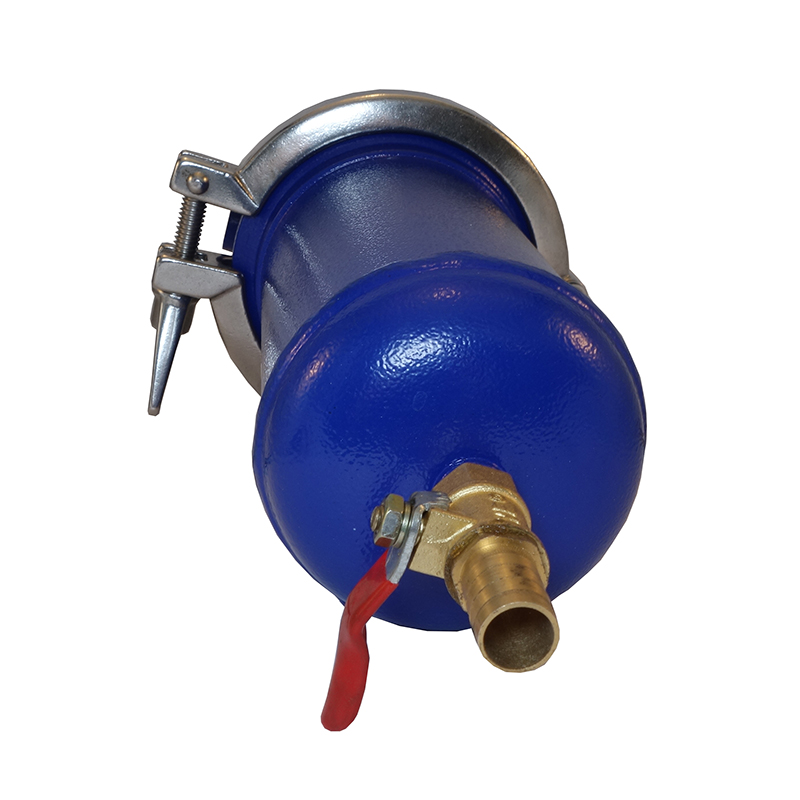

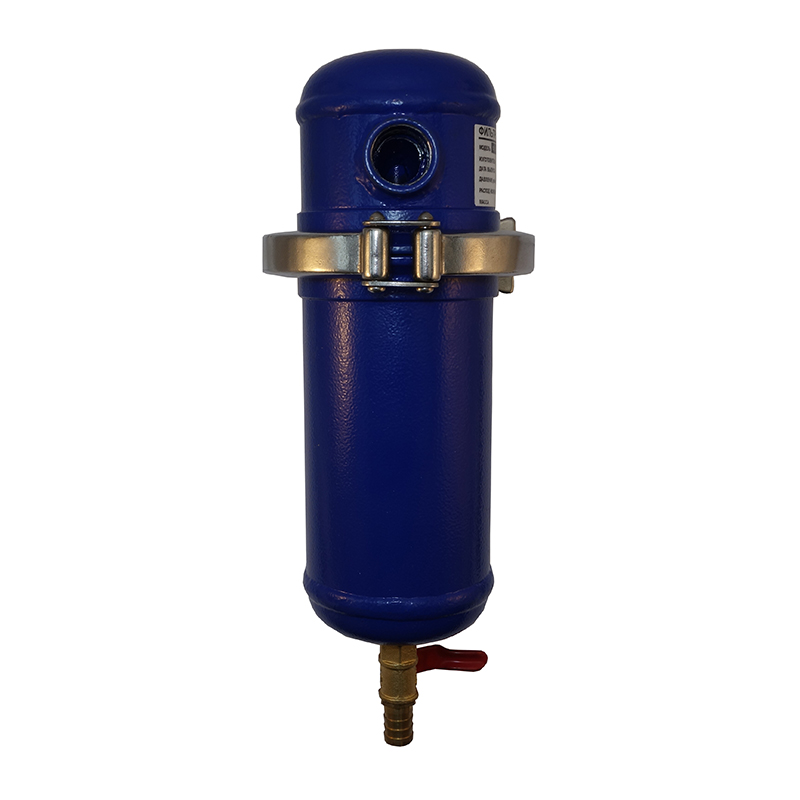

Фильтр ФСВ-П, ФСВ-О, ФСВ-Т

Average: 10 (1 vote)

Фильтр ФСВ-П, ФСВ-О, ФСВ-Т предназначен для очистки сжатого воздуха, углекислоты и других газов от механических примесей и водомаслянной эмульсии.

Максимальное рабочее давление корпуса фильтра 1,0 МПа (10 атм.), а при специальном исполнении 1,6 МПа (16 атм.).

Конструкция и принцип работы

Главной составной частью воздушного фильтра является фильтрующий элемент, т.е. устройство, которое обеспечивает удаление твердых частиц, паров масла, воды из сжатого воздуха.

В качестве фильтрующего материала для изготовления элементов используются иглопробивное волокно и стекловолокно, обладающее высокой пористостью (до 96%). Фильтрация в элементах происходит изнутри наружу. Проходя через фильтрующую перегородку, водомаслянная аэрозоль постепенно коалесцирует (укрупняется) на перегородке, образуя большие капли, которые проталкиваются на внешнюю сторону фильтрующего элемента.

Для удержания капель и предотвращения генерации вторичного аэрозоля предусмотрен барьерный брызгоулавливающий слой, по которому капли стекают вниз элемента, и отрываясь, скапливаются на дне фильтра для очистки сжатого воздуха ФСВ-П, ФСВ-О, ФСВ-Т.

По водомаслянной аэрозоли фильтрующий элемент работает в режиме самоочищения, а все механические загрязнения задерживаются в фильтрующей перегородке.

Изготавливаются три вида стекловолокнистых фильтрующих элементов, отличающихся эффективностью очистки воздуха: ЭП, ЭО, ЭТ.

Фильтрующий элемент

Характеристики фильтрации

Срок службы

Гидравлическое начальное

Сопротивление кПА (кг/см2), не более

насыщенного маслом

максимально допустимое

ЭП

Предварительная очистка (используется иглопробивное волокно). Улавливаются жидкие и твердые частицы размером более 5 мкм.

Эффективность улавливания частиц размером 1 мкм – 80%.

не регламентируется

1 (0,1)

3 (0,3)

60 (0,6)

ЭО

Основная очистка (используется супертонкое волокно). Полностью улавливаются частицы размером более 1 мкм. Эффективность очистки от частиц размером 0,3 мкм – 98%. Содержание масла в воздухе – не более 1,0 мг/м3.

не менее 3 000 рабочих часов (при работе в комплекте с ЭП)

2 (0,2)

15 (0,15)

60 (0,6)

ЭТ

Тонкая очистка (используется ультратонкое волокно). Эффективность очистки от частиц размером 0,3 мкм – 99,95%, остаточное содержание масла в воздухе – не более 0,05 мг/м3.

не менее 4 000 рабочих часов (при работе в комплекте с ЭО)

4 (0,4)

3 (0,3)

60 (0,6)

Технические характеристики

Модель фильтра

Исполнение корпуса

Производительность? м3/мин (м3/ч)

Тип фильтра

Присоединение, мм

Масса, кг

Фильтрующий элемент

наименование

количество, шт.

высота, мм

диаметр, мм

ФСВ-П-60

обыкн/нерж

1,0 (60)

предварительный

15

3,5/2,3

ЭП-52 100

1

100

52

ФСВ-О-60

обыкн/нерж

1,0 (60)

основной

15

3,5/2,3

ЭО-52 100

1

100

52

ФСВ-Т-60

обыкн/нерж

1,0 (60)

тонкий

15

3,5/2,3

ЭТ-52 100

1

100

50

ФСВ-П-140

обыкн/нерж

2,3 (140)

предварительный

25/32

6,5/5,6

ЭП-125

1

125

74

ФСВ-О-140

обыкн/нерж

2,3 (140)

основной

25/32

6,5/5,6

ЭО-125

1

125

74

ФСВ-Т-140

обыкн/нерж

2,3 (140)

тонкий

25/32

6,5/5,6

ЭТ-125

1

125

74

ФСВ-П-280

обыкн/нерж

4,6 (280)

предварительный

32

7,8/6,3

ЭП-250

1

250

74

ФСВ-О-280

обыкн/нерж

4,6 (280)

основной

32

7,8/6,3

ЭО-250

1

250

74

ФСВ-Т-280

обыкн/нерж

4,6 (280)

тонкий

32

7,8/6,3

ЭТ-250

1

250

74

ФСВ-П-560

обыкн/нерж

9,3 (560)

предварительный

50

10,5/9,1

ЭП-500

1

500

74

ФСВ-О-560

обыкн/нерж

9,3 (560)

основной

50

10,5/9,1

ЭО-500

1

500

74

ФСВ-Т-560

обыкн/нерж

9,3 (560)

тонкий

50

10,5/9,1

ЭТ-500

1

500

74

ФСВ-П-840

обыкн

14,0 (840)

предварительный

65

60

ЭП-250

3

250

74

ФСВ-О-840

обыкн

14,0 (840)

основной

65

60

ЭО-250

3

250

74

ФСВ-Т-840

обыкн

14,0 (840)

тонкий

65

60

ЭТ-250

3

250

74

ФСВ-П-1120

обыкн

18,7 (1120)

предварительный

65

65

ЭП-250

4

250

74

ФСВ-О-1120

обыкн

18,7 (1120)

основной

65

65

ЭО-250

4

250

74

ФСВ-Т-1120

обыкн

18,7 (1120)

тонкий

65

65

ЭТ-250

4

250

74

ФСВ-П-1400

обыкн

23,3 (1400)

предварительный

80

100

ЭП-250

5

250

74

ФСВ-О-1400

обыкн

23,3 (1400)

основной

80

100

ЭО-250

5

250

74

ФСВ-Т-1400

обыкн

23,3 (1400)

тонкий

80

100

ЭТ-250

5

250

74

ФСВ-П-1700

обыкн/нерж

28,0 (1700)

предварительный

80

80/40

ЭП-500

3

500

74

ФСВ-О-1700

обыкн/нерж

28,0 (1700)

основной

80

80/40

ЭО-500

3

500

74

ФСВ-О-1700

обыкн/нерж

28,0 (1700)

тонкий

80

80/40

ЭТ-500

3

500

74

ФСВ-П-2400

обыкн/нерж

40,0 (2400)

предварительный

100

85/50

ЭП-500/ЭП-750

4/3

500/750

74

ФСВ-О-2400

обыкн/нерж

40,0 (2400)

основной

100

85/50

ЭО-500/ЭО-750

4/3

500/750

74

ФСВ-Т-2400

обыкн/нерж

40,0 (2400)

тонкий

100

85/50

ЭТ-500/ЭТ-750

4/3

500/750

74

ФСВ-П-2800

обыкн

46,7 (2800)

предварительный

100

130

ЭП-500

5

500

74

ФСВ-О-2800

обыкн

46,7 (2800)

основной

100

130

ЭО-500

5

500

74

ФСВ-Т-2800

обыкн

46,7 (2800)

тонкий

100

130

ЭТ-500

5

500

74

ФСВ-П-3400

обыкн/нерж

56,6 (3400)

тонкий

150/100

140/62

ЭТ-500

6/7

500

74

ФСВ-О-3400

обыкн/нерж

56,6 (3400)

основной

150/100

140/62

ЭО-500

6/7

500

74

ФСВ-Т-3400

обыкн/нерж

56,6 (3400)

тонкий

150/100

140/62

ЭТ-500

6/7

500

74
