Фильтры ФВСМ
Описание
Фильтр ФВСМ – это специальный всасывающий фильтр. Он используется для очищения различного минерального масла в смазочных и гидравлических системах, а также в станках и силовых агрегатах. Также присутствует способ электровизуальной индикации. Фильтр работает исключительно на минеральных маслах, кинетическая вязкость которых составляет от десяти до восьмидесяти мм2/s в диапазоне температуры от +10 С до + 600 С. Температура окружающей среды должна колебаться при этом от +10 С до +400 С.
ФВСМ приспособлен для работы с минеральными маслами, вязкость которых составляет 20 (плюс-минус два) мм2/сек. Также эти фильтра позволяют очищать промгидроли П20м-1, П-20М-2 и другие.
Внешне фильтр состоит из корпуса, магнитного уловителя который расположен у входной полости нашего фильтра. Внутри мы имеем фильтрующий элемент, а так же предохранительный клапан. Климатическое исполнение конечно УХЛ4.

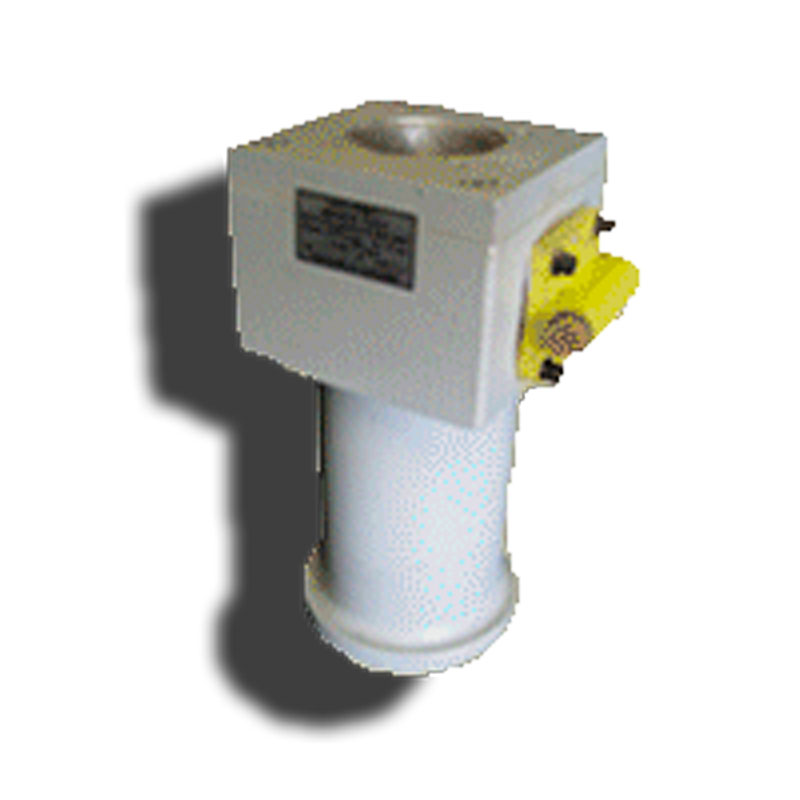

Фильтр ФВСМ
Характеристики
|
Техническая данная |
1 |
2 |
3 |
4 |
5 |
6 |
|
Условно заданный проход |
32 |
63 |
80 |
|||
|
Фильтрационная тонкость, мкм |
80 |
160 |
80 |
160 |
80 |
160 |
|
Расход в моменты перепада давления, л/мин |
40 |
63 |
100 |
160 |
320 |
400 |
|
Номинальное значение перепада давлений |
0,007 МПа |
|||||
|
Скачек давления при сбросе сигнализации |
От 0,011 до 0,013 МПа |
|||||
|
Тоже что и выше, но аварийная сигнализация |
Начиная 0,018 заканчивая 0,02 МПа |
|||||
|
Скачек давления в момент сработки предохранительного клапана |
0,014МПа |
|||||
|
Утечка в этой клапане во время скачка |
1 см3 за 60 секунд |
|||||
|
Разрежение всасывания в пределах нормы |
0,25 кгс на 1 см2 |
|||||
|
Чистая масса, грамм |
3 200 |
7 000 |
18 600 |
|||
Модификации
- 1. ФВСМ 32-80/0,25В
- 2. ФВСМ 32-160/0,25В
- 3. ФВСМ 63-80/0,25В
- 4. ФВСМ 63-160/0,25В

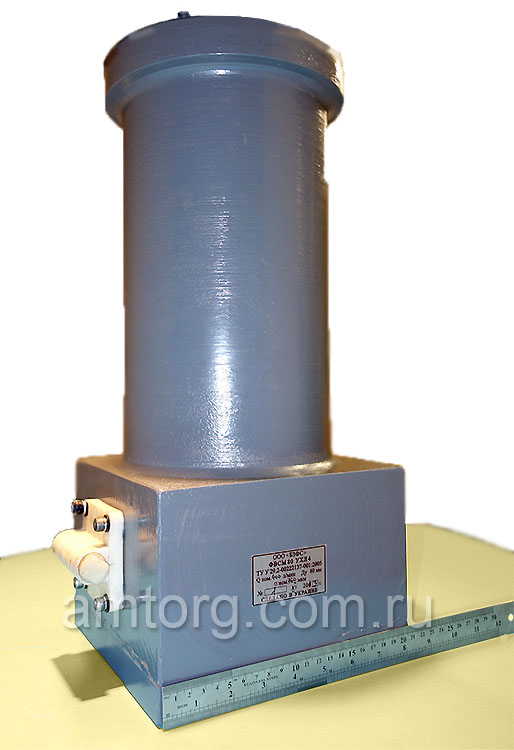

- 5. ФВСМ 80-80/0,25В
- 6. ФВСМ 80-160/0,25В
