Фазометр Э35000

No votes yet
Категория:
Документация:

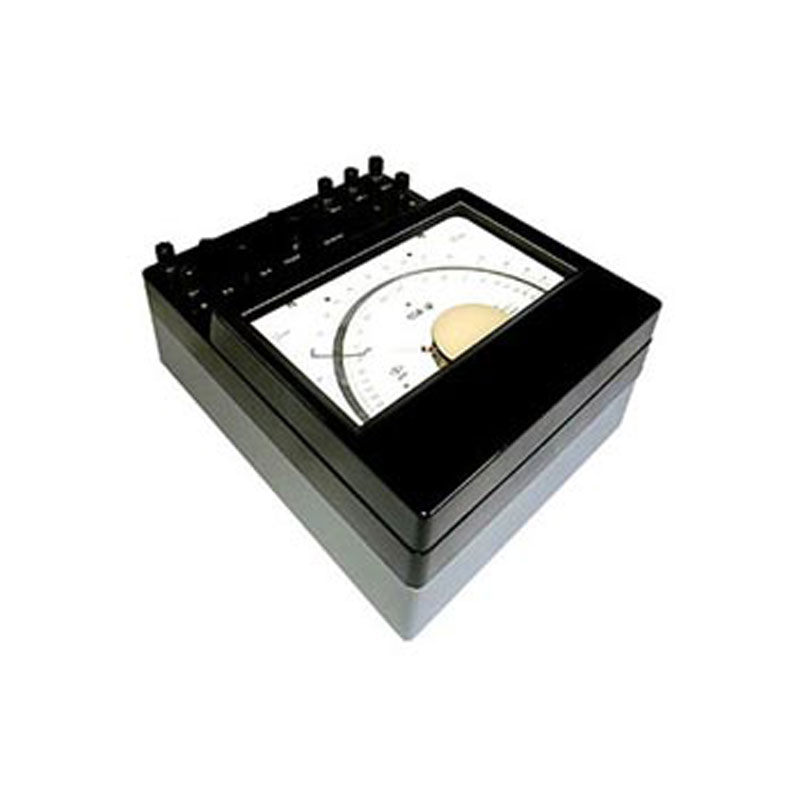

Фазометр Э35000 – это переносной прибор, который используется для измерения угла сдвига фаз между основной гармоникой напряжения и тока. Коэффициент гармоники при этом не должен превышать 5 процентов. С дополнительной помощью трансформатора тока И515, прибор Э35000 может использоваться для точной поверки и аттестации менее точных фазометров. Однако при измерениях нужно учитывать поправки к показаниям, приведенные в паспорте.

Точность фазометра

Класс точности фазометра Э35000 составляет 0,2. При этом погрешность не будет превышать 0,1% в случае, если:

  • напряжение отличается от номинального значения не больше, чем на 2%;
  • номинальный первичный ток в трансформаторе И515 составляет 1А, 2,5А,5А,10А;
  • положение переключателя тока – 5А;
  • частота – 60 Герц;
  • температура окружающего воздуха около 20 градусов;
  • отклонение устройства не более чем на ± 1° от горизонтального положения.

Фазометр Э35000 является ремонтируемым и восстанавливаемым изделием. Средний срок службы прибора составляет около десяти лет.

Характеристика Значение
Класс точности 0,2
Предел измерений угла сдвига фаз, 0 0...90...180...270...360
Предел коэффициента мощности 1...0...1...0...1
Напряжение, В 100, 127, 220
Частота, Гц 60
Габариты фазометра Э35000, мм 280 * 230 * 140
Вес, кг 7
