Эталон чувствительности канавочный

Average: 9 (1 vote)

Эталон чувствительности канавочный предназначен для оценки чувствительности радиографического контроля.

Конститутивное исполнение

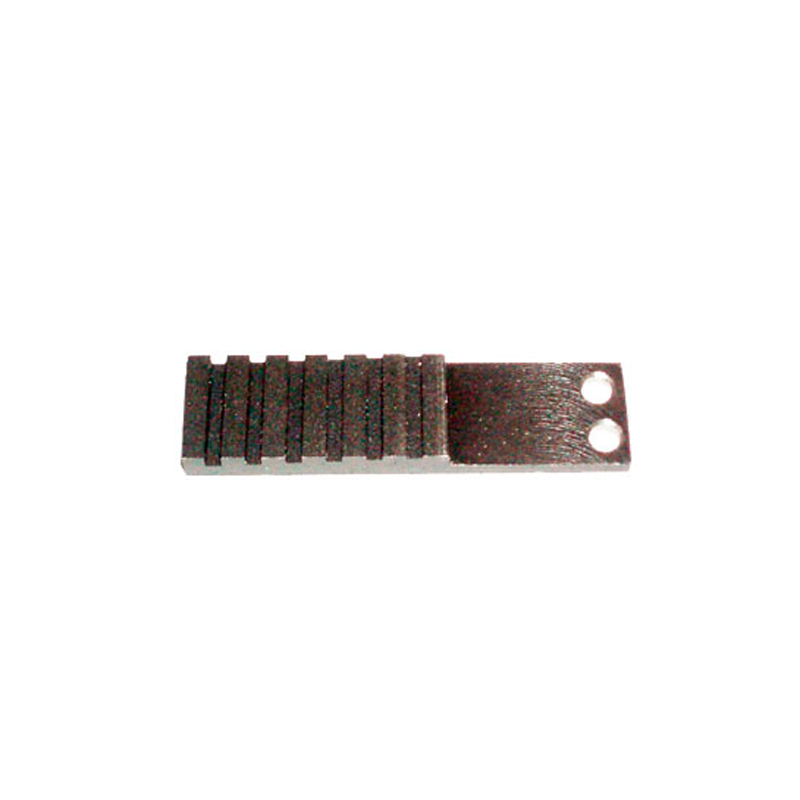

Эталон представляет собой пластину с идеальными дефектами, контуры которых резко очерчены. На границе дефектов эталона резко изменяется суммарная толщина просвечиваемого материала, в то время как в реальном металле - постепенное изменение его толщины на границе дефект - бездефектная зона. Кроме того, реальные дефекты часто рассредоточены и имеют неправильные очертания. Вследствие этого поры или шлаковые включения, диаметры которых равны соответственно высоте прорези или диаметру проволоки эталона, могут быть не выявлены несмотря на то, что изображения искусственных дефектов четко видны.

Технические характеристики
Номер
эталона
Толщина,
мм
Глубина канавок, мм
h1 h2 h3 h4 h5 h6
1 2 0.60 0.5 0.4 0.30 0.20 0.10
2 4 1.75 1.5 1.25 1.0 0.75 0.50
3 6 4.00 3.5 3.00 2.50 2.00 1.50
