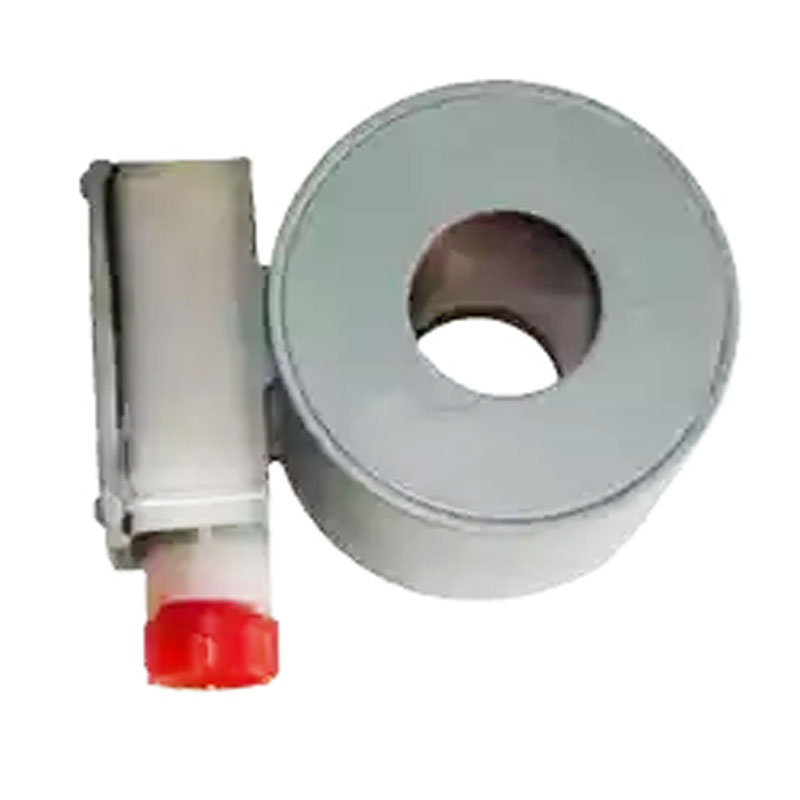

Катушка ЮККА

No votes yet

Электромагнитная катушка «ЮККА» представляет собой разновидность магнитного соленоида для создания магнитного поля. Используется предложенный магнит для дистанционного управления исполнительными механизмами. Эта модель рассчитана на работу в составе электромагнитных клапанов, непрямого действия, укомплектованных поршнем с принудительным подъемом.

Такие клапаны совместно с предложенными магнитами используют в системах дистанционного управления газовыми горелками отопительных систем бытового и промышленного типа. Кроме этого, они могут применяться и в качестве запорных узлов и клапанов безопасности в технологических трубопроводных магистралях, при помощи которых осуществляют транспортировку воздуха, природного газа и сжиженной газовой смеси.

Применение катушки ЮККА

Предложенные магнитные катушки переменного тока используются с такими типами клапанных агрегатов:

  • Электрический клапан безопасности;
  • Газовый электромагнитный клапан;
  • Блок газовых клапанов;
  • Электромагнитный клапан воздушный.

Предложенные клапаны могут владеть номинальным значением диаметра от 14,99 до 50,01 мм, а по типу отвечать нормально-закрытым или нормально-открытым системам.

Принцип работы магнитной катушки

К трубопроводам или иным конструкциям катушка крепится при помощи резьбового соединения. Питающие провода к контактным клеммам присоединяют при помощи винтового крепления.

При подаче напряжения к катушке по ее виткам протекает ток, который способствует появлению магнитного поля. Благодаря этому полю осуществляется втягивание штока, который собой приводит в рабочее действие исполнительный механический механизм, а он уже запирает или отпирает клапан.

Условия для использования магнита

Предложенный магнит рассчитан для использования внутри помещений, температура воздуха в которых поддерживается в диапазоне значений от -150С до +50С. Влажность воздуха при температуре 200С не должна превышать 80%. Показатель защищенности от минимального проникновения влаги либо пыли внутрь магнитной катушки отвечает уровню IP 54.

Устанавливать магнит в рабочей зоне следует согласно положению «Электромагнит вверх», а также в ориентации, которая на 450 отличается от предложенного положения.

Величина питающего напряжения (разбег):

от 186,99 В до 242,01 В

Используемый ток:

переменный с частотой 50 Гц

Время для срабатывания магнита:

1 сек

Показатель номинальной мощности:

23 ВА

Предельная температура нагрева магнита при температуре среды 200С:

700С

Вес:

1,2 кг
