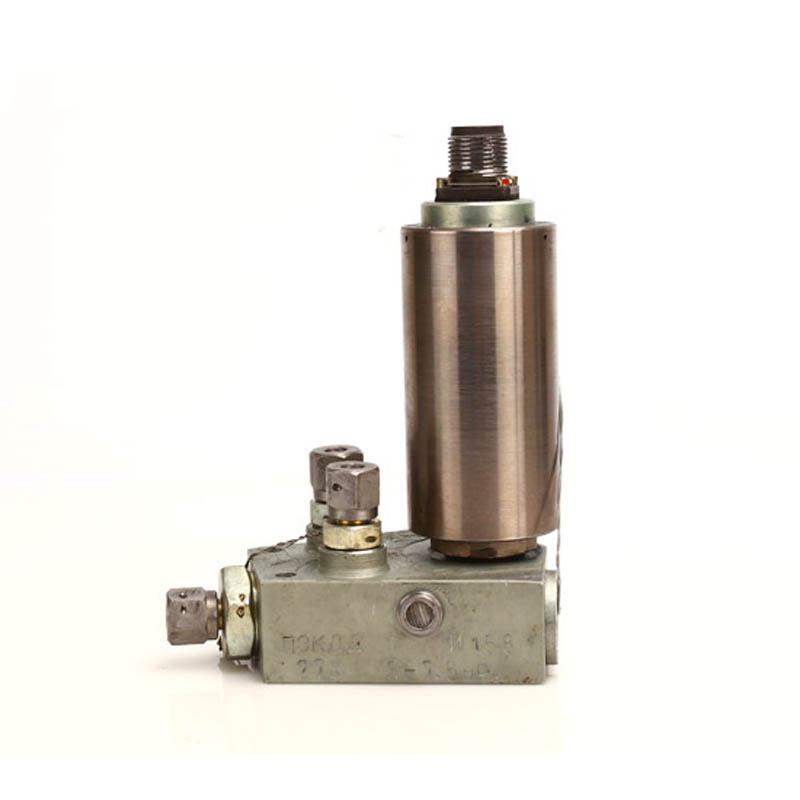

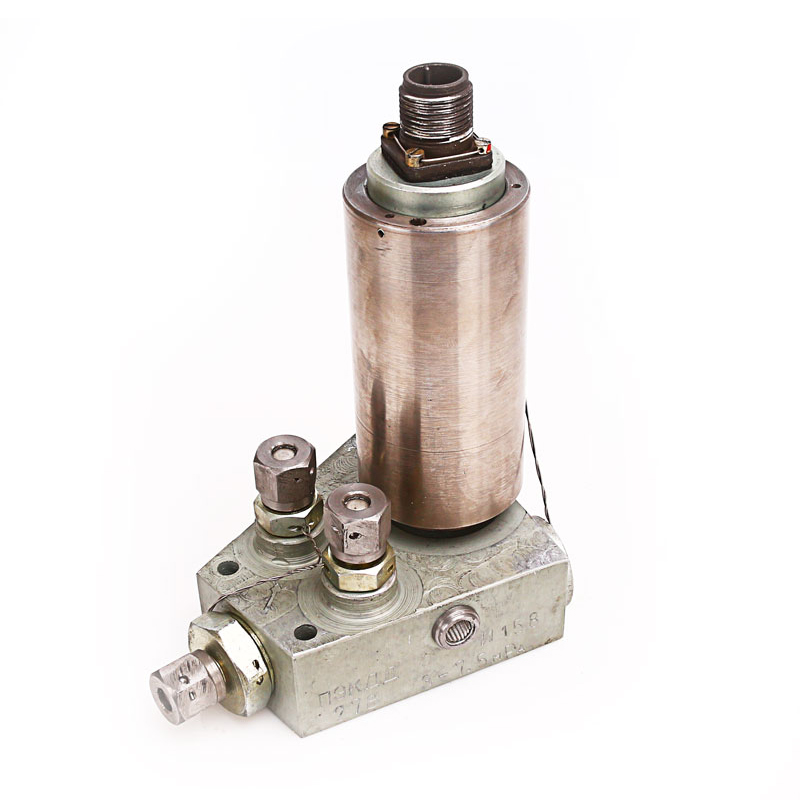

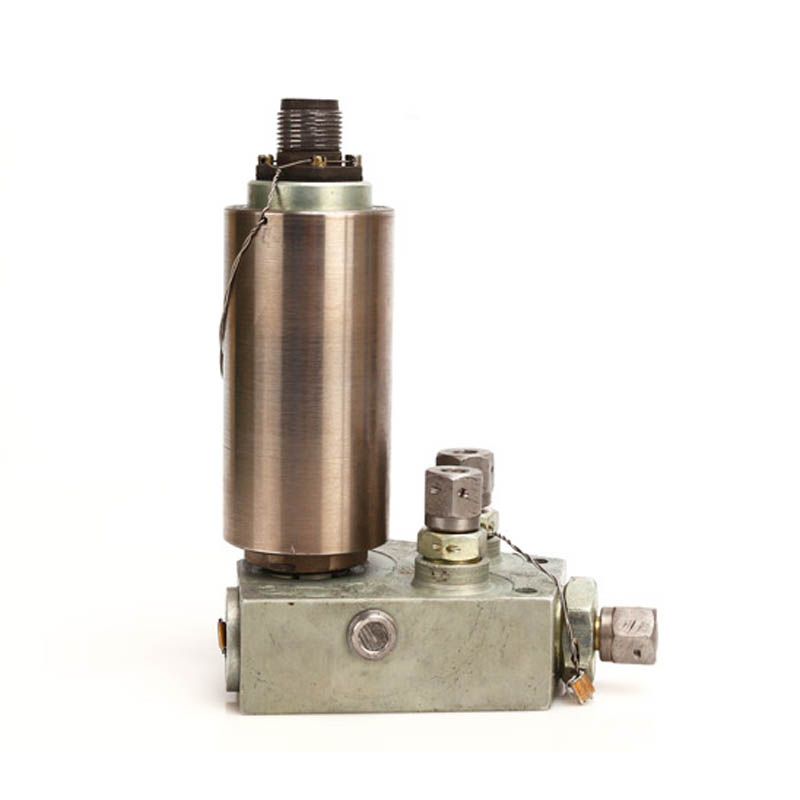

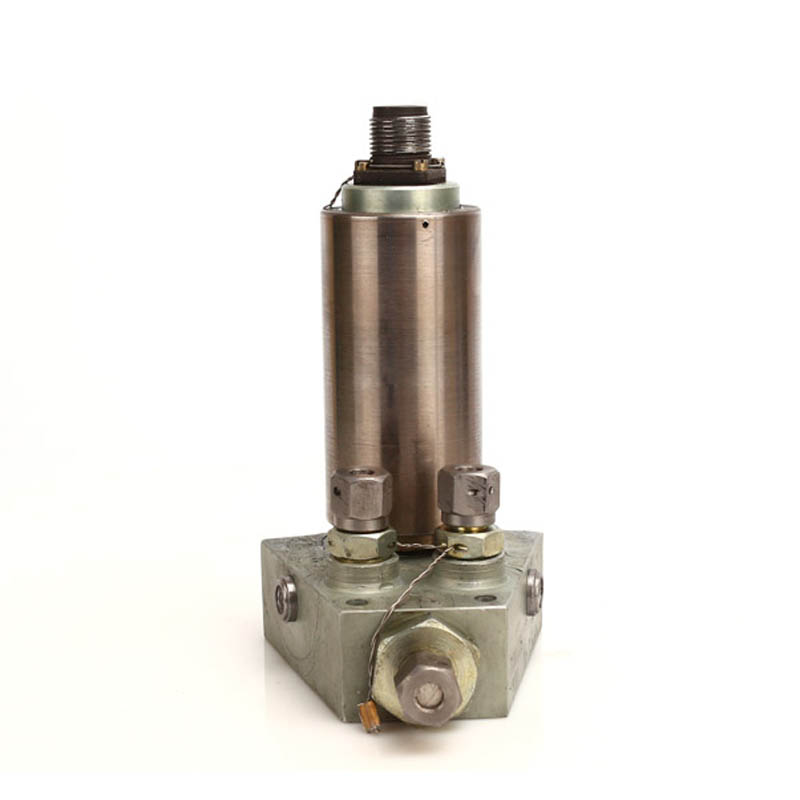

Пневмоэлектроклапан ПЭКДД, ПЭКДД-М2

Категория:
Документация:

Пневмоэлектроклапан ПЭКДД, Пневмоэлектроклапан ПЭКДД-М – это современный переключаемый электромагнитный клапан двойного действия.

Назначение

Электроклапан ПЭКДД предназначен для дистанционного управления пневмоприводами исполнительных устройств машин и механизмов. Используется в криогенных установках, устанавливается на механизмы ГРЭС, ТЭЦ, работает в тепловой энергетике.

При подаче напряжения на катушку электромагнита происходит подключение пневмовыхода к источнику давления или атмосфере через дренажное отверстие, а при повторном включении/отключении клапана подключается другой выход к источнику давления или атмосфере. Для установок повышенной надёжности применяется ПЭКДД-М2, в котором установлена резервная катушка электромагнита.

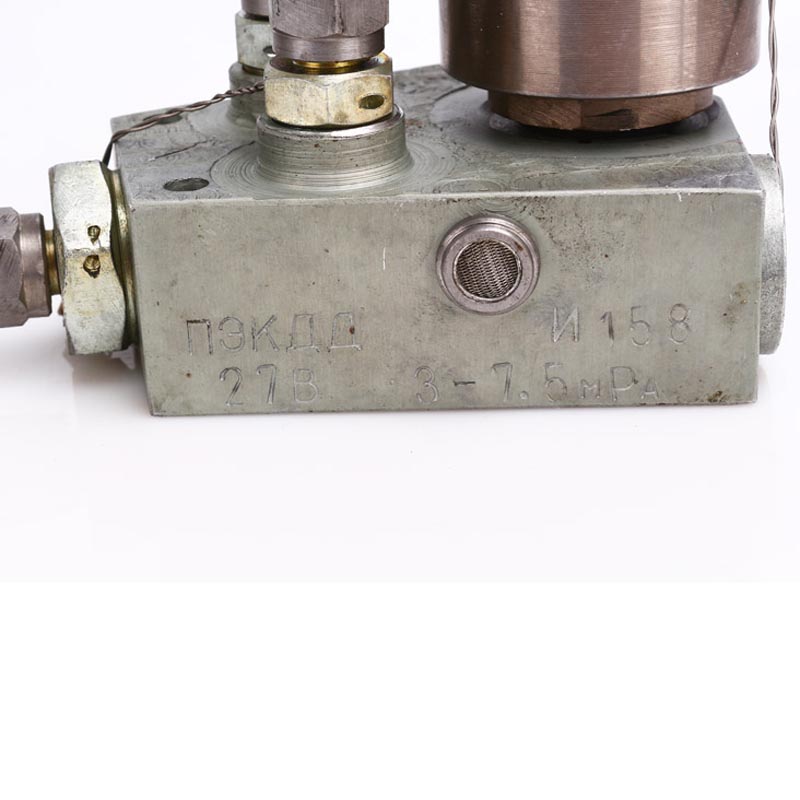

Клапан выливается цельно, материалом выступает металлический сплав высококачественной марки стального листа. На его стороне снизу высекается надпись с наименованием модели и заводским номером. Нижний слой металла, является камерой, которая одновременно служит его основанием. Из этого основания вверх уходит цилиндр, в вершине которого находится резьба и входное отверстие.  Вес промежуточные мини-клапана закрепляются заводской биркой (клеймо), чтобы видеть наличие или отсутствие заводской гарантии.

Название завода КППЗ

Пневмоэлектроклапан ПЭКДД

Пневмоэлектроклапан ПЭКДД М2

Резервирование катушки магнита

нет

есть

Напряжение питания

27 В, постоянный ток

Тип клапана

переключаемый 2-го действия

Потребляемая мощность

15 Вт

15/30 Вт

Рабочее давление

30 ÷ 75 кгс/см2

47 кгс/см2

Диаметр условного прохода

4 мм

Рабочая среда

воздух, азот (газообразный)

Размер клапана в миллиметрах

Размер 100x140x225

Размер 258x166x158

Масса

2 кг 300 грамм

4 кг 300 грамм

Ресурс

10000 срабатываний
