Электродвигатели по стандарту IEC (DIN) серии YE2 (аналоги АВВ, Siemens, SCHORCH)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Двигатели асинхронные с короткозамкнутым ротором серии YE2 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355 имеют общепромышленное применение. Изготавливаются для поставок в страны с умеренным (вид климатического исполнения У2) и тропическим (вид климатического исполнения Т2) климатом.

Привязка мощностей двигателей к установочно-присоединительным размерам соответствует нормам DIN 42673 И DIN 42677 (CENELEC).

Рассчитаны для работы в режиме S1 от сети трехфазного переменного тока частотой 50 Гц и 60 Гц на одно из стандартных напряжений от 220 В до 660 В.

Степень защиты — IP54 (по согласованию — IP55). Класс изоляции — В, F.

Исполнение по способу монтажа:

IM1081 (ВЗ, V5, V6, В6, В7, В8) — на лапах

IM2081 (ВЗ/В5, V1/V5, V3/V6) — на лапах с фланцем

IM3081 (В5, V1, V3); для YE2 250, 280, 315, 355 — IM3011, IM3031 (V1, V3) — без лап с фланцем.

С одним или, по согласованию с изготовителем, с двумя концами вала.

При наличии ввертных штуцеров резьба выполняется по DIN 40430

Характеристики

Типоразмер двигателя	Номин. Мощность, кВт	Номинальный ток 380V	Частота вращения, об./мин.	КПД, %	Коэффициент мощности	Ммакс/Мн	Мпуск/Мн	Ммин/Мн	Iпуск/Iн	Вес/кг
YE2-80M1-2	0,75	1,8	3000	77,4	0,83	2,5	2,2	2,3	6,0	16
YE2-80M2-2	1,1	2,5	3000	79,6	0,84	3,7	2,2	2,3	6,0	17
YE2-80M2-4	0,75	1,9	1500	79,6	0,76	5,2	2,3	2,3	6,0	15,4
YE2-90L-2	2,2	4,7	3000	83,2	0,85	7,4	2,2	2,3	7,0	23,2
YE2-90L-4	1,5	3,6	1500	82,8	0,75	10,2	2,3	2,3	6,0	24,5
YE2-90L-6	1,1	3,0	1000	78,1	0,72	11,1	2,0	2,1	5,5	26,6
YE2-90S-2	1,5	3,3	3000	81,3	0,84	5,0	2,2	2,3	7,0	20,3
YE2-90S-4	1,1	2,7	1500	81,4	0,75	7,5	2,3	2,3	6,0	20,5
YE2-90S-6	0,75	2,1	1000	75,9	0,72	7,7	2,0	2,1	5,5	23,3
YE2-100L1-4	2,2	4,9	1500	84,3	0,81	14,8	2,3	2,3	7,0	34,6
YE2-100L1-8	0,75	2,4	750	71,0	0,67	10,4	1,8	2,0	4,0	30
YE2-100L2-4	3	6,5	1500	85,5	0,82	20,2	2,3	2,3	7,0	39,2
YE2-100L2-8	1,1	3,32	750	73,0	0,69	15,2	1,8	2,0	5,0	32
YE2-100L-2	3	6,2	3000	84,6	0,87	10,0	2,2	2,3	7,0	33
YE2-100L-6	1,5	3,8	1000	79,8	0,75	15,2	2,0	2,1	5,5	36,2
YE2-112M-2	4	8,0	3000	85,8	0,88	13,3	2,2	2,3	7,0	41,1
YE2-112M-4	4	8,6	1500	86,6	0,82	26,5	2,3	2,3	7,0	51,5
YE2-112M-6	2,2	5,4	1000	81,8	0,76	21,9	2,0	2,1	6,5	51,2
YE2-112M-8	1,5	4,40	750	75,0	0,69	20,5	1,8	2,0	5,0	40
YE2-132M1-6	4	9,4	1000	84,6	0,76	39,6	2,1	2,1	6,5	64
YE2-132M1-8	3	7,90	750	79,0	0,73	40,4	1,8	2,0	6,0	63
YE2-132M2-6	5,5	12,6	1000	86,0	0,76	54,4	2,1	2,1	6,5	76
YE2-132M-4	7,5	15,3	1500	88,7	0,83	49,7	2,3	2,3	7,0	76,3
YE2-132S1-2	5,5	11,2	3000	87,0	0,88	18,1	2,2	2,3	7,5	55,5
YE2-132S2-2	7,5	14,6	3000	88,1	0,88	24,7	2,2	2,4	7,5	61,7
YE2-132S-4	5,5	11,5	1500	87,7	0,82	36,5	2,3	2,3	7,0	62,8
YE2-132S-6	3	7,2	1000	83,3	0,76	29,7	2,1	2,1	6,5	56,1
YE2-132S-8	2,2	6,04	750	78,0	0,71	29,6	1,8	2,0	6,0	52
YE2-160L-2	18,5	34,7	3000	90,9	0,89	60,3	2,2	2,4	7,5	145
YE2-160L-4	15	29,6	1500	90,6	0,86	98,1	2,2	2,3	7,5	140
YE2-160L-6	11	24,8	1000	88,7	0,78	108	2,0	2,1	6,5	111
YE2-160L-8	7,5	17,8	750	85,5	0,75	99,5	2,0	2,0	6,0	124
YE2-160M1-2	11	21,0	3000	89,4	0,89	35,9	2,2	2,4	7,5	116,5
YE2-160M1-8	4	10,3	750	81,0	0,73	53,1	1,9	2,0	6,0	90
YE2-160M2-2	15	28,4	3000	90,3	0,89	48,9	2,2	2,4	7,5	125,2
YE2-160M2-8	5,5	13,6	750	83,0	0,74	73,0	2,0	2,0	6,0	100
YE2-160M-4	11	22,1	1500	89,8	0,85	72,0	2,2	2,3	7,0	115
YE2-160M-6	7,5	16,7	1000	87,2	0,77	73,8	2,0	2,1	6,5	109
YE2-180L-4	22	42,3	1500	91,6	0,86	143	2,2	2,3	7,5	199
YE2-180L-6	15	31,4	1000	89,7	0,81	147	2,0	2,1	7,0	191
YE2-180L-8	11	25,1	750	87,5	0,76	144	2,0	2,0	6,6	160
YE2-180L-8	11	25,1	750	87,5	0,76	144	2,0	2,0	6,6	160
YE2-180M-2	22	41,6	3000	91,3	0,89	71,5	2,0	2,3	7,5	182
YE2-180M-4	18,5	35,8	1500	91,2	0,86	121	2,2	2,3	7,5	181
YE2-200L1-2	30	56,2	3000	92,0	0,88	97,1	2,0	2,4	7,5	235
YE2-200L1-6	18,5	38,3	1000	90,4	0,81	180	2,1	2,1	7,0	245
YE2-200L2-2	37	68,2	3000	92,5	0,89	120	2,0	2,4	7,5	252
YE2-200L2-6	22	44,3	1000	90,9	0,83	214	2,1	2,1	7,0	250
YE2-200L-4	30	57,3	1500	92,3	0,86	195	2,2	2,3	7,2	252
YE2-200L-8	15	34,1	750	88,0	0,76	196	2,0	2,0	6,6	212
YE2-225M-2	45	82,5	3000	92,9	0,89	145	2,0	2,3	7,6	326
YE2-225M-4	45	84,3	1500	93,1	0,86	291	2,2	2,3	7,2	340
YE2-225M-6	30	59,2	1000	91,7	0,84	292	2,0	2,1	7,0	300
YE2-225M-8	22	47,4	750	90,5	0,78	288	1,9	2,0	6,6	285
YE2-225S-4	37	69,7	1500	92,7	0,86	240	2,2	2,3	7,2	320
YE2-225S-8	18,5	41,1	750	90,0	0,76	242	1,9	2,0	6,6	255
YE2-250M-2	55	99,5	3000	93,2	0,90	177	2,1	2,3	7,6	395
YE2-250M-4	55	103	1500	93,5	0,86	356	2,2	2,3	7,2	421
YE2-250M-6	37	70,8	1000	92,2	0,86	361	2,1	2,1	7,0	373
YE2-250M-8	30	63,4	750	91,0	0,79	390	1,9	2,0	6,6	370
YE2-280M-2	90	160	3000	94,1	0,91	289	2,1	2,3	7,5	580
YE2-280M-4	90	167	1500	94,2	0,88	581	2,2	2,3	6,9	640
YE2-280M-6	55	104	1000	93,1	0,86	536	2,1	2,0	7,0	560
YE2-280M-8	45	94,1	750	92,0	0,79	585	1,9	2,0	6,6	540
YE2-280S-2	75	135	3000	93,8	0,90	241	2,0	2,3	7,5	520
YE2-280S-6	45	85,8	1000	92,7	0,86	439	2,1	2,0	7,0	513
YE2-280S-8	37	77,8	750	91,5	0,79	481	1,9	2,0	6,6	485
YE2-315L1-2	160	278	3000	94,8	0,92	514	1,8	2,3	7,0	993
YE2-315L1-4	160	288	1500	94,9	0,89	1032	2,1	2,2	6,9	1130
YE2-315L1-6	110	206	1000	94,3	0,86	1066	2,0	2,0	6,7	1051
YE2-315L1-8	90	178	750	93,8	0,82	1162	1,8	2,0	6,6	1050
YE2-315L1-10	75	162	600	92,5	0,76	1214	1,5	2,0	6,2	1070
YE2-315L2-2	200	348	3000	95,0	0,92	642	1,8	2,3	7,0	1078
YE2-315L2-4	200	359	1500	95,1	0,89	1291	2,1	2,2	6,9	1210
YE2-315L2-6	132	243	1000	94,6	0,87	1280	2,0	2,0	6,7	1135
YE2-315L2-8	110	217	750	94,0	0,82	1420	1,8	2,0	6,4	1130
YE2-315L2-10	90	191	600	93,0	0,77	1457	1,5	2,0	6,2	1150
YE2-315M-2	132	233	3000	94,6	0,91	424	1,8	2,3	7,0	931
YE2-315M-4	132	240	1500	95,1	0,88	852	2,1	2,2	6,9	1000
YE2-315M-6	90	169	1000	94,0	0,86	873	2,0	2,0	7,0	968
YE2-315M-8	75	151	750	93,0	0,81	975	1,8	2,0	6,6	970
YE2-315M-10	75	121	600	92,0	0,75	890	1,5	2,0	6,2	940
YE2-315S-2	110	194	3000	94,3	0,91	353	1,8	2,3	7,0	821
YE2-315S-4	110	201	1500	94,5	0,88	710	2,1	2,2	6,9	920
YE2-315S-6	75	141	1000	93,7	0,86	727	2,0	2,0	7,0	829
YE2-315S-8	55	111	750	92,8	0,81	715	1,8	2,0	6,6	820
YE2-315S-10	45	99,6	600	91,5	0,75	728	1,5	2,0	6,2	830
YE2-355L1-2	280	485	3000	95,0	0,92	896	1,6	2,4	7,0	1700
YE2-355L1-4	280	495	1500	95,1	0,90	1795	2,1	2,2	6,9	1900
YE2-355L1-6	220	401	1000	95,0	0,88	2122	1,9	2,0	6,7	1920
YE2-355L1-8	185	362	750	94,5	0,82	2388	1,8	2,0	6,4	1850
YE2-355L1-10	160	333	600	93,5	0,78	2590	1,3	2,0	6,0	1950
YE2-355L2-2	315	547	3000	95,0	0,92	1010	1,6	2,4	7,0	1702
YE2-355L2-4	315	559	1500	95,1	0,90	2019	2,1	2,2	6,9	1870
YE2-355L2-6	250	454	1000	95,0	0,88	2411	1,9	2,0	6,7	1990
YE2-355L2-8	200	387	750	94,5	0,82	2581	1,8	2,0	6,4	1950
YE2-355L2-10	185	385	600	93,5	0,78	2995	1,3	2,0	6,0	2100
YE2-355M1-2	220	383	3000	95,0	0,92	704	1,6	2,4	7,0	1550
YE2-355M1-4	220	390	1500	95,1	0,90	1410	2,1	2,2	6,9	1720
YE2-355M1-6	160	291	1000	94,8	0,88	1543	1,9	2,0	6,7	1589
YE2-355M1-8	132	261	750	94,0	0,82	1704	1,8	2,0	6,4	1720
YE2-355M1-10	110	230	600	93,2	0,78	1781	1,3	2,0	6,0	1660
YE2-355M2-2	250	434	3000	95,0	0,92	801	1,6	2,4	7,0	1597
YE2-355M2-4	250	443	1500	95,1	0,90	1602	2,1	2,2	6,9	1670
YE2-355M2-6	185	336	1000	95,0	0,88	1785	1,9	2,0	6,7	1750
YE2-355M2-8	160	315	750	94,2	0,82	2065	1,8	2,0	6,4	1800
YE2-355M2-10	132	275	600	93,5	0,78	2137	1,3	2,0	6,0	1780
YE2-355M3-6	200	363	1000	95,0	0,88	1929	1,9	2,0	6,7	1752
YE280S-4	75	139	1500	94,0	0,88	484	2,2	2,3	7,2	570

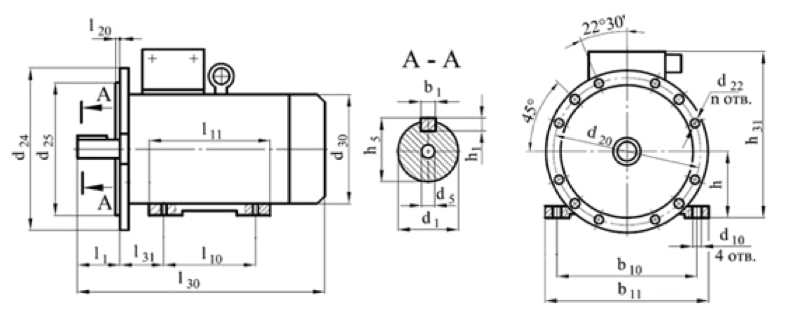

		b10	l10	l31	d1	l1	b1	h5	h	d10	b11	d30	h1	l11	h31	l30	d20	d25	d24	d22	l20	n отв
		A	B	C	D	E	F	G	H	K	AB	AC	GD	BB	HD	L	M	N	P	S	T	n отв
80M	2-8	125	100	50	19	40	6	21,5	80	10	165	175	6	142	225	290	165	130		12	4	4
90S	2-8	140	100	56	24	50	8	27	90	10	185	195	7	180	245	315	165	130		12	4	4
90S	2-8	140	125	56	24	50	8	27	90	10	185	195	7	210	245	340	165	130		12	4	4
100L	2-8	160	140	63	28	60	8	31	100	12	205	215	7	233	245	380	215	180	250	15	4	4
112M	2-8	190	140	70	28	60	8	31	112	12	245	240	7	248	305	400	215	180	250	15	4	4
132S	2-8	216	140	89	38	80	10	41	132	12	280	275	8	224	350	475	265	230	300	15	4	4
132M	2-8	216	178	89	38	80	10	41	132	12	280	275	8	262	350	515	265	230	300	15	4	4
160M	2-8	254	210	108	42	110	12	45	160	15	330	335	8	304	425	605	300	250	350	19	5	4
160L	2-8	254	254	108	42	110	12	45	160	15	330	335	8	334	425	650	300	250	350	19	5	4
180M	2-8	279	241	121	48	110	14	51,5	180	15	335	380	9	349	460	670	300	250	350	19	5	4
180L	2-8	279	279	121	48	110	14	51,5	180	15	335	380	9	397	460	710	300	250	350	19	5	4
200L	2-8	318	305	133	55	110	16	59	200	19	395	420	10	369	510	775	350	300	400	19	5	4
225S	4-8	356	286	149	60	140	18	63	225	19	435	475	10	368	555	820	400	350	450	19	5	8
225M	2	356	311	149	55	110	16	60	225	19	435	475	11	393	555	815	400	350	450	19	5	8
225M	4-8	356	311	149	60	140	18	64	225	19	435	475	11	393	555	845	400	350	450	19	5	8
250M	2	406	349	168	60	140	18	64	250	24	490	515	11	445	625	930	500	450	550	19	5	8
250M	4-8	406	349	168	65	140	18	69	250	24	490	515	11	445	625	930	500	450	550	19	5	8
280S	2	457	368	190	65	140	18	69	280	24	550	580	11	485	685	1000	500	450	550	19	5	8
280S	4-8	457	368	190	75	140	20	78,5	280	24	550	580	11	536	685	1000	500	450	550	19	5	8
280M	2	457	419	190	65	140	18	70	280	24	550	580	12	485	685	1050	500	450	550	19	5	8
280M	4-8	457	419	190	75	140	20	79,5	280	24	550	580	12	536	685	1050	500	450	550	19	5	8
315S	2	508	406	216	65	140	18	69	315	28	635	645	11	570	845	1240	600	550	660	24	6	8
315S	4-10	508	406	216	80	170	22	82	315	28	635	645	11	570	845	1270	600	550	660	24	6	8
315M	2	508	457	216	65	140	18	69	315	28	635	645	11	680	845	1310	600	550	660	24	6	8
315M	4-10	508	457	216	80	170	22	85	315	28	635	645	14	680	845	1340	600	550	660	24	6	8
315L	2	508	508	216	65	140	18	72	315	28	635	645	14	680	845	1310	600	550	660	24	6	8
315L	4-10	508	508	216	80	170	22	85	315	28	635	645	14	680	845	1340	600	550	660	24	6	8
355M	2	610	560	254	75	140	20	81,5	355	28	750	680	14	750	1010	1480	740	680	800	24	6	8
355M	4-10	610	560	254	95	170	25	100	355	28	750	680	14	750	1010	1520	740	680	800	24	6	8
355L	2	610	630	254	75	140	20	81,5	355	28	750	680	14	750	1010	1540	740	680	800	24	6	8
355L	4-10	610	630	254	95	170	25	100	355	28	750	680	14	750	1010	1540	740	680	800	24	6	8
