Описание

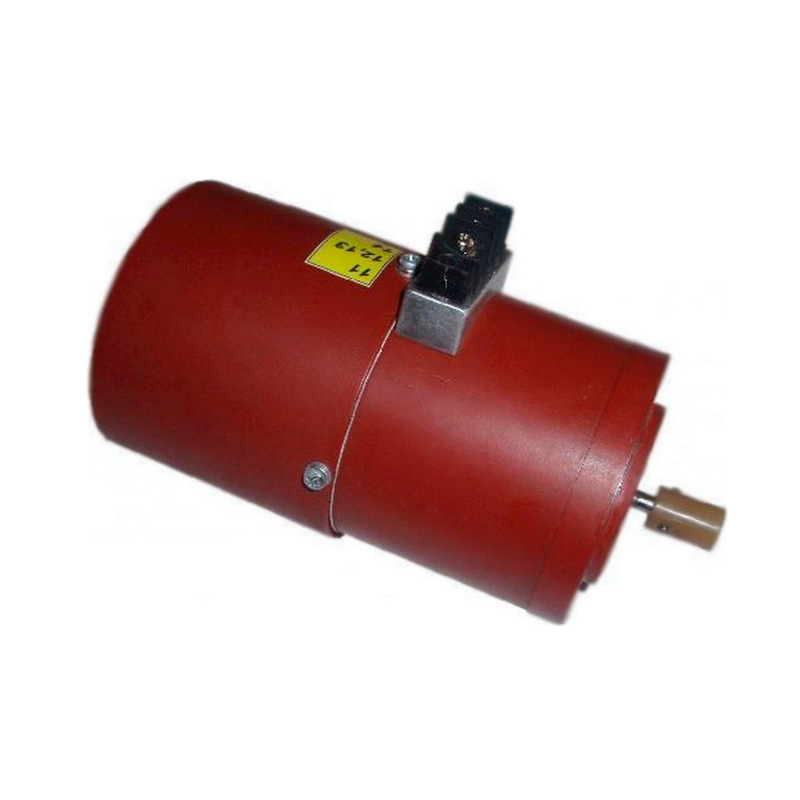

Электродвигатель ДБК 70-100-8000-УХЛ2 предназначен для замены универсального коллекторного электродвигателя типа УЛ-042-28 в приводе разъединителя контактной сети переменного тока высокого напряжения.
Устройство и принцип действия
Электродвигатель оснащен системой ограничения тока и момента, а также защитой от перегрузки по току. Срабатывание защиты от перегрузки по току происходит после 12 секунд работы электродвигателя с максимальным моментом. После срабатывания защиты электродвигатель возобновляет свою работу при снятии и повторной подаче напряжения питания.
Эксплуатация
Оптимальными условиями для использования электродвигателя ДБК 70-100-8000-УХЛ2 являются:
- температура окружающей среды от - 40°С до +60°С,
- относительная влажность воздуха 100% при 25С.
Характеристики
| Параметры | Значение |
| Номинальное напряжение питания, В | ~220; +10%/- 20% |
| Номинальная мощность, Вт. | 100 |
| Номинальный момент, Нм | 0,12 |
| Номинальная частота вращения, min-1 | 8000 ±10% |
| Максимальный момент, Нм | 0,6 |
| Режим работы | S3 |
| Продолжительность включения, % | 15 |
| Масса двигателя, кг | 2 |
| Способ охлаждения | ICO040 |
| Степень защиты | IР54 |
