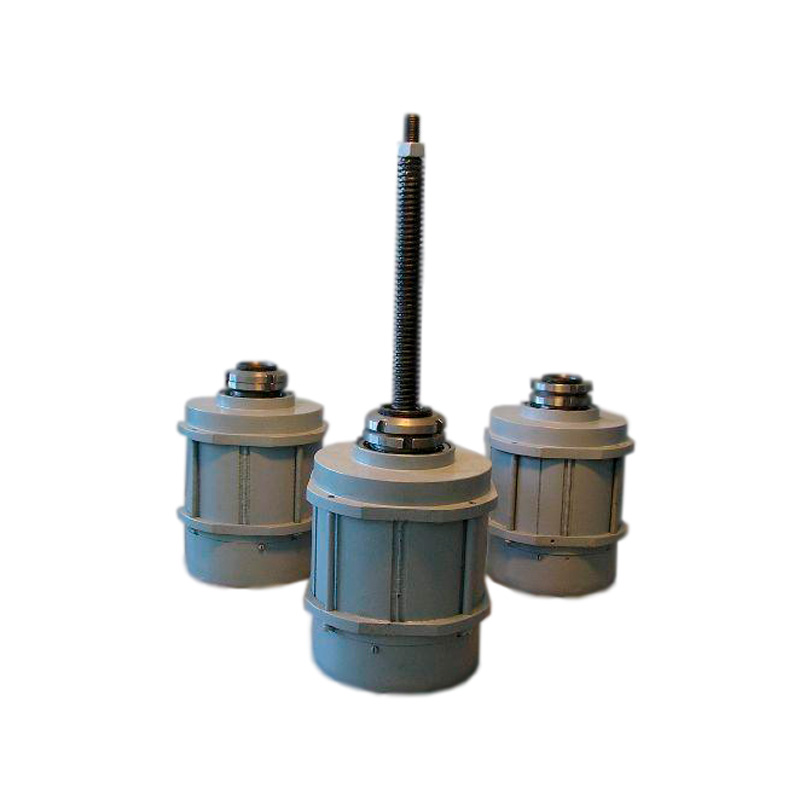

Двигатель вентильно-реактивный ДВР

Документация:

Паспорт(636.14 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Двигатель вентильно-реактивный ДВР предназначен для использования в электроприводе операционного стола для:

поднятия и опускания панелей (ПП);
продольного (по Тренделенбургу) поворота панелей (ПТ);
поворота по крену (ПК).

Конструктивное исполнение

Двигатель ДВР содержит вращательный механизм (ВМ) и элементы управления вращательным механизмом (ПУ ВМ), которые подключаются к плате управления операционным столом (ПУ ОС) через электрический соединитель.

Режим работы – повторно-кратковременный. Время непрерывной работы – 4 цикла длительностью по 1 мин с паузой между циклами 5 мин.

Двигатель ДВР формирует контрольный сигнал, представляющий собой последовательность импульсов, частота следования которых пропорциональна скорости вращения ДВР. Амплитуда импульсов определяется уровнями логического «0» и «1». ПУ ВМ имеет защиту от перегрузки.

Эксплуатация

Оптимальными условиями для использования двигателя вентильно-реактивного ДВР являются:

температура окружающей среды от - 10 до +35°С,
относительная влажность воздуха 80% при 25°С.

Характеристики

Технические характеристики
Модификации	Тип 1	Тип 2
Напряжение питания, В	21.6 - 28,8	21.6 - 28,8
Максимальная скорость вращения ВМ, об/мин	120	120
Максимальный потребляемый ток, не более, А	20	20
Скорость поступательного движения винтовой пары при шаге 5мм ПП в диапазоне нагрузок (0 - 300) кгс, мм/с	5 - 10	-
Скорость поступательного движения винтовой пары при шаге 4мм ПТ в диапазоне нагрузок (0 - 200) кгс, мм/с	-	5 - 8
Время готовности к работе после подачи напряжения питания 24В, не более, с	2	2
Габаритные размеры, не более, мм МВТ-130-80-00.000 МВТ-130-80-00.000 -01	195х136х136 165х136х136
Масса, кг МВТ-130-80-00.000 МВТ-130-80-00.000 -01	10 7
Степень защиты корпуса	IР43
