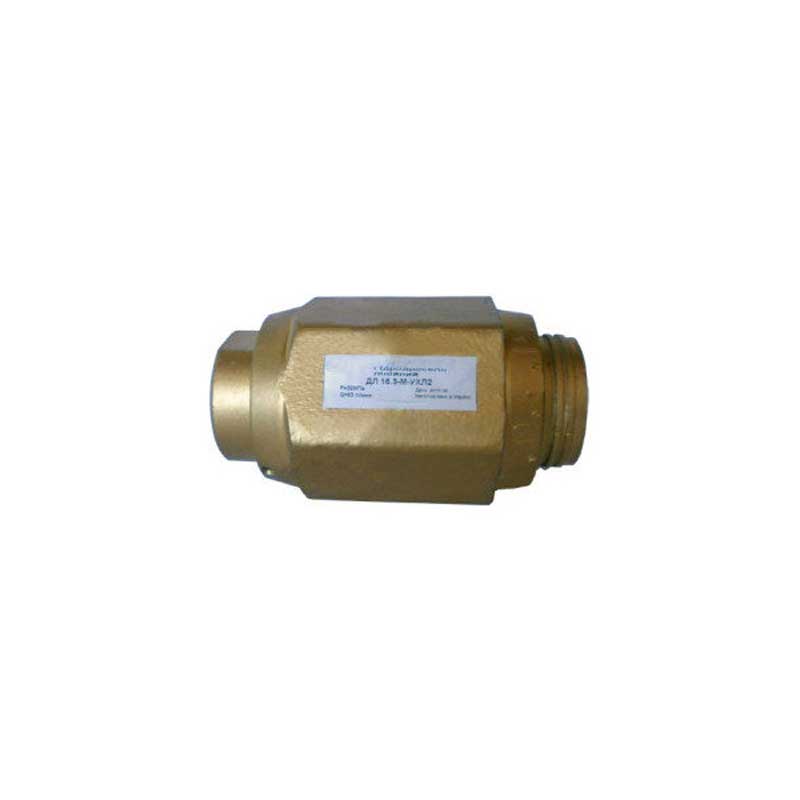

Дроссели линейные ДЛ-16 и ДЛК-16

Average: 10 (1 vote)
Категория:
Документация:

Дроссели линейные ДЛ-16 и ДЛК-16 имеют условный проход равный 16 мм и по своей конструкции являются компактными устройствами с минимальными гидравлическими потерями. Разница между двумя данными дросселями – это наличие у ДЛК-16 обратного клапана.

Дроссели линейные ДЛ-16 и ДЛК-16 монтируются в трубопроводы гидравлических систем и благодаря нужному проходному сечению изменяют параметры прохождения жидкости.

Таблица габаритных и присоединительных размеров ДЛК-16

Условный проход

L

D

S

S1

d

H

для исполнений

*2

*–G–*2

16

100

58

55

32

M 27×2

G 3/4-A

16

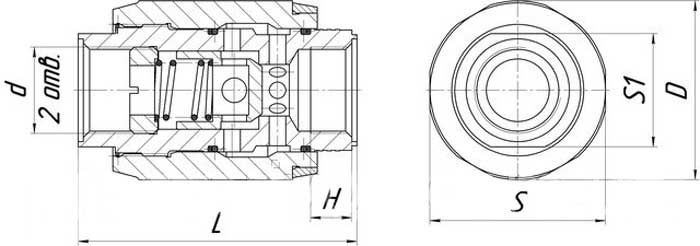

Схема дросселей ДЛ-16 и ДЛК-16

Схема габаритов дросселей

Технические характеристики дросселей линейных ДЛ-16 и ДЛК-16

 Условный проход, мм

16

Давление на входе, МПа
       номинальное
       максимальное

32

38

 Давление открывания (для исполнений ДЛК), МПа

0,05

 Расход рабочей жидкости, л/мин
       номинальный
       максимальный

63
125

 Расход рабочей жидкости через полностью  закрытый дроссель, см3/мин, не более

800

 Масса (без рабочей жидкости), кг, не более

1,1
