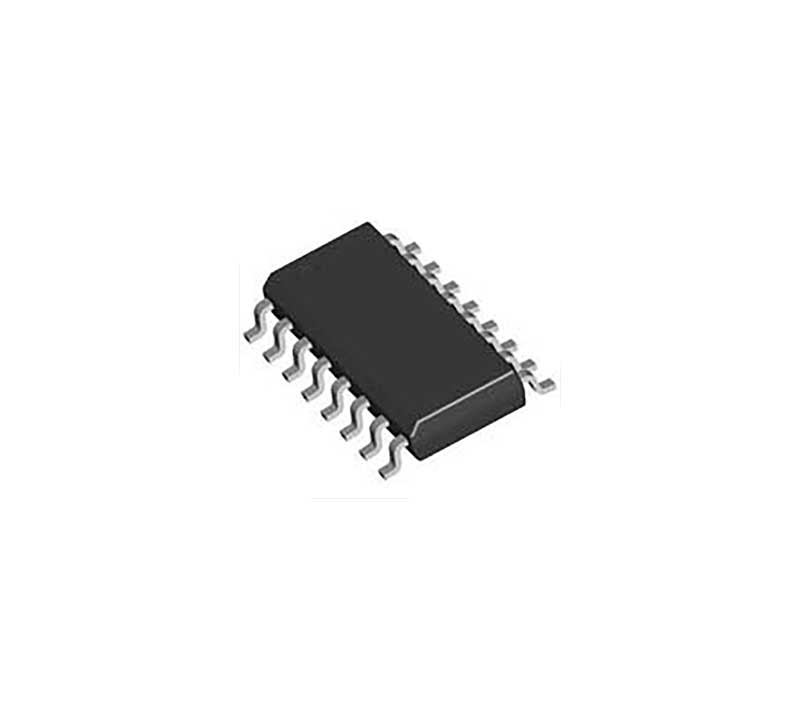

DM115 - Микросхема восьмибитного драйвера

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

8-битный драйвер светодиодов постоянного тока.

DM115 SOP16 - это источники постоянного тока, предназначенные для управления светодиодами. Величина выходного постоянного тока настраивается одним внешним резистором.

В состав микросхемы входят 8-битный регистр сдвига, защелки данных, и источники постоянного тока.

Особенности:

  • Допускается каскадное включение микросхем.
  • Входы совместимы с CMOS логикой.
  • Расположение и функциональное назначение выводов подобны микросхеме ST2221A (электрические характеристики отличаются).
  • Технологический разброс выходных токов (Ta = 25°C,VDD = 5.0V):
    • Между выходами разных микросхем: ±10%
    • DM115, в диапазоне выходных токов 20…60мА: между разными выходами одной микросхемы: ±4%
    • DM115, в диапазоне выходных токов 5…20мА: между разными выходами одной микросхемы: ±6%

Технические характеристики:

  • Корпус - SOP16;
  • Монтаж - SMD;
  • Максимальная тактовая частота - 25МГц;
  • Постоянный выходной ток - 5…60мА;
  • Максимальное выходное напряжение - 17В;
  • Напряжение питания - 3.3…5В;
  • Производитель - SITI;
  • Разрядность - 8 бит.
