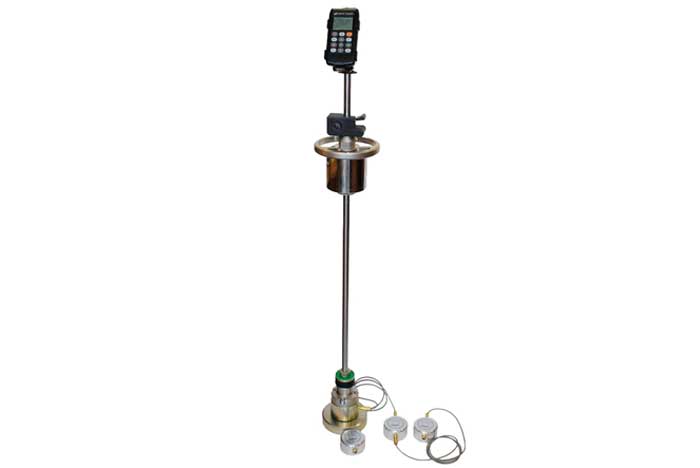

Диагностический комплекс ДПГ-ДДК

Average: 10 (1 vote)

Диагностический комплекс ДПГ-ДДК предназначен для:

  • испытания и диагностики состояния дорожного покрытия методом волны удара,
  • оценки структуры дорожного покрытия,
  • оценки характеристик подстилающего слоя.
Технические характеристики
Параметры Значение
Количество измерительных каналов до 5
Диапазон измерения модуля упругости, МПа 10...250
Пределы погрешности измерения модуля упругости, % ±(0,02Ed+50/Ed+2)
Диапазон измерения усадки / прогибов, мм 0,1...2,0
Пределы погрешности измерения усадки, мм, не более ±(0,03So+0,01)
Максимальная сила удара, кН 20
Диапазон регулировки силы удара, кН 1...20
Количество внешних датчиков, шт 2...4
Память результатов, Гбайт до 1
Диаметры штампа, мм 100 / 150 / 200 / 300
Габаритные размеры устройства нагружения, H x Ø, мм 1400х100
Габаритные размеры внешнего датчика, H x Ø, мм 42х78
Масса устройства нагружения, кг 16
Масса внешнего датчика, кг 0,9

Функциональные возможности

Диагностический комплекс ДПГ-ДДК обеспечивает:

  • регистрацию и визуализацию процессов силового воздействия и усадки штампа,
  • измерение амплитуды силового воздействия и максимальной усадки штампа,
  • ыычисление динамического модуля упругости,
  • оцифровку и синхроннау запись динамической деформации дорожного полотна в 3...5 точках,
  • вывод графиков и результатов испытаний на компьютер,
  • программируемое автоматическое отключение прибора ДПГ-ДДК при перерывах в работе,
  • оперативное изменение параметров механической системы.
