Датчики серии TL-W
Описание

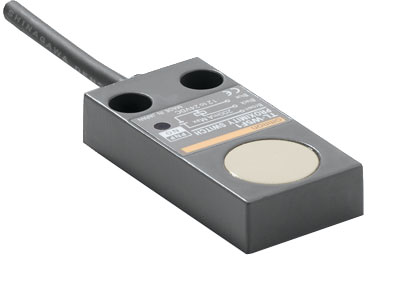

Датчики серии TL-W - компактный индуктивный датчик в плоском прямоугольном корпусе
Семейство TL-W объединяет широкий ассортимент индуктивных датчиков в корпусах в прямоугольной форме различных размеров, подходящих для решения любых стандартных задач.
- Передняя и боковая чувствительная поверхность
- IP67
- Модели на напряжение постоянного тока, с 2-проводной и 3-проводной схемой подключения
- Sensing distances from 1.5 mm to 20 mm
Характеристики
| Размер в мм | Чувствительная поверхность | Код заказа (для предварительно смонтированных типов с длиной кабеля 2 м) | |
| Режим работы "NO" | Режим работы "NC" | ||
| 31x18x10 | 5 мм | TL-W5MD1 | TL-W5MD2 |
| Размер в мм | Чувствительная поверхность | Код заказа (для предварительно смонтированных типов с длиной кабеля 2 м) | |||
| PNP-NO | PNP-NC | NPN-NO | NPN-NC | ||
| 25x8x5 | 1,5 мм | TL-W1R5MB1 | - | TL-W1R5MC1 | - |
| 22x8x6 | 3 мм | TL-W3MB1 | TL-W3MB2 | TL-W3MC1 | TL-W3MC2 |
| 31x18x10 | 5 мм | TL-W5MB1 | TL-W5MB2 | TL-W5MC1 | TL-W5MC2 |
| 53x40x23 | 20 мм | - | - | TL-W20ME1 | TL-W20ME2 |
| 31x18x10 | 5 мм | TL-W5F1 | TL-W5F2 | TL-W5E1 | TL-W5E2 |
| Параметры | TL-W5MD | TL-W1R5M | TL-W3M | TL-W5M | TL-W5E_/F | TL-W20ME |
| Чувствительная поверхность | 5 мм ±10% | 1.5 мм ±10% | 3 мм ±10% | 5 мм ±10% | - | 20 мм ±10% |
| Частота отклика | 0,5 кГц | 1 кГц мин | 600 Гц мин | 500 Гц мин | 300 Гц мин | 40 Гц мин |
| Напряжение питания (рабочее напряжение) | от 12 до 24 В постоянного тока (от 10 до 30 В постоянного тока) (p-p): 10% макс | от 10 до 30 В постоянного тока с пульсацией (p-p) 20% макс | от 12 до 24 В постоянного тока (от 10 до 30 В постоянного тока) (p-p): 10% макс | |||
| Защитные функции | ограничитель перенапряжения; защита от короткого замыкания | ограничитель перенапряжения; защита от переполюсовки питания | ||||
| Температура окружающей среды | от -25 до 70 ° C (без обледенения и конденсации) | |||||
| Степень защиты | EC60529 IP67 | |||||
| Материал корпуса | Термостойкая смола ABS | Литой под давлением алюминий | Термостойкая смола ABS | |||
| Материал чувствительной поверхности | Термостойкая смола ABS | |||||
