Датчики серии E2FQ
Описание

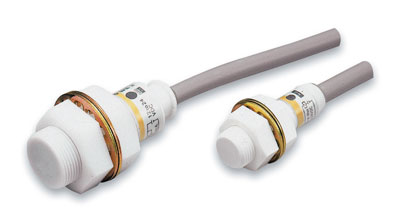

Датчики серии E2FQ - химостойкий индуктивный датчик приближения
Датчик E2FQ выпускается в неразборном цельном фторопластовом корпусе для обеспечения химической стойкости (например, по отношению к моющим средствам, используемым в пищевой или полупроводниковой промышленности).
- Цельный фторопластовый корпус для обеспечения химической стойкости
- Модель постоянного тока с двухпроводной схемой подключения
Характеристики
| Размер | М12 | М18 | М30 |
| Модификация | E2FQ-X2 | E2FQ-X5 | E2FQ-X10 |
| Чувствительная поверхность | 2 мм ±10% | 5 мм ±10% | 10 мм ±10% |
| Частота отклика (средняя) | Модели E1, F1: 1,5 кГц, модели D1: 800 Гц | Модели E1, F1: 600 Гц, модели D1: 500 Гц | Модели E1, F1: 400 Гц, модели D1: 300 Гц |
Напряжение питания (диапазон рабочего напряжения):
|
12–24 В пост. Тока, пульсация (p-p): 10% макс., (10–30 В пост. Тока) 12–24 В пост. Тока, пульсация (p-p): 20% макс., (10–36 В пост. Тока) |
||
Защитные функции
|
ограничитель перенапряжения источник питания, защита от переполюсовки, защита от короткого замыкания, ограничитель перенапряжения |
||
| Температура окружающей среды | от -25 до 70 ° C (без обледенения и конденсации) | ||
| Степень защиты | IEC60529 IP67 | ||
| Материал корпуса | PTFE | ||
| Материал чувствительной поверхности | PTFE | ||
| Размер | Длина чувствительного элемента | Конфигурация выхода | Код заказа (для предварительно смонтированных типов с длиной кабеля 2 м) |
| Режим работы "NO" | |||
| М12 | 2 мм | DC 2-проводной с полярностью | E2FQ-X2D1 |
| М18 | 5 мм | E2FQ-X5D1 | |
| М30 | 10 мм | E2FQ-X10D1 |
| Размер | Длина чувствительного элемента | Конфигурация выхода | Код заказа (для предварительно смонтированных типов с длиной кабеля 2 м) |
| Режим работы "NO" | |||
| М12 | 2 мм | PNP | E2FQ-X2F1 |
| М12 | 2 мм | NPN | E2FQ-X2E1 |
| М18 | 5 мм | PNP | E2FQ-X5F1 |
| М18 | 5 мм | NPN | E2FQ-X5E1 |
| М30 | 10 мм | PNP | E2FQ-X10F1 |
| М30 | 10 мм | NPN | E2FQ-X10E1 |
