Датчики серии E2E: Малого диаметра
Описание

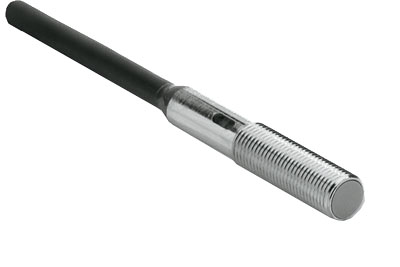

Датчики серии E2E: Малого диаметра - миниатюрный индуктивный датчик приближения
Линейка миниатюрных датчиков E2E в корпусах диаметра 4 мм, 4 мм, M5 или 5,4 мм является частью семейства E2E и идеально подходит для систем, особо критичных к занимаемому месту при монтаже.
- Миниатюрные корпуса диаметром 3 мм, 4 мм, M5 или 5,4 мм
- Частота срабатывания 3кГц
- Корпус из нержавеющей стали или латуни
Характеристики
| Размер | 3 диам. | 4 диам. | М5 | 5.4 диам. |
| Чувствительная поверхность | 0.6 мм ±15% | 0.8 мм ±15% | 1 мм ±15% | |
| Частота отклика (средняя) | 2 кГц | 3 кГц | ||
| Напряжение питания (диапазон рабочего напряжения) | от 12 до 24 В постоянного тока (от 10 до 30 В постоянного тока), пульсация (p-p): не более 10% | |||
| Защитные функции | блок питания защиты от переполюсовки, ограничитель перенапряжения |
|||
| Рабочая температура | Эксплуатация / хранение: от -25°C до 70°C (без обледенения и конденсации) | |||
| Степень защиты | IEC 60529 IP67 | |||
| Материал корпуса и зажимных гаек | Нержавеющая сталь (SUS303) | Никелированная латунь | ||
| Материал чувствительной поверхности | Термостойкий АБС | |||
| Размер | Чувствительная поверхность | Материал | Конфигурация выхода | Код заказа (для предварительно смонтированных типов с длиной кабеля 2 м) | |
| Режим работы "NO" | Режим работы "NC" | ||||
| 3 диам. | 0.6 мм | нержавеющая сталь | PNP | E2E-CR6B1 | E2E-CR6B2 |
| 3 диам. | 0.6 мм | нержавеющая сталь | NPN | E2E-CR6C1 | E2E-CR6C2 |
| 4 диам. | 0.8 мм | нержавеющая сталь | PNP | E2E-CR8B1 | E2E-CR8B2 |
| 4 диам. | 0.8 мм | нержавеющая сталь | NPN | E2E-CR8C1 | E2E-CR8C2 |
| М5 | 1 мм | латунь | PNP | E2E-X1B1 | E2E-X1B2 |
| М5 | 1 мм | латунь | NPN | E2E-X1C1 | E2E-X1C2 |
| 5.4 диам. | 1 мм | латунь | PNP | E2E-C1B1 | E2E-C1B2 |
| 5.4 диам. | 1 мм | латунь | NPN | E2E-C1C1 | E2E-C1C2 |
| Размер | Чувствительная поверхность | Материал | Конфигурация выхода | Код заказа (для 3-контактных разъемов M8) | |
| Режим работы "NO" | Режим работы "NC" | ||||
| 4 диам. | 0.8 мм | нержавеющая сталь | PNP | E2E-CR8B1-M5 | E2E-CR8B2-M5 |
| 4 диам. | 0.8 мм | нержавеющая сталь | NPN | E2E-CR8C1-M5 | E2E-CR8C2-M5 |
| М5 | 1 мм | латунь | PNP | E2E-X1B1-M5 | E2E-X1B2-M5 |
| М5 | 1 мм | латунь | NPN | E2E-X1C1-M5 | E2E-X1C2-M5 |
