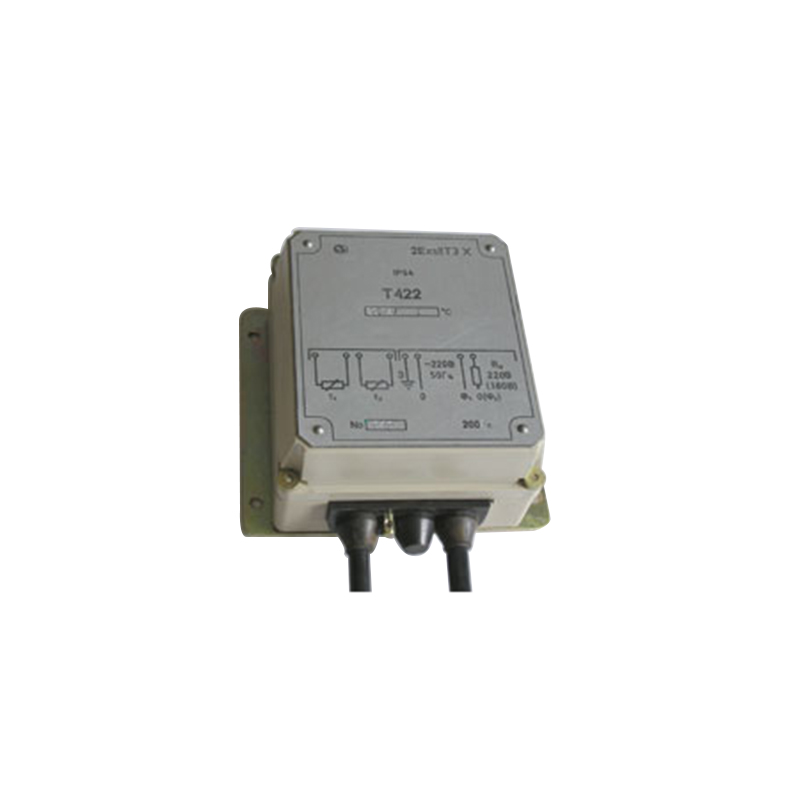

Датчики-реле Т422, Т422С, Т422Д, Т422СД
Описание
Датчики-реле Т422, Т422С, Т422Д, Т422СД (ТУ 4218-144-00227459-96) предназначены для двухканального двухпозиционного регулирования температуры объектов, эксплуатируемых во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей газов и паров с воздухом категории IIА, IIВ, IIC групп Т1-Т3 или Т1-Т4 по ГОСТ 12.1.011-78.
Выпускаемые модификации
Датчики-реле изготавливаются в четырех исполнениях:
- Т422 – без сигнального выхода аварийных состояний, с неподключенными датчиками;
- Т422С – с сигнальным выходом аварийных состояний, с неподключенными датчиками;
- Т422Д – без сигнального выхода аварийных состояний, с подключенными датчиками;
- Т422СД – с сигнальным выходом аварийных состояний, с подключенными датчиками.
Модификации Т422С и Т422СД выдают аварийный сигнал при:
- обрыве цепи одного из датчиков или цепей обоих датчиков одновременно;
- исчезновении сетевого напряжения питания приборов;
- подаче команды на включение нагрузки, если ток в цепи нагрузки отсутствует;
- отсутствии команды на включение нагрузки, если ток в цепи нагрузки протекает.
Датчики-реле не имеют шкалы. Каждый канал имеет две точки настройки: температуру отключения (tоткл.) и температуру включения (tвкл).нагрузки.
Характеристики
| Общий диапазон точек настройки температуры отключения нагрузки | от 0 до 160°C |
| Точки настройки температуры включения нагрузки | tоткл - tвкл = (2…15°C) |
| Точки настройки оговариваются при заказе. Основная погрешность настройки по каждому каналу, не более | ±2°C |
| Разброс срабатывания прибора, не более | 0.2°C |
| Длина линии связи с датчиком | до 300 м |
| Напряжение питания при частоте 50 Гц | 220 В |
| Потребляемая мощность | 15 В·А (2,5 Вт) |
| Коммутируемый ток при напряжении 250 В, 50 Гц | 10 А |
|
Приборы отключают цепь нагрузки при повышении температуры или обрыве цепи датчика |
|
| Масса прибора без датчиков, не более | 2 кг |
| Габаритные размеры | 130х315х65 мм |
| Защита корпуса | IP54 |
- Виды взрывозащиты 2ЕхsIIT3 X (для приборов с точками настройки от 0 до 160°C) или 2ЕхsIIT4 Х (для приборов с точками настройки от 0 до 115°C)
- Применяется в условиях, когда отсутствует обдув пластмассовой оболочки пылевоздушными потоками, исключен заряд оболочки путем трения, электростатической индукции или соприкосновения с заряженными телами.
- Применяются с датчиком ТСМ 50М. Датчик входит в комплект поставки.
