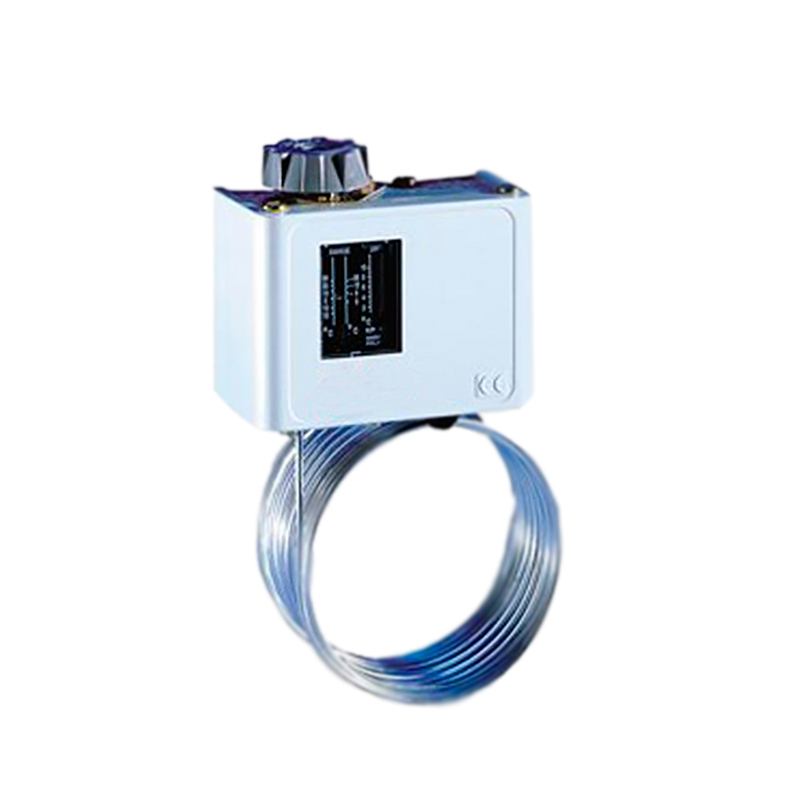

Датчик-термостат KP 61

Average: 8 (1 vote)
Категория:

Датчик-термостат KP 61 применяется для защиты воздухонагревателей вентиляционных установок от замерзания.

Особенности

  • герметичный элемент датчика обеспечивает надежность;
  • легкость монтажа и малые размеры;
  • комфортная работа - короткие промежутки шумообразования;
  • увеличение срока службы - исключение лишних включений и выключения оборудования;
  • стандартное исполнение с переключением полюсов – возможность задействовать переключатели в обратном положении или подключить сигнализацию;
  • электрическое соединение на лицевой стороне блока позволяет производить монтаж на стойке.
  • переключатель: однополосный (SPDT)

Устройство и принцип действия

Термостат имеет гидравлическую систему с капиллярной трубкой, заполненную термочувствительной жидкостью, узел настройки температуры и контактную группу.

Датчик-термостат KP 61 устанавливается на воздухонагревателе так, чтобы капилляр располагался в потоке воздуха вблизи трубок нагревателя. Блок монтируется на плоской поверхности или на кронштейне. Кронштейн должен быть закреплен таким образом, чтобы все незадействованные отверстия были закрыты.

Термобаллон необходимо размещать таким образом, чтобы его температура была заведомо ниже, чем температура самого реле и капиллярной трубки. Работа термостата при этом не зависим от температуры окружающей среды

Контактная нагрузка
Переменный ток: АС1: 16 А, 400 В
АС3: 16 А, 400 В
АС15: 10 А, 400 В
Максимальный пусковой ток L.P.: 112 А, 400 В
Постоянный ток: DC13: 12 А, 220 В ток управления
