Описание

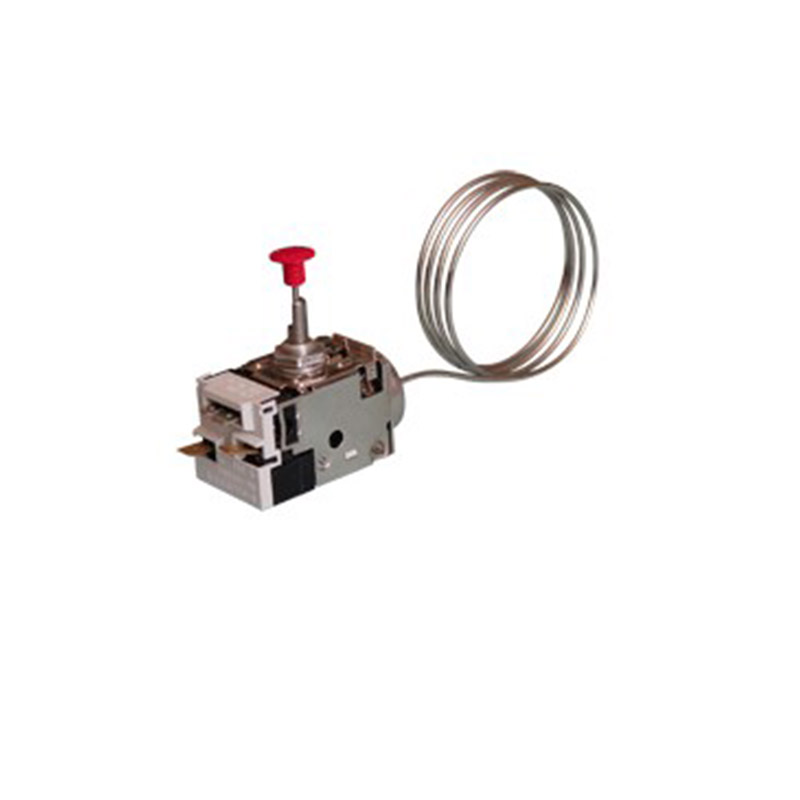

Датчик-реле температуры ТАМ114-1М предназначен для поддержания заданной температуры испарителя холодной камеры бытового холодильника и полуавтоматического управления процессом оттаивания. В приборах используется озонобезопасный наполнитель. Каппиляр приборов может иметь пластиковое покрытие.
Полуавтоматическое оттаивание осуществляется при помощи нажатия специальной кнопки (ход штока около 3 мм) до ее фиксации. При этом электрические контакты прибора размыкаются и фиксируются в таком положении до окончания процесса оттаивания. После окончания процесса оттаивания кнопка автоматически возвращается в свое первоначальное положение и прибор начинает функционировать в обычном режиме.
Детали и узлы приборов изготавливаются из материалов с высокой коррозионной стойкостью.
Характеристики
- Общие пределы регулирования, °С
- (8 модификаций) — от -24,5 до 0
- Дистанционность, м — от 0,4 до 3,0
- Габариты, мм — 63х31х33,5
- Масса, кг, не более — 0,14
- Защита корпуса — IР00
- Температура отключения режима оттаивания — от 4 до 8 °С.
- Режим оттайки запускается нажатием кнопки до ее фиксации.
- Коммутируемый ток — 6 А при напряжении до 250 В частотой 50 Гц.
Схемы

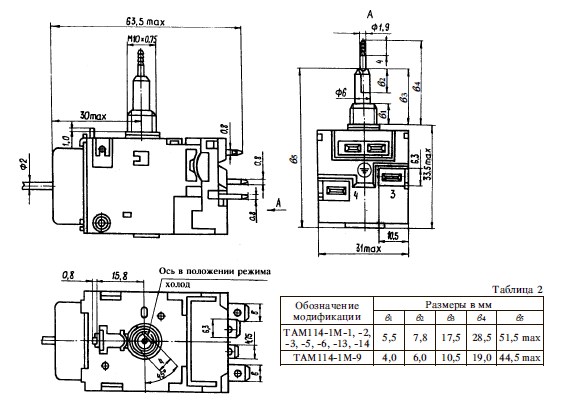

Рис.1 Схема габаритных размеров датчика-реле температуры ТАМ114-1М
