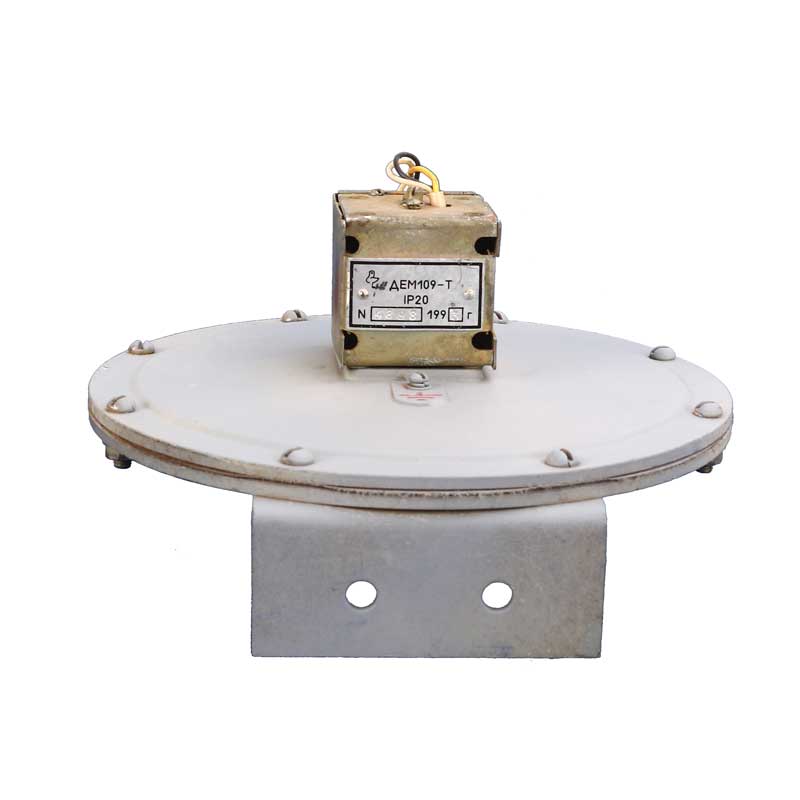

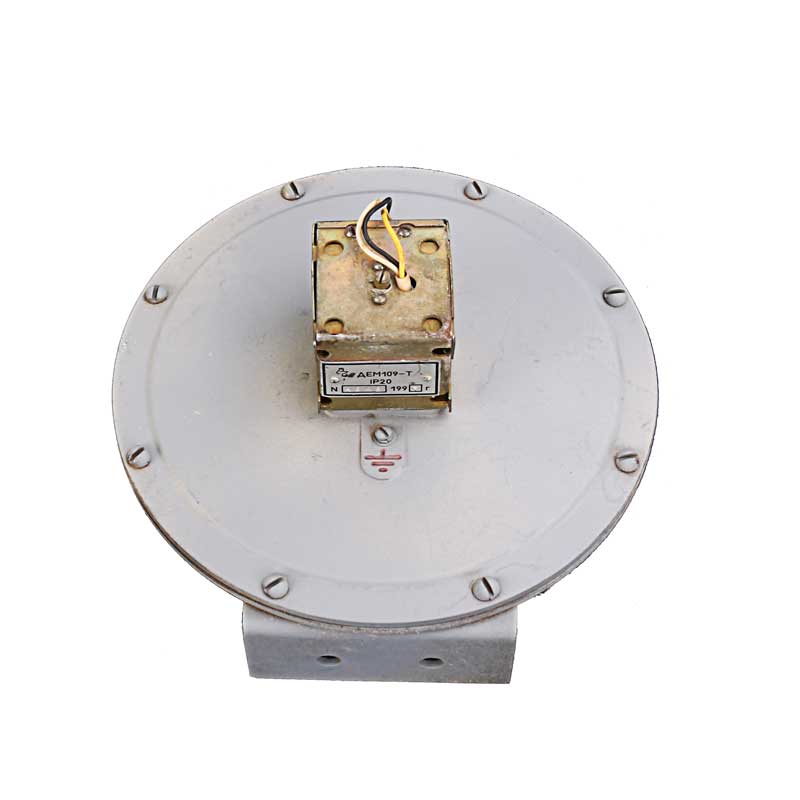

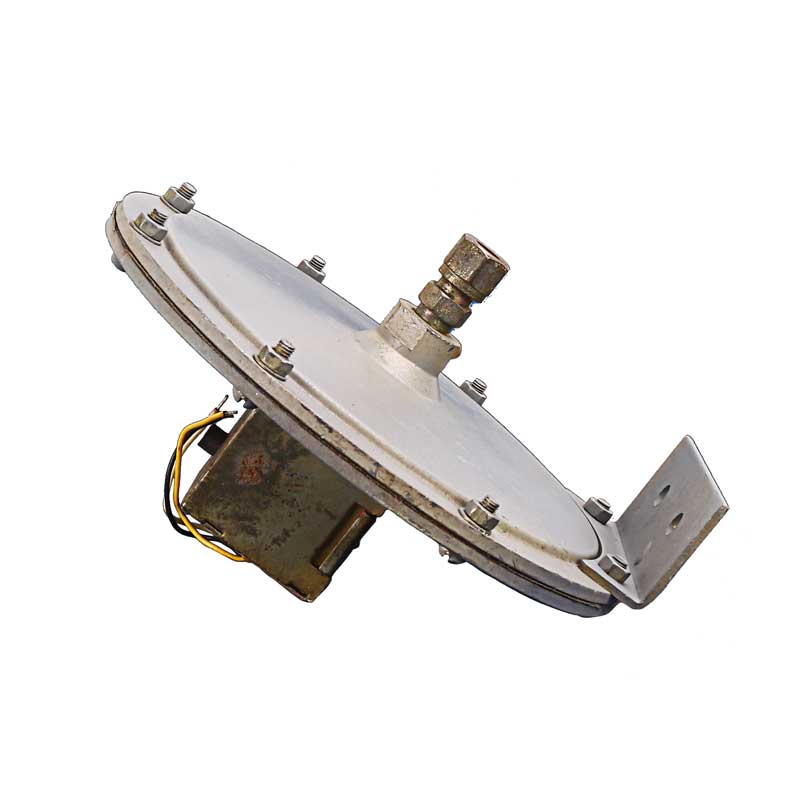

Датчик-реле напора и тяги ДЕМ-109

No votes yet

Датчик-реле напора и тяги ДЕМ-109 предназначен для использования в автоматизированных и автоматических системах контроля и применяется для управления и регулирования избыточного давления (напора) и вакуумметрического давления (тяги). Контролируемая среда воздух, газ, топочные (уходящие) газы, неагрессивные к алюминиевому сплаву АЛ9 и маслостойкой резине.

Датчик напора ДЕМ-109 конструктивно прост, удобен в эксплуатации, не требует высокой квалификации в обслуживании.

Преимуществом реле напора ДЕМ-109 является малая величина зоны возврата — (2-10) Па.

  • Температура окружающего воздуха, °С     от -30 до +50
  • Относительная влажность при температуре +35°С, %     95 ± 3
  • Частота вибрации, Гц (амплитуда, мм, не более)     25 (0,1)
  • Диапазон настройки уставок, кПа     -0,15 … 0 … +0,15 (-15 … 0 … +15)
  • Нормируемая величина разброса срабатывания, Па, не более:
    • уставка 0 кПа     ± 2
    • уставка +0,15 кПа     ± 5
    • уставка -0,15 кПа     ± 5
  • Разброс на промежуточных уставках рассчитывается по формуле     δ = ± (2 ± 0,02N),
    • где N — величина уставки в Па
  • Величина зоны возврата, Па (кгс/м²)     2 - 10 (0,2 - 1)
  • Давление перегрузки, кПа (кгс/м²):
    • напора     5 (500)
    • тяги     1 (100)
  • Напряжение постоянного тока, В     30
  • Номинальная величина силы тока, мА     100
  • Габаритные размеры, мм     255×285×80
  • Масса реле тяги ДЕМ-109, кг     2,4
