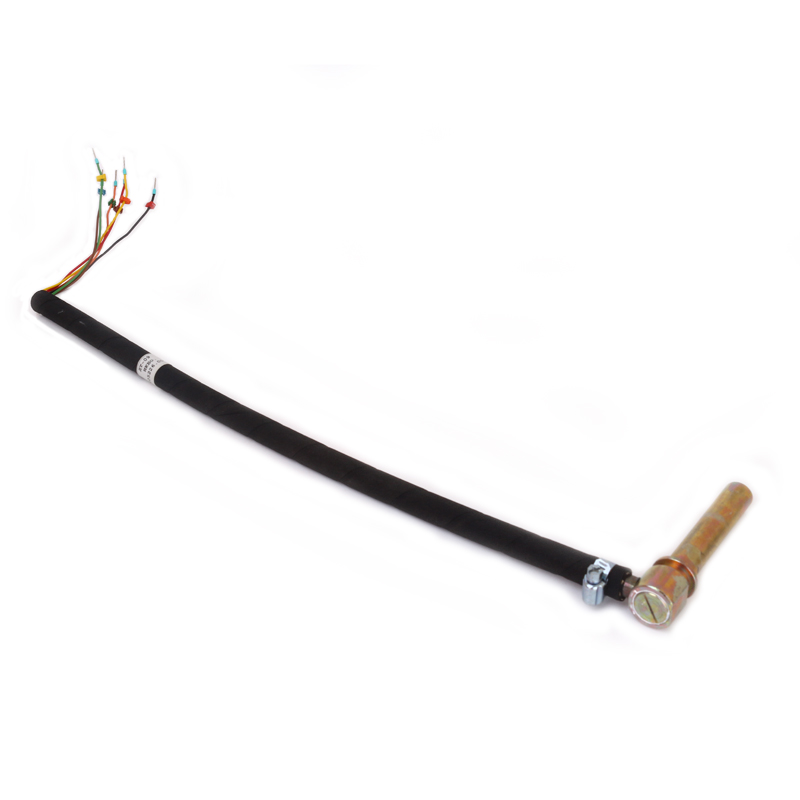

Датчик ДТ-09

Датчик температуры МОП ДТ-09, применяется на железнодорожном транспорте в системе сигнализации.

Назначение датчика температуры ДТ-09

Термодатчик используется в составе систем контроля температуры букс колёсных пар, входящих в состав комплектации электровозов, работающих на переменном токе.

Устройство и работа термодатчика ДТ-09

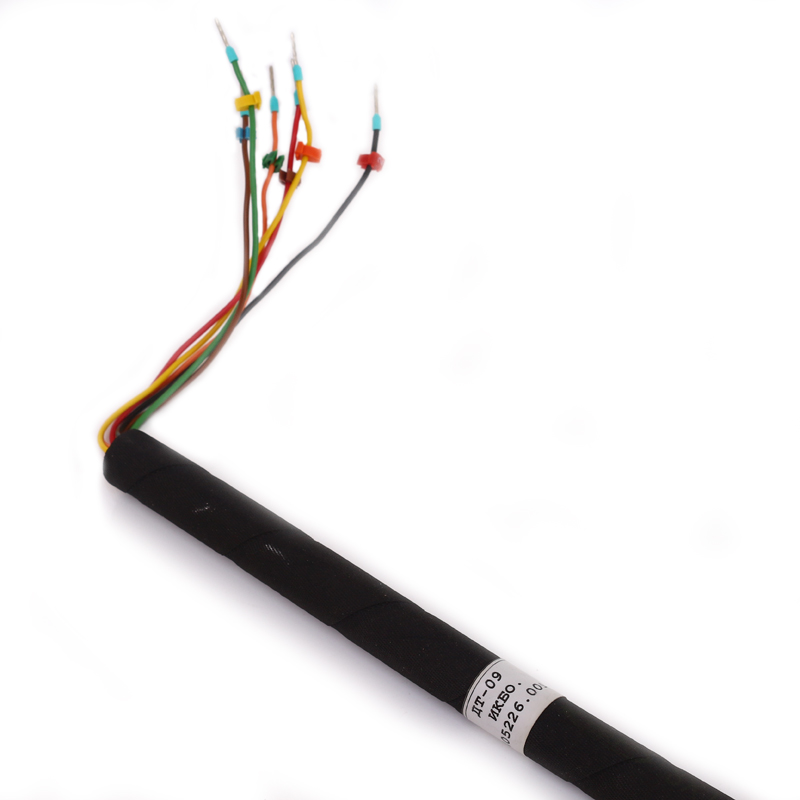

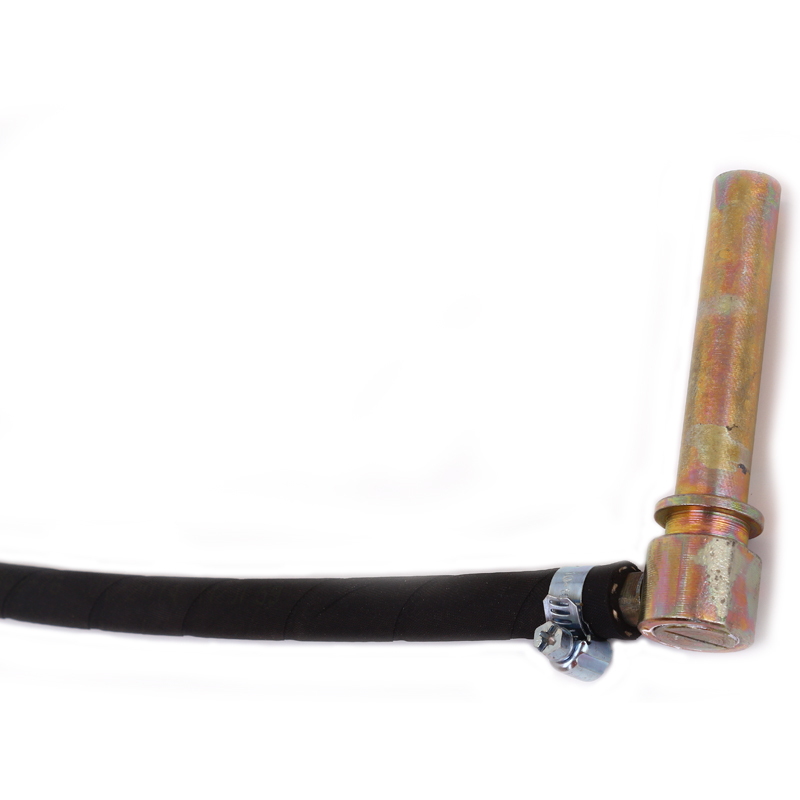

Термодатчик производится во взрывонепроницаемой металлической оболочке с завинчивающейся крышкой, внутри которой установлен чувствительный элемент и интегральный преобразователь, который позволяет получить унифицированный сигнал 4 ÷ 20 мА. Для подключения датчика в схему электровозной сигнализации используются проводники, выходящие из защитной оболочки датчика. Их длина зависит от модификации МОП ДТ-09.

Измеряемый диапазон

-40 ÷ +125 °С

Погрешность

±0,25, ±0,5 %

Напряжение питания

3 ÷ 3,7 В постоянного тока

Диаметр монтажной части датчика

10 мм

Длина монтажной части

74 ÷ 2000 мм

Степень защиты

IP67

Сопротивление изоляции

100 МОм

Условия эксплуатации

влажность

45 ÷ 98 % при +25 °С

температура

-55 ÷ +125 °С

Выходной сигнал

4 ÷ 20 мА

Тепловая инерция датчика

30 с

Масса

340 г
