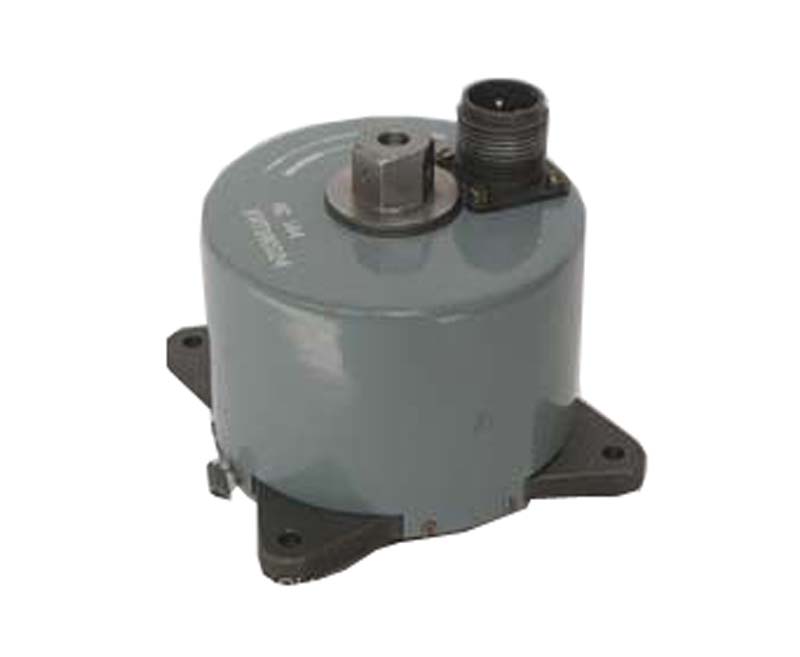

Датчик числа оборотов ИС-144

Датчик ИС-144 используется для измерения числа оборотов валов прибора в интервале 21000±1000 об/мин. Однако через каждые 50±10 оборотов вала датчика на входе следует одно замыкание (размыкание) контактов.

Технические характеристики

• Габаритные размеры: диаметр 143 х 110 мм.
• Установочные размеры: 4 отверстия Ø5, 5Н12 (+0,12) с координатами (90 ± 0.2 мм), (90±0,2) мм.
• Переходное сопротивление замкнутых контактов датчика не должно быть более 0.5 Ом при токе 300 мкА в нормальных условиях.
• Сопротивление электроцепи при разомкнутых контактах 10 МОм.
• Пределы рабочих температур от -50 до +70°С.
