Датчик ДТ

Average: 9 (1 vote)
Категория:

Датчик тока ДТ-1, ДТ-2, ДТ-3, ДТ-4, ДТ-5, ДТ-8 используется в паре с блоком серии БКЗ-3.

Об оборудовании

Датчик ДТ работает в сфере защиты присоединений, которые отходят, в распределительной сети. В сети напряжение может быть до 1200 Вольт. Устройство защищает присоединения от различной величины перегрузок, а так же от возможных случаев короткого замыкания.

Рабочие условия

  • Температура не должны опускаться ниже одиннадцати градусов мороза, и подниматься выше шестидесяти одного градуса тепла.
  • Изготавливается в климатическом исполнении УХЛ № 5.
  • Блок должен быть защищен от вибраций, ударов, попаданий жидкости.

Маркировка

На корпусе датчика всегда можно увидеть данные: полное наименование данного датчика, его номинальный ток и дату выпуска.

  • Напряжение в сети, где работают датчики, не может превышать 1 140 Вольт.
  • Датчик ДТ-1; ДТ-3 и ДТ-2 имеют размеры 14 х 7,2 см.
  • Датчик ДТ-4 и датчик ДТ-5 имеют размеры 18 х 7,2 см.
  • Датчик ДТ-8 имеет габариты 23 х 9 см.
  • Вес изделий не превышает 500 грамм.

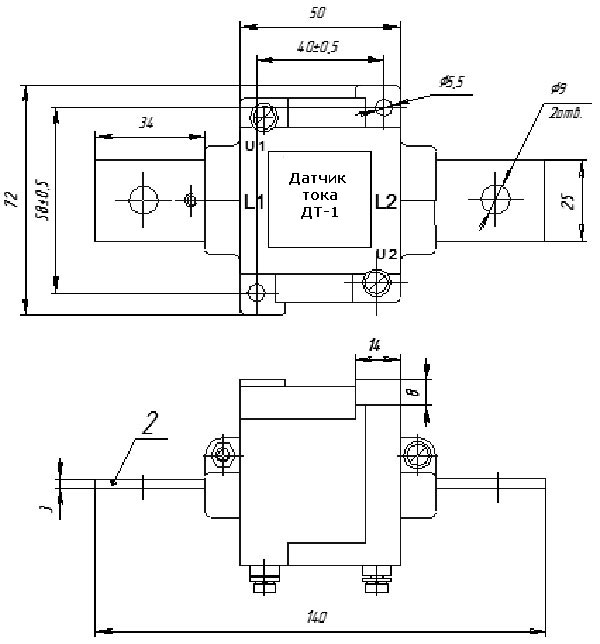

Габаритные и установочные размеры ДТ-1

Габаритные и установочные размеры Датчика ДТ-1

  • Датчик тока ДТ-1 работает с номинальным током в размере 32 / 63 Ампер.
  • Датчик тока ДТ- 2 работает с номинальным током в размере 125 Ампер.

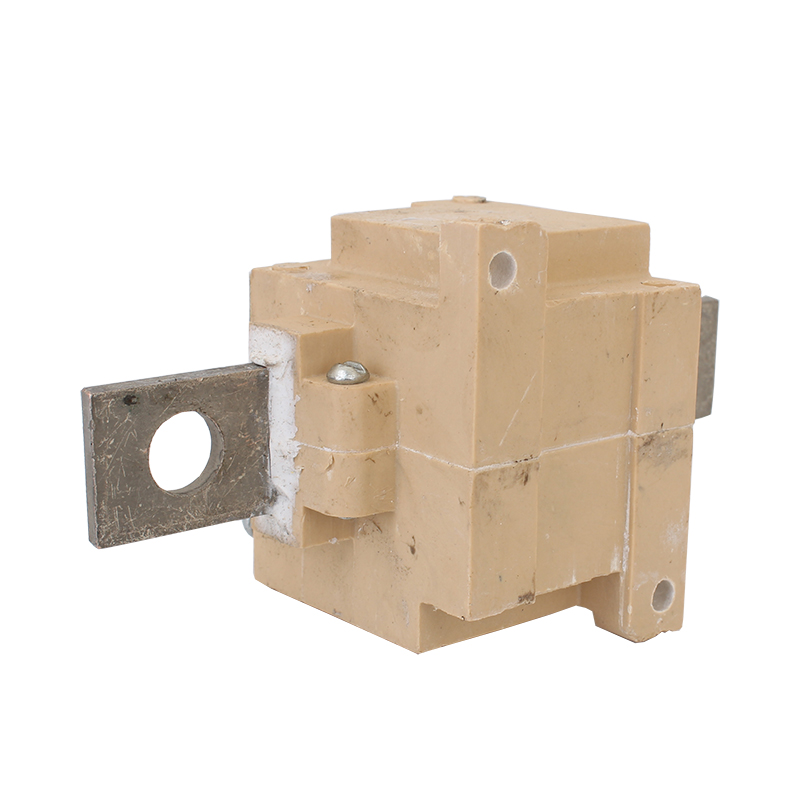

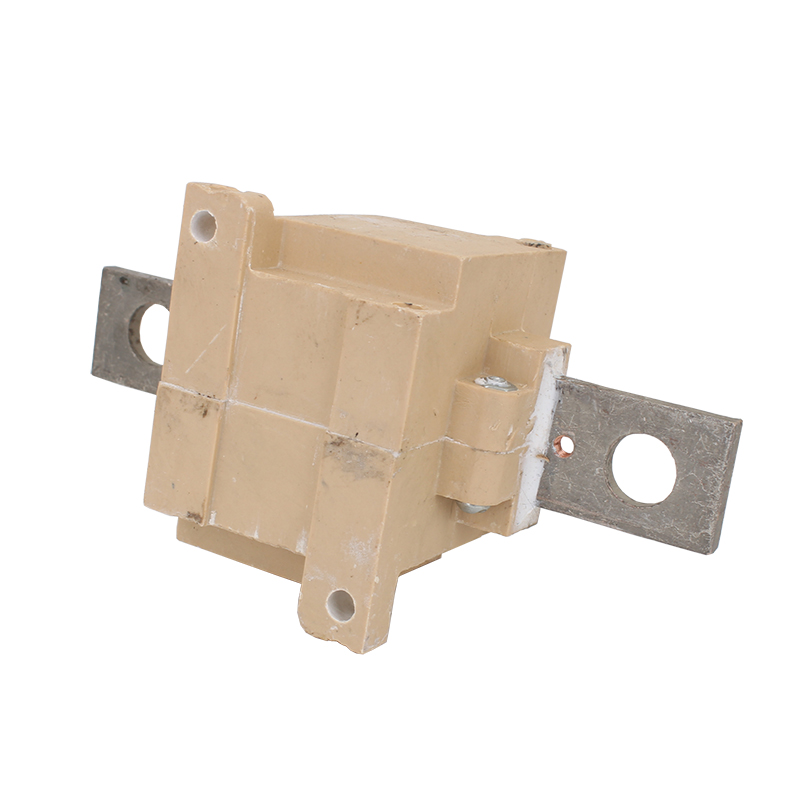

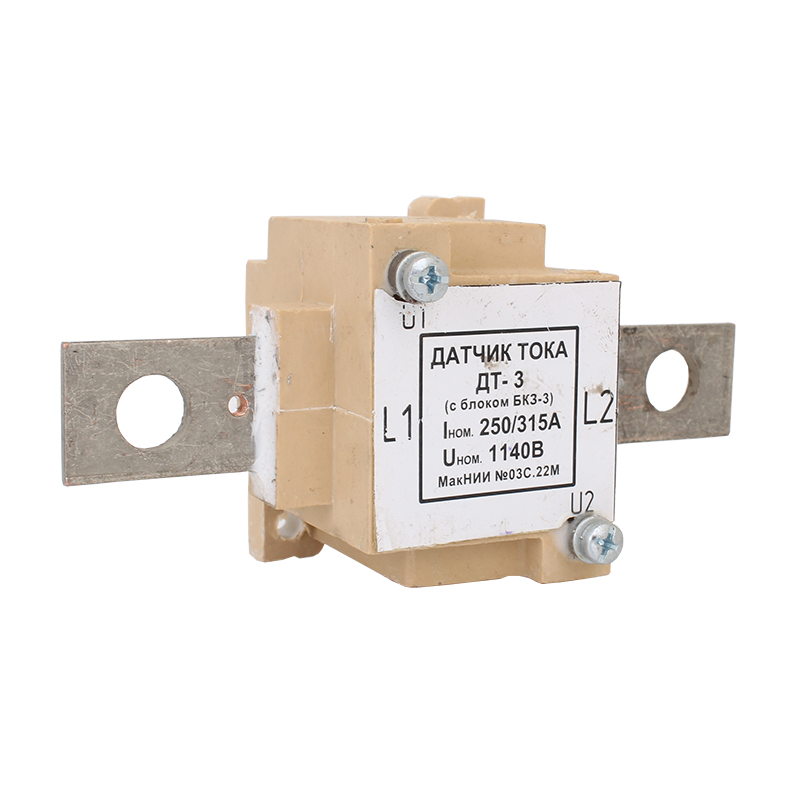

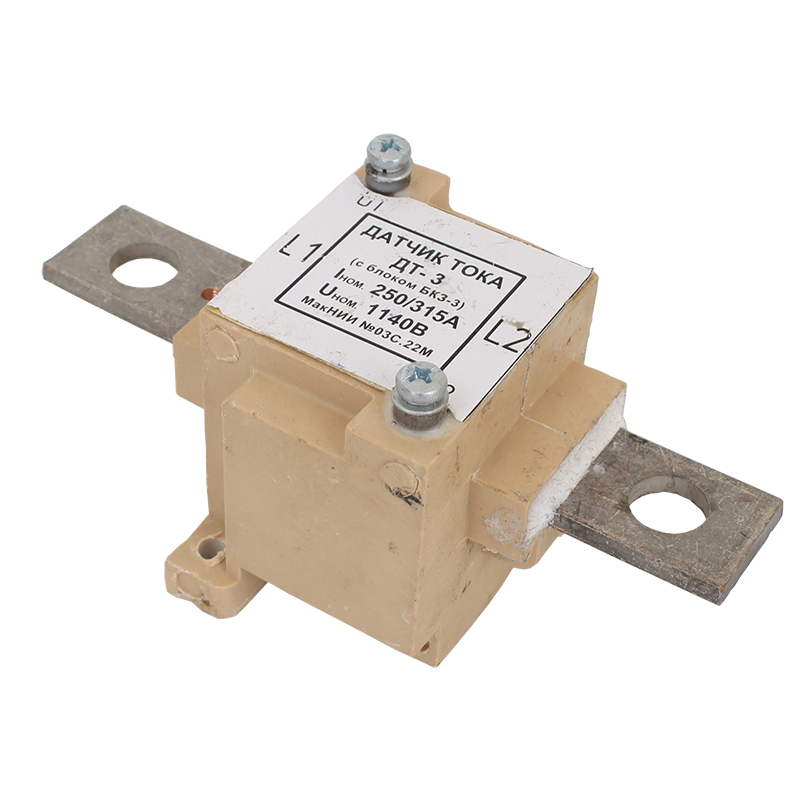

  • Датчик тока ДТ- 3 работает с номинальным током в размере 250 / 315 Ампер.

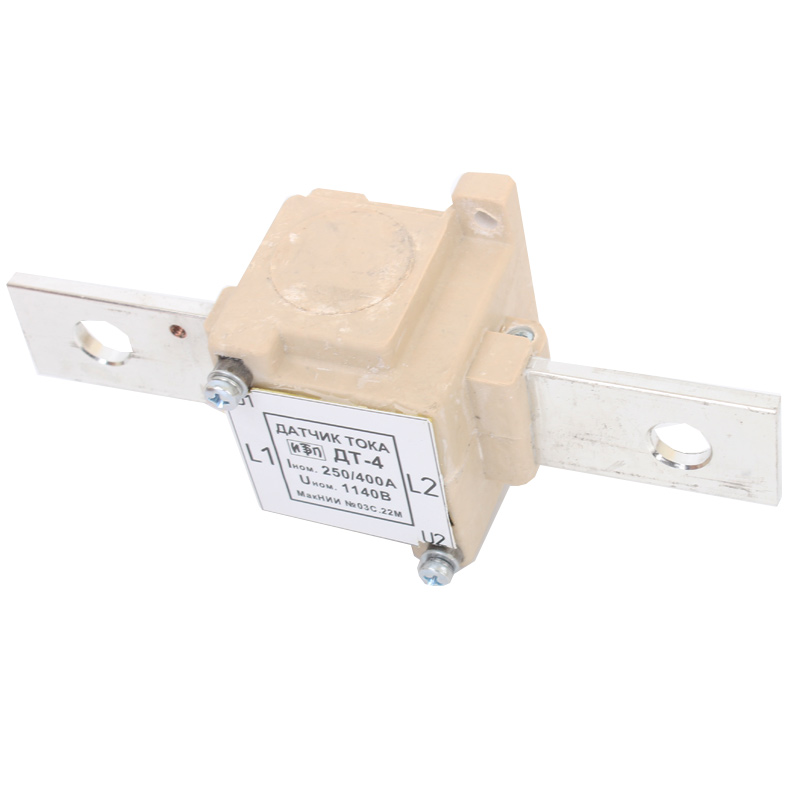

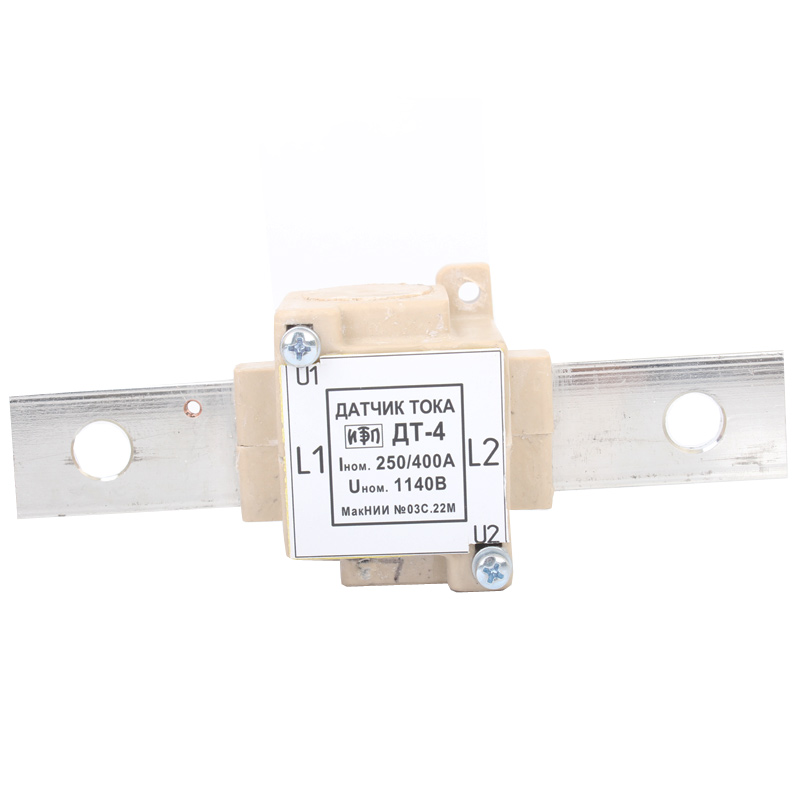

  • Датчик тока ДТ- 4 работает с номинальным током в размере 250 / 400 Ампер.
  • Датчик тока ДТ- 5 работает с номинальным током в размере 500 Ампер.
  • Датчик тока ДТ- 8 работает с номинальным током в размере 800 Ампер.
