Блоки зажимов винтовых УБЗ01, УБЗ02

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

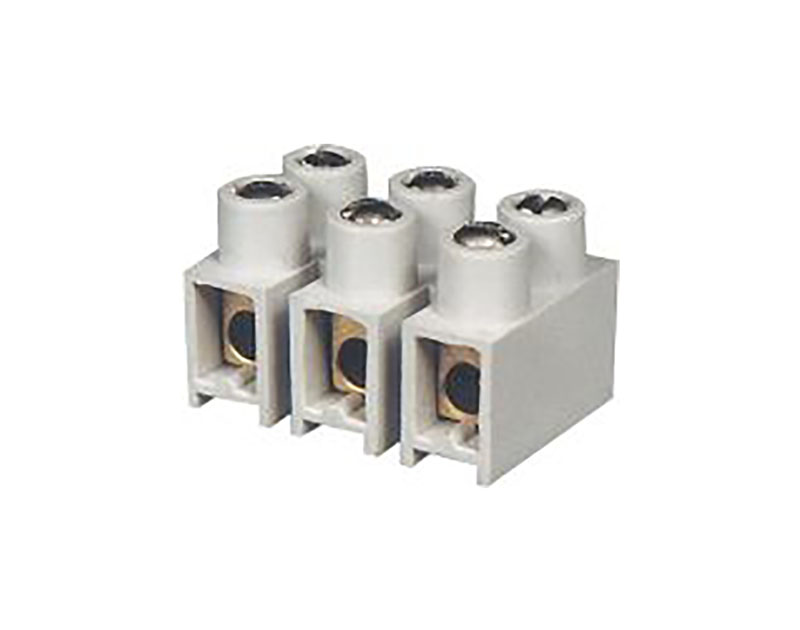

Блок зажимов винтовых УБЗ01, УБЗ02.

Блок зажимов УБЗ01(02)-6П32-Д/ДУЗ-3(2) Тип 3 ТУ У 3.53.14308479.431-2004, где:
У - Украина;
БЗ - блок зажимов;
01 (02) - условный номер серии блока зажимов;
6 - номинальное сечение зажима;
П - проходной;
32 - номинальный ток зажима;
Д/Д - присоединение проводника к гнездовому выводу с каждой стороны винтом;
У3 - вид климатического исполнения по ГОСТ 15150-69;
2 (3) - количество зажимов в блоке;
ТУ У 3.53.14308479.431-2004 - обозначение технических условий;
Тип 3 - способ установки блока зажимов.

Технические характеристики

  • Постоянный и переменный ток частотой 50 Гц, А 32;
  • Напряжение переменного тока, В 380;
  • Напряжение постоянного тока, В 220;
  • Сопротивление изоляции, МОм, не менее 20;
  • Электрическая прочность изоляции, В (действ ), не менее 2500;
  • Плотность односекундного тока, А/мм2 165
  • Наибольшая допустимая температура нагрева контактных соединений, °С 95;
  • Диаметр резьбы гнездовых выводов М4;
  • Сечение присоединяемых к выводам проводников, мм2 от 0,75 до 6,0;
  • Степень защиты блока зажимов по ГОСТ 14255 IP00;
  • Безотказная наработка на отказ, ч 5000;
  • Срок сохраняемости, лет 12.

Условия эксплуатации

  • Синусоидальная вибрация (требование по прочности):
    • диапазон частот, Гц 0,5 - 100;
    • амплитуда ускорения, м/с2 (g), не более 10 (1).
  • Механический удар многократного действия (требование по прочности):
    • пиковое ударное ускорение, м/с2 (g) 30 (3);
    • длительность действия, мс 2 - 20.
  • Повышенная рабочая температура среды, °С 40;
  • Пониженная рабочая температура среды, °С минус 45;
  • Смена температур, °С от 40 до минус 45;
  • Повышенная относительная влажность воздуха при температуре 25 °С, % 98;
  • Иней и роса.
