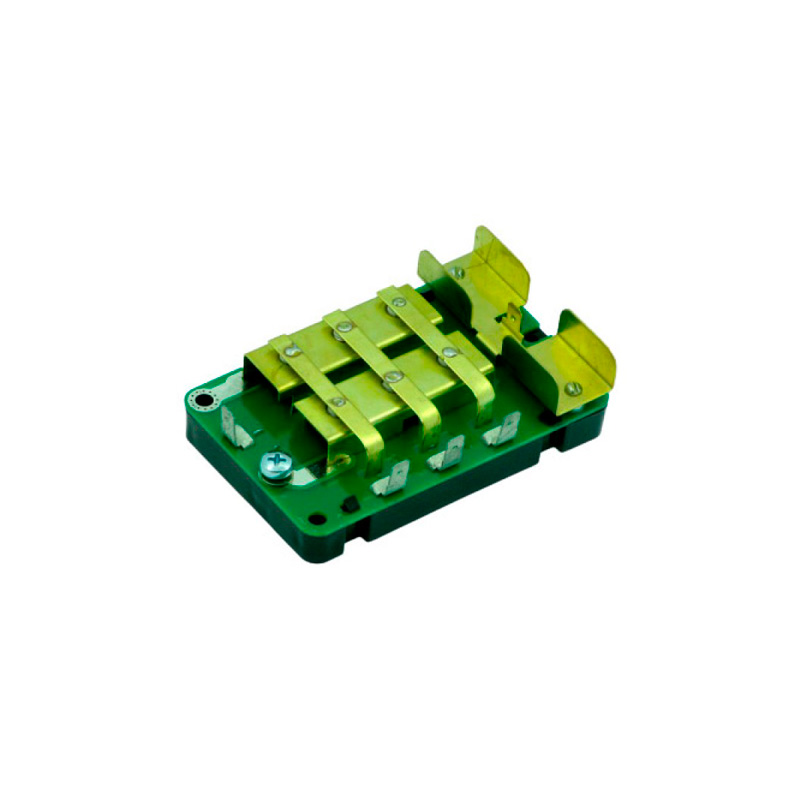

Блок выпрямительный БПВ 14-10 с клеммными соединителями
Описание
Блок БПВ 14-10 с клеммными соединителями предназначен для выпрямления трехфазного переменного тока и регулирования выпрямленного напряжения бортовой сети мотоциклов серии ИЖ в комплекте с трехфазным генератором переменного тока с номинальным напряжением 14В и аккумуляторной батареей с номинальным напряжением 12 В.
Конструкция
Блок состоит из выпрямителя и регулятора напряжения. Внутренний монтаж блока закрыт пластмассовой крышкой.
По способу подсоединения в систему электрооборудования блок изготавливается в двух исполнениях :
- с соединительным разъемом,
- с клеммными соединителями (данное изделие).
Характеристики
| Номинальное напряжение питания, В | 14 |
| Номинальный постоянный ток при естественном охлаждении, А | 8 |
| Максимальный постоянный ток, А: | |
| – при естественном охлаждении | 10 |
| – при принудительном обдуве потоком воздуха со скоростью не менее 2м/с | 20 |
| Максимальный ток в цепи обмотки возбуждения генератора, А | 3,0 |
| Габаритные размеры, мм | 111х71х33 |
| Масса БПВ 14-10, кг, не более | 1,2 |
