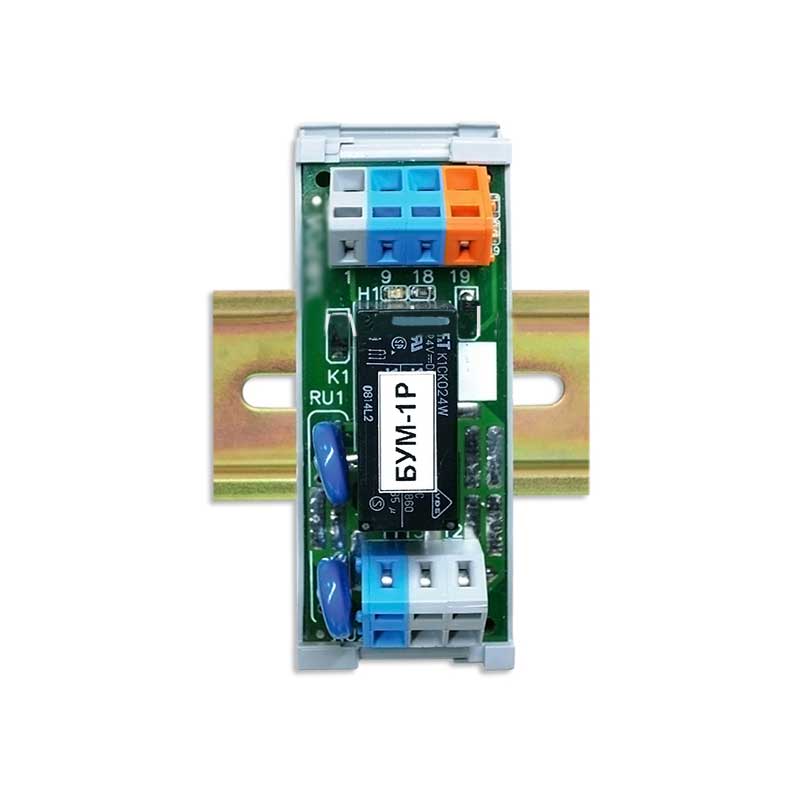

Блок усиления мощности одноканальный БУМ-1

Average: 10 (1 vote)
Категория:

Блок усиления мощности одноканальный БУМ-1 применяется для:

  • коммутации цепей переменного и постоянного тока в системах автоматического регулирования и сигнализации;
  • управления исполнительными устройствами и коммутации электрического
  • оборудования с активным и реактивным характером нагрузок. С помощью блоков БУМ-1 можно коммутировать сигнальные лампы, нагревательные элементы, электродвигатели, обмотки реле, магнитные пускатели, электропневмоклапаны и другие виды нагрузок, параметры коммутации которых, не превышают максимально допустимых;
  • индивидуальной гальванической изоляции силовых управляющих сигналов;
  • создания барьера между слаботочными и сильноточными дискретными управляющими сигналами.

При проектировании и разработке системы автоматизации это позволит:

  • разместить узлы силовых элементов в соответствующей зоне щита (вдали от основной системы управления), например, в зоне установки трансформаторов, выпрямителей, пускателей, мощных источников питания и пр.,
  • правильно спроектировать подключение слаботочных сигнальных и сильноточных силовых цепей (не допускается объединять в одном кабеле или жгуте цепи, по которым передаются слаботочные и сильноточные сигналы),
  • отделить линии высокого напряжения и линии, проводящие значительные токи, от других слаботочных линий, что значительно уменьшит электромагнитные наводки и повысит надежность системы управления.

Техническая характеристика

Значение

Входы

Количество независимых каналов коммутации

1

Диапазон изменения входного
дискретного сигнала
состояние - ОТКЛЮЧЕНО
состояние - ВКЛЮЧЕНО

от 0 В до 7 В
от 18 В до 30 В

Выходы

Тип коммутирующего элемента

электромеханическое реле с переключающимися контактами

Коммутируемое напряжение
- постоянного тока
- переменного тока

до 24 В
до 250 В

Максимальный коммутируемый ток

до 16 А переменного тока с действующим значением напряжения до 250 В

Электрические данные

Электрическое питание

напряжение постоянного тока от 19 В до 30 В

Ток потребления, не более

30 мА

Гальваническое разделение цепей

вход и выход блока гальванически изолированы друг от друга

Напряжение гальванической развязки не менее

1500 В

Корпус и условия эксплуатации

Размер корпуса (ВхШхГ)

86 х 30 х 45 мм

Масса преобразователя, не более

0,075 кг

Степень защиты

IP00

Температура окружающей среды

от -40 ºС до +70 ºС
