Блок управления БУ-3ПВ

Блок управления БУ-3ПВ предназначен для сбора информации, поступающей от локомотивных датчиков, системы АЛС, системы контроля бодрствования машиниста, модуля навигации МНГ1, системы учета топлива, вычисления пройденного пути, скорости и ускорения движения, индикации полученных результатов, регистрации полученных результатов в модуле памяти малогабаритном энергонезависимом МПМЭ-128 (МПМЭ-1.0) или на ленте блока БР-2М/1 (при наличии).

Область применения

Блок БУ-3ПВ обеспечивает предварительную световую сигнализацию при периодической проверке бдительности с реализацией алгоритма с "верхней" рукояткой бдительности (функция прибора Л159), контроль самопроизвольного ухода локомотива (функция прибора Л168), контроль несанкционированного отключения ЭПК ключом ЭПК (функция блока КОН).

Конструкция и особенности

С помощью клавиатуры в блоке управления вводятся текущее время и данные о поездной бригаде, осуществляется вызов той или иной информации на дополнительный индикатор.

Блок устанавливается в кабине локомотива.

Электронная часть блока управления находится в корпусе, на верхней части которого имеется место для установки МПМЭ-128.

МПМЭ-128 выполнен в виде отдельного съемного блока, осуществляет прием информации от БУ-3ПВ и хранение полученной информации для последующей расшифровки с помощью АРМ расшифровщика.

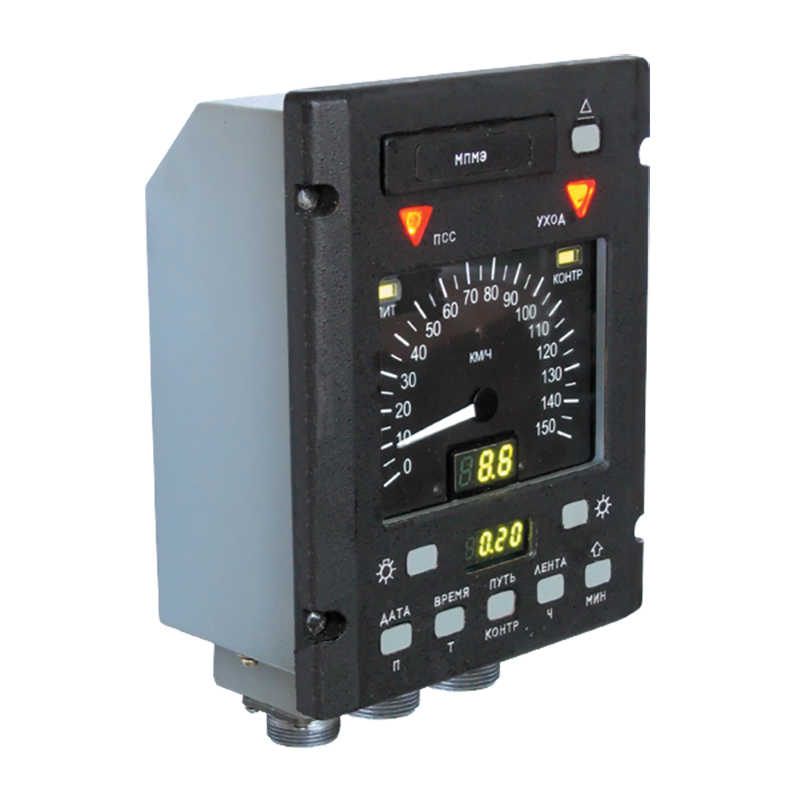

На лицевой панели блока управления расположены:

• стрелочный индикатор скорости;
• индикатор скорости цифровой;
• индикатор дополнительный;
• кнопки П, Т, КОНТР, Ч, МИН, позволяющие задавать режим работы блока, текущее время и т.п., а также вызывать на дополнительный индикатор различную информацию;
• кнопка регулировки яркости подсветки шкалы аналогового индикатора;
• кнопка регулировки яркости свечения цифровых индикаторов;
• кнопка для извлечения МПМЭ-128 из блока управления серии БУ-3ПВ;
• кнопка-индикатор УХОД для контроля самопроизвольного ухода поезда;
• индикатор ПСС, обеспечивающий предварительную световую сигнализацию при периодической проверке бдительности машиниста;
• индикатор ПИТ, сигнализирующий о наличии питания блока;
• индикатор КОНТР, сигнализирующий о наличии неисправности в блоке. При автоматическом обнаружении неисправности наблюдается мигание указанного индикатора.
