Описание

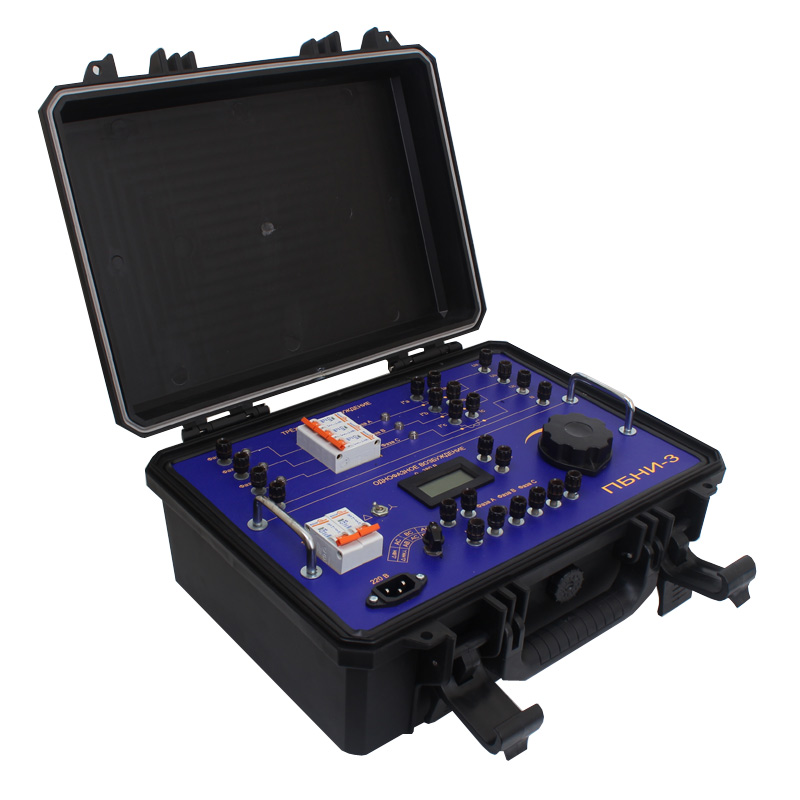

Блок низковольтных измерений ПБНИ-3 предназначен для измерения параметров силовых трансформаторов (потери холостого хода, короткого замыкания, коэффициента трансформации) при:
- однофазном пониженном напряжении возбуждения величиной до 380 В.
- тр хфазном напряжении возбуждения величиной до 380 В и токах до 30А на каждой фазе питания.
Особенности
- ПБНИ-3 работает совместно с приборами К540-3 или К-540 (в комплект поставки эти приборы не входят.)
Характеристики
| Параметры | Значение |
| Напряжение питания, В | 220 |
| Частота переменного тока, Гц | 50±2 |
| Потребляемый ток, не более, А | 10 |
| Коэффициент трансформации трансформаторов току | 20 |
| Габаритные размеры, мм | 390х310х180 |
| Масса, кг | 13 |
| Срок службы, лет | 10 |

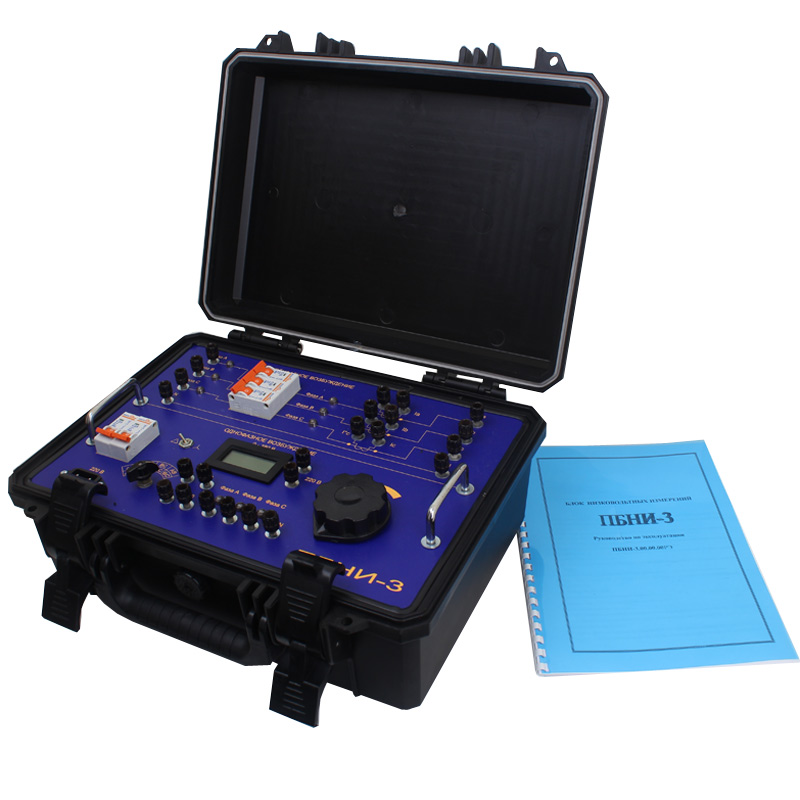

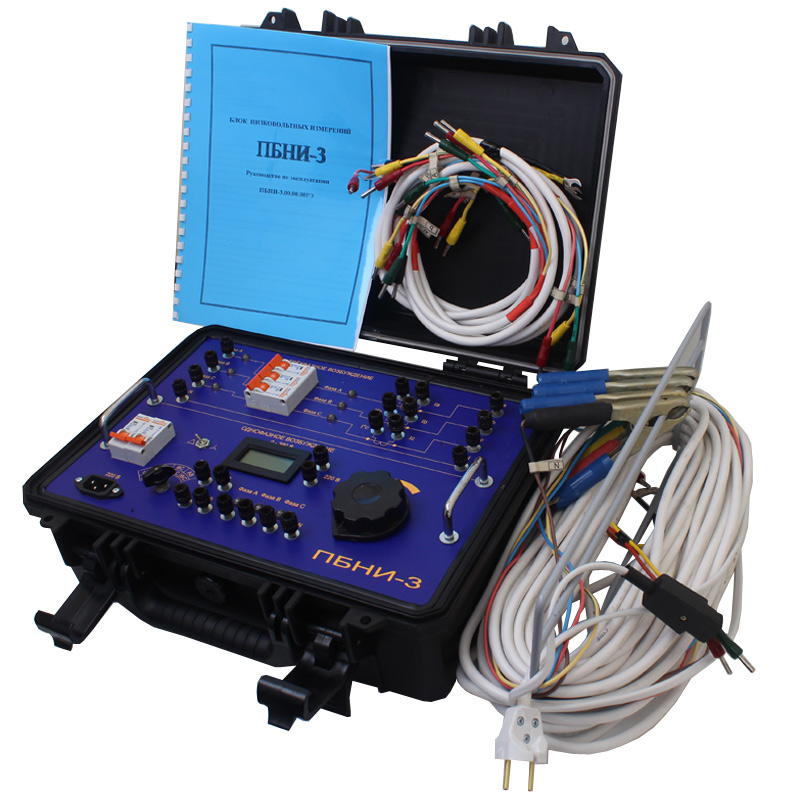

Комплектация
| № | Наименование | Кол. |
| 1 | Блок низковольтных измерений БНИ | 1 шт |
| 2 | Комплект кабелей и проводов: | |
| Кабель питания | 1шт. | |
| Провод соединительный | 6шт. | |
| Кабель выходной | 2шт. | |
| 3 | Руководство по эксплуатации. ПБНИ-3.00.00.00РЭ | 1 экз |
