Блок БДКр для АВ3000

No votes yet
Категория:

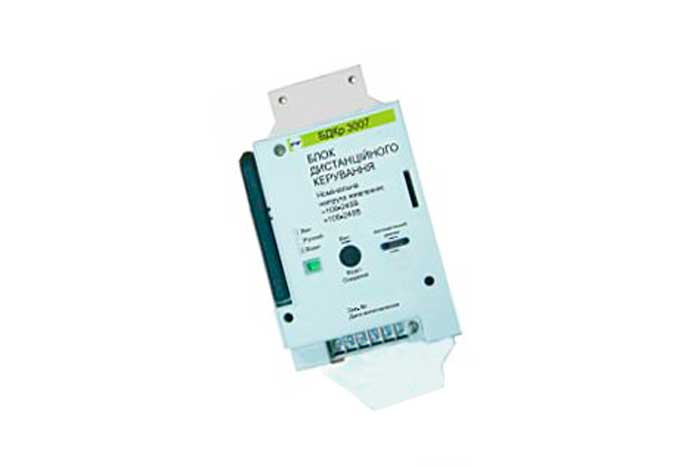

Блок БДКр предназначен для дистанционного включения и отключения автоматических выключателей серии АВ3000.

Особенности

Блоки дистанционного управления БДКр для автоматических выключателей имеют:

  • электромеханику закрытого типоисполнения,
  • возможность быстрого монтажа на автоматический выключатель,
  • удобство подключения цепей управления и защиту от прикосновения к токоведущим частям клеммной колодки подключения электропривода,
  • небольшое электропотребление,
  • возможность ручного управления,
  • небольшие габариты и массу.
Модификации
Типоисполнение Номиналы автоматических выключателей АВ3000 с возможнотью установки БДКр, А
БДКр 3/1 10, 16,20,25,32,40,63
БДКр 3/2 16,20,25,32,40,63,80, 100
БДКр 3/3 100, 125, 160,200,225
БДКр 3/4 250,315,350,400
БДКр 3/5 400, 500, 630
БДКр 3/6 630, 700, 800
БДКр 3/7 800, 1000, 1250
Габаритные размеры
Тип выключателя Размеры, мм
А В С Е Н W d
АВ3001 102 74 79 117 11,5 25 3,5
АВ3002 116 90 77 129 11,5 12,5 4,5
АВ3003 116 90 77 126 11,5 15 4,5
АВ3004 176 130 115 194 27 44 6,5
АВ3005 176 130 115 200 27 58 6,5
АВ3006 176 130 115 243 31 70 6,5
АВ3007 176 130 115 300 38 70 6,5

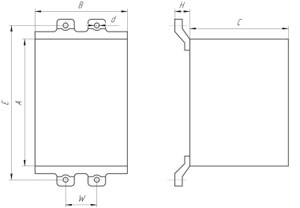

Рис.1 Габаритные и установочные размеры блоков дистанционного управления БДКр для АВ3000.

Рис.1 Габаритные и установочные размеры блоков дистанционного управления БДКр для АВ3000.
