ББП30Л-12(Б), ББП30Л-24(Б)

Документация:
Паспорт(1.18 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Бесперебойный блок питания «ББП30Л-12» применяется для питания устройств, которые должны быть запитаны постоянно, даже при отключении сетевого напряжения (например: охранные системы, домофоны, системы связи и т.д.).
Устройство выпускается в трех конструктивных вариантах исполнения:

  • вариант №1 - законченное изделие в металлическом боксе с местом под резервный аккумулятор

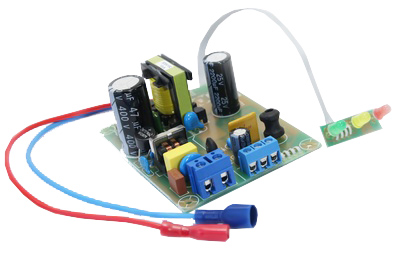

  • вариант №2 - в виде настроенной платы с клеммами под винт для совместного использования в составе с другими радиоэлектронными блоками;

Каждый конструктивный вариант блока выпускается в двух электрических модификациях - "12В" и "24В".

Функциональные возможности

  • Защита от превышения и от понижения входного напряжения;
  • защита от перегрева;
  • защита от короткого замыкания в нагрузке;
  • защита от переполюсовки и перегрузки аккумулятора (предохранитель 5А);
  • автоматическое зарядное устройство с режимом стабилизации тока;
  • защита аккумулятора от глубокого разряда (при работе блока от АК);
  • светодиодная индикация режимов работы (зеленый - работа блока от сети, желтый - наличие выходного напряжения, красный - заряд аккумулятора).
  • Транзисторный выход - наличие сети (открытый коллектор).

Характеристики

Технические характеристики
№ п/п Наименование параметра Ед. изм. Значения для модификаций
- 12В -24В
1 Входное напряжение В ~155…~245
2 Выходное напряжение В 12/10,5…13,8 24/21…27,6
3 Общая нестабильность % 5
4 Выходной ток ном. A 2,0 1,0
5 Выходной ток max. А 2,2 1,1
6 Ток заряда АК A 0,30…0,40 0,30…0,40
7 Напряжение заряда АК В 13,5-13,8 27,0-27,6
8 Напряжение отсечки АК В 10,0-11,0 20,0-22,0
9 tC диапазон C 0…+45
10 Режим работы   долговременный
11 Габаритные размеры мм а)200х168х75(Б)
б)85х65х35
