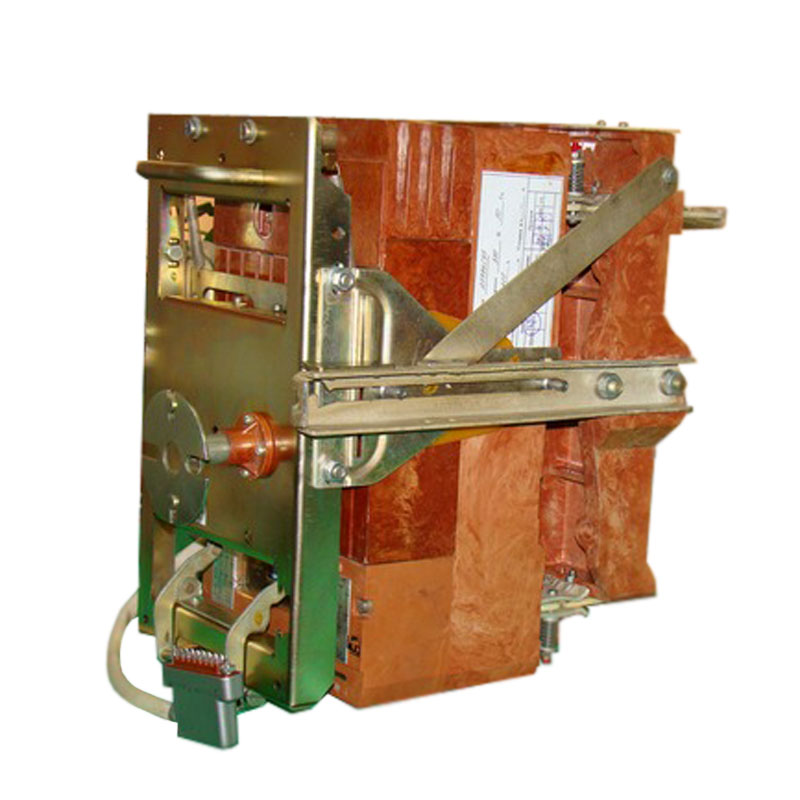

Автоматический выключатель А3794С

Голосов: 1
Документация:
Паспорт(774.02 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Автоматический выключатель А3794С предназначен для проведения тока в нормальном режиме, для избирательной защиты при коротких замыканиях, для защиты при перегрузках недопустимой продолжительности и для нечастых (до 30 раз в сутки) оперативных включений и отключений электрических цепей напряжением до 380В переменного тока частоты 50 и 60Гц.

Особенности

  • Выключатели выпускаются в стационарном и в выдвижном исполнениях.
  • Выключатели могут оснащаться независимым расцепителем, расцепителем нулевого напряжения, свободными контактами, электромагнитным приводом, ручным дистанционным приводом (в выдвижном исполнении).
Технические характеристики
Параметры Значение
Номинальный ток, А 630
Категория применения В
Номинальные токи полупроводниковых расцепителей (РП), А 250; 400; 630
Регулируемые значения номинальных рабочих токов IR, А 160; 200;250. 250; 315; 400. 400; 500; 630
Начальный ток срабатывания в зоне токов перегрузки, кратный номинальному рабочему току РП 1,25
Уставка по времени срабатывания в зоне токов перегрузки при токе 6IR, с 4; 8; 16
Уставки по времени срабатывания в зоне токов короткого замыкания, с 0,1; 0,25; 0,4
Уставки по току срабатывания в зоне токов короткого замыкания, кратные номинальному рабочему току 2; 3; 5; 7; 10
Номинальный кратковременно выдерживаемый ток, кА 20
Номинальная рабочая наибольшая отключающая способность, кА 50,5
Износостойкость выключателей:
  • общее количество циклов ВО
  • количество циклов ВО под нагрузкой
16000
3000
Габаритные размеры, мм 225х400х160
Масса, кг:
  • стационарное исполнение
  • с электромагнитным приводом
19,2
24,6
