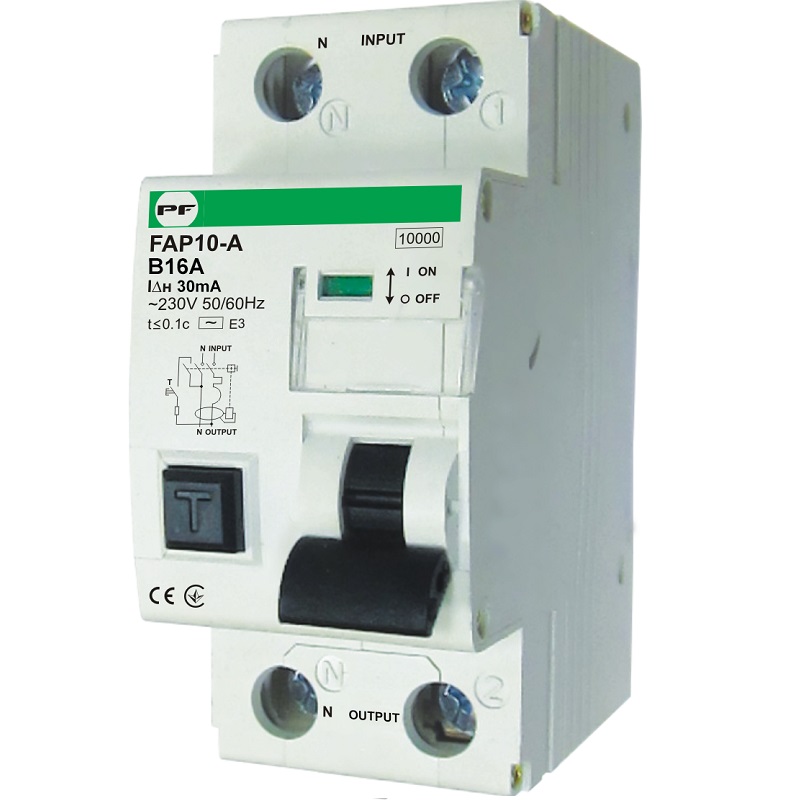

Автомат защитного отключения FAP10-A В16A 30mA
Описание
Автомат защитного отключения FAP10-A В16A 30mA применяется на объектах гражданского строительства и административно-коммерческого назначения для защиты оборудования и избежания поражения электрическим током.
Характеристики
| Стандарт | IEC 61009 |
| Количество полюсов | 1P+N |
| Номинальный рабочий ток, A | 16 |
| Ток утечки lΔn, mA | 30 |
| Номинальное рабочее напряжение, V | ~230 |
| Характеристика отключения | В |
| Предельная коммутационная способность, Icu, A | 10 000 |
| Категория применения | A |
| Коммутационная износостойкость (количество циклов вкл. / откл.) |
6 000/20 000 (электрическая / механическая) |
| Пересечение проводников, что подключаются, mm2 | до 25 |
| Тип дифференциальной защиты | электромеханический |
| Номинальное напряжение изоляции Ui, V | 500 |
| Номинальная импульсное напряжение Uimp, V | 4 000 |
| Номинальная частота, Hz | 50/60 |
| Селективный класс | 3 |
| Продолжительность мгновенного отключения, s | ⩽0.1 |
| Степень защиты | IP20 |
| Момент зажима болтов, Nm | 3.5 |
| Крепления на DIN-рейку | 35х7.5 |
| Подключение гребенчатой шиной | да |
| Рабочее положение | любое |
| Высота над уровнем моря, m | 2 000 |
| Диапазон рабочих температур, °C | -25...+55 |
| Температура хранения, °C | -25...+70 |
Схемы
Рис.1. Принципиальная схема подключения автомата защитного отключения FAP10-A В16A 30mA
