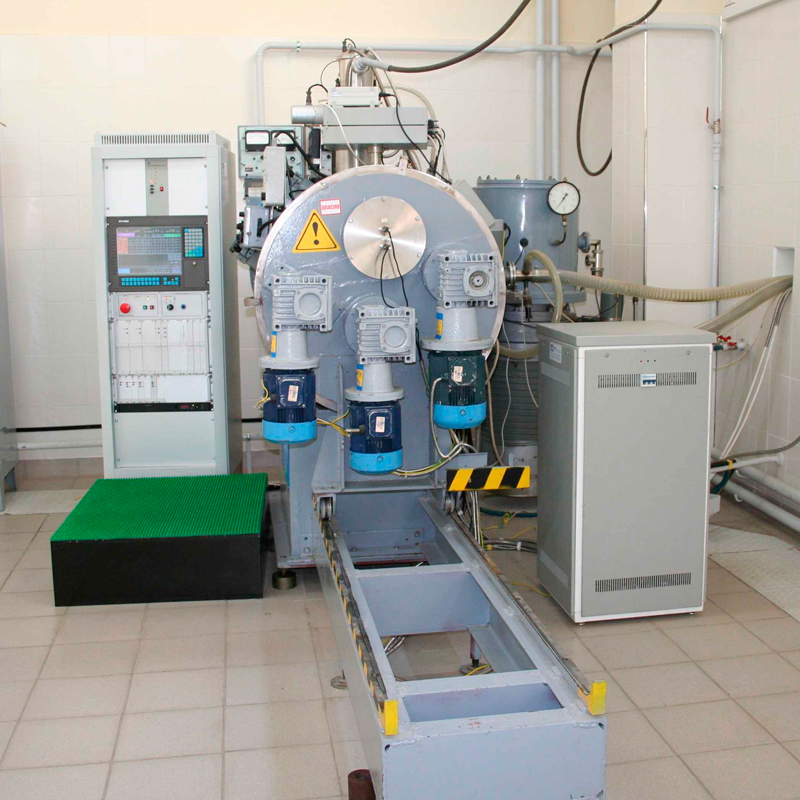

Аппаратура ЭЛА-2000

No votes yet

Электронно-лучевая сварочная аппаратура ЭЛА-2000/6, ЭЛА-2000/30В, ЭЛА-2000/60В, ЭЛА-2000/120 является электротехническим оборудованием для выполнения неразъемного соединения металлических изделий.

Назначение

Позволяет реализовать однопроходное сваривание металлических сплавов в вакууме, что востребовано при:

  • самолетостроении,
  • кораблестроении,
  • машиностроении,
  • космической отрасли.

Устройство и работа

В составе аппаратуры имеются узлы:

  • лучевой развертки,
  • лучевого наведения,
  • бинарного преломления,
  • предотвращения образования дефектов.

Особенностями конструкции являются:

  • триодная пушка,
  • лантаноборидный катод пушки,
  • размещение пушки на манипуляторе,
  • работа сканера в режиме отраженных электродов.

Параметр

Значение

Мощность луча

<6 Вт (модель 6)

<30 Вт (модель 30В)

<60 Вт (модель 60В)

<120 Вт (модель 120)

Ускоряющее напряжение

120 кВ (модель 120)

60 кВ (остальные)

Минимальный сварочный ток

0,1 мА (модель 6)

1 мА (остальные)

Максимальный сварочный ток

0,1 А (модель 6)

0,5 А (модель 30В)

1 А (остальные)

Стабильность ускоряющего напряжения

±0,5%

Стабильность сварочного тока

±0,5%

Угловая величина лучевого отклонения

±7°

Длительность стартового фронта сварочного тока

(1÷8) с

Длительность финишного спада сварочного и фокусировочного тока

(2÷140) с

Длительность срабатывания пушечного вакуумного клапана

2 с (модель 6)

10 с (остальные)

Частота лучевой развертки

(750÷850) Гц

Расстояние между изделием и срезом пушки

(5÷45) см (модель 6)

(10÷50) см (остальные)

Мощность потребления электроэнергии

10 кВА (модель 6)

57 кВА (модель 30В)

90 кВА (модель 60В)

220 кВА (модель 120)

Минимальное водопотребление на охлаждение

25 литров

Давление водоснабжения

(0,3÷0,4) мПа

Объем камеры сварочной машины

(0,25/1,7) куб.м

Перемещение сварочной машины по оси X

30см (для объема 0,25куб.м)

60см (для объема 1,7куб.м)

Перемещение сварочной машины по оси Y

15см (для объема 0,25куб.м)

40см (для объема 1,7куб.м)

Скорость перемещения сварочной машины

(1,5÷10)мм/с (для объема 0,25куб.м)

(1,2÷12) мм/с (для объема 1,7куб.м)

Точность позиционирования сварочной машины

±0,1 мм (для объема 0,25куб.м)

±0,15 мм (для объема 1,7куб.м)

Скорость вращения сварочной машины

(0,1÷15) rpm (для объема 0,25куб.м)

(0,08÷17) rpm (для объема 1,7куб.м)

Диаметр планшайбы сварочной машины

30 см (для объема 0,25куб.м)

60 см (для объема 1,7куб.м)

Вес свариваемой детали

<100 кг (для объема 0,25куб.м)

<500 кг (для объема 1,7куб.м)

Мощность электронно-лучевого модуля

(6/30)кВт (для объема 0,25куб.м)

(30/60)кВт (для объема 1,7куб.м)

Толщина свариваемых углеродистых сталей

<1 см (модель 6)

<7,5 см (модель 30В)

<10 см (модель 60В)

<20 см (модель 120)

Толщина свариваемых аустенитных сплавов

<1,5 см (модель 6)

<9 см (модель 30В)

<12 см (модель 60В)

<25 см (модель 120)

Толщина свариваемых титановых сплавов

<2 см (модель 6)

<11 см (модель 30В)

<15 см (модель 60В)

<30см (модель 120)

Толщина свариваемых алюминиевых сплавов

<2,5 см (модель 6)

<15 см (модель 30В)

<20 см (модель 60В)

<40 см (модель 120)

Отношение глубины к ширине сварочного шва

3с м (для алюминиевых сплавов)

(1,5÷2) см (остальные сплавы)

Размер

550х290х205 мм (пушка)

1388х1270х1294 мм (высоковольтный блок II)

780х690х440 мм (токовые ограничители)

Размер высоковольтного блока I

866х963х857 мм (модель 6)

1340х1218х1180 мм (модель 30 В)

1355х1372х1064 мм (модель 60 В)

1388х1064х1350 мм (модель 120)

Размер регулятора напряжения

1414х862х660 мм (модель 30 В)

1502х862х660 мм (модель 60 В)

1480х1572х1034 мм (модель 120)

Размер пульта

100х200х200 мм (модель 6)

360х150х480 мм (остальные)

Размер силового шкафа

1600х850х650 мм (модель 6)

1648х570х554 мм (модель 120)

1408х570х554 мм (остальные)

Размер стойки управления

1600х850х650мм (модель 6)

1230х1200х800мм (остальные)

Размер сварочной машины

700х600х600мм (для объема 0,25 куб.м)

1200х1200х1200мм (для объема 1,7 куб.м)

Вес изделия

1 тонна 400 кг (модель 6)

2 тонна 7 кг (модель 30 В)

3 тонны (модель 60 В)

6 тонн (модель 120)

Существует 4 модификации аппаратуры ЭЛА, различающиеся техническими характеристиками, в том числе, мощностью луча (указывается числовым индексом в названии).
