Установка сухих испытаний АСИ-25

Установка АСИ-25 для сухих испытаний промышленно частоты оснащена экраном цифровой индикации, на котором демонстрируется тестовое напряжение. Также прибор имеет дисплей на лицевой поверхности. Данный дисплей может показывать до 99 знаков. Особенности конструкции АСИ-25 позволяют использовать прибор в производственной мониторинговой системе РТП. Помимо этого, устройство АСИ-25 имеет функцию плавного выставления и регулировки тестового напряжения, а также цифровой индикатор количества пробоев.

Назначение аппарата АСИ-25

Сферой применения прибора АСИ является испытание посредством больших токов различных проводов, изолированных кабельных жил, защитных шлангов и шнуров. Целью данных испытаний является выявление дефектов и нарушений в изоляционном слое. Рабочий метод тестирования – напряжение, подаваемое синусоидально. Прибор АСИ-25 позволяет обнаружить скрытые, и сквозные дефекты и повреждения в испытуемых изделиях. Максимальная скорость подачи изделий равняется 200 м / мин.

Устройство и работа

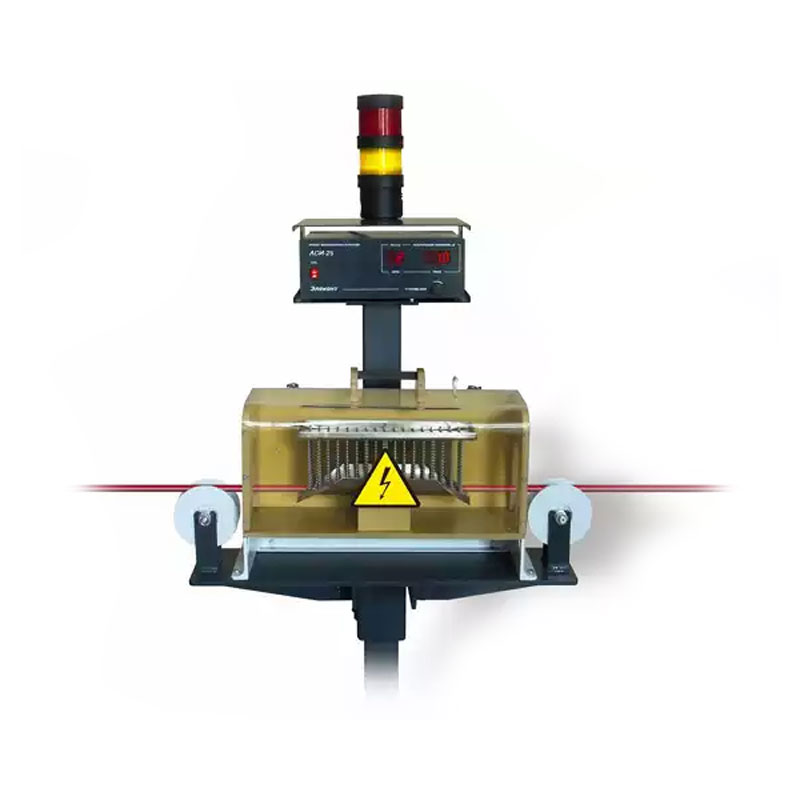

Установка совершения сухих испытаний АСИ-25 устанавливается на монтажную стойку и включает в себя высоковольтный трансформатор, электродный шариковый узел (ЭШУ), устройство звукового и светового оповещения и направляющие ролики. Сутью испытательного метода является подача тестируемого изделия через ролики в ЭШУ, где происходит подача напряжения на изоляционный слой и обнаружение возможных дефектов и повреждений.

Эксплуатационные условия:

Напряжение (выходной размер)

Минимум 1 кВ, максимум 25 кВ

Погрешность по напряжению

Менее пяти процентов

Электродный узел рассчитан на нагрузку

В размере 300 пФ, по сопротивлению 10 МОм

Интерфейсная информация:

Интерфейс коммуникаций

Протокольный вариант Modbus, двухпроводной вариант RS485

С какой сигнализацией происходит пробой нашей изоляции:

Свет и звук

Маячок светосигнального типа, есть зуммер

Релейный вариант выхода

Один контакт уровня NO + два контакта уровня NC
Контакт рассчитан на ток 2 А, напряжением 220 В



Подается сигнал рабочей длительностью

В 1 секунду

Питание (показатели):

Уровень напряжения

Примерно 220 В

Частота в розетке

Примерно 50 Гц

Мощность рабочего потребления

50 Ватт

Внешняя конструкция:

Масса установки

43 килограмма

Электродный вариант шарикового узла, который находится на стойке:

Длина (электрод)

18 см

Материал (электрод)

Шариковая цепочка из нержавейки

Можно испытывать кабельные провода диаметров

До 30,01 мм

Степень установленной защиты

Уровень IP00
