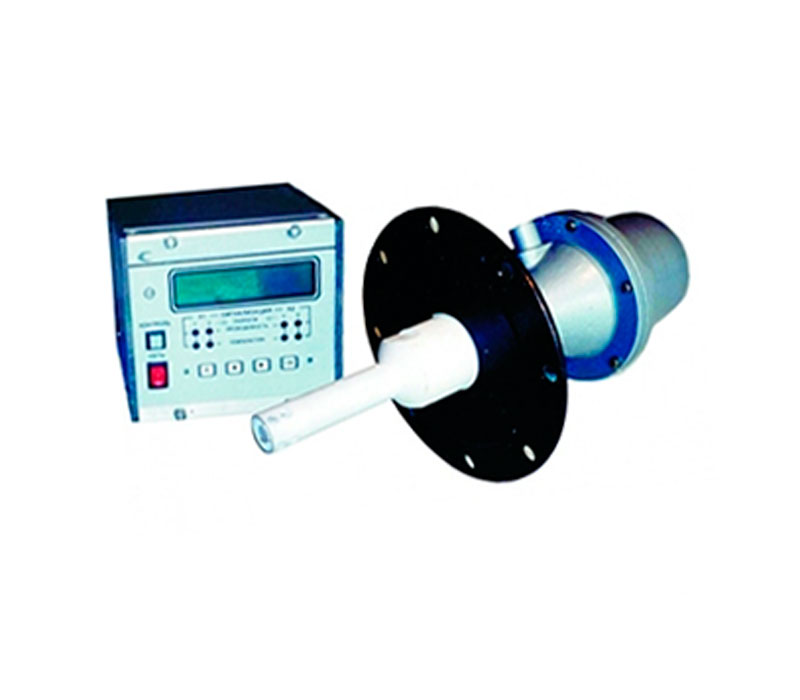

Анализатор жидкости кондуктометрический КВЧ-5М

No votes yet
Категория:

Концентратомеры кондуктометрические (кондуктометры) КВЧ 5М (ТУ У 14082639.001-2000) предназначены для измерения электропроводности водных растворов и пульп и концентрации кислот, солей и щелочей в водных растворах.

Область применения

В химической промышленности применяются при производстве кислот, щелочей и солевых растворов, а также в технологических процессах их использования.

Применяются для контроля концентрации олеума в процессе его получения и переработки, где отбор проб для анализа связан с большими трудностями и сложностью обеспечения техники безопасности. Процесс получения олеума энергоемкий, поэтому оптимальное ведение техпроцесса является энергосберегающим.

В металлургической промышленности применяются для контроля проводимости в травильных ваннах листового проката, что улучшает качество проката, уменьшает расход химикатов.

В теплоэнергетике с помощью приборов непрерывно контролируют растворы (H2SO4, NaOH, NaCl), используемые при регенерации фильтров в цехах. Позволяет автоматизировать процесс регенерации, при этом экономится вода, расходные химикаты и выбирается оптимальное время регенерации фильтра.

Преимущества

  • безэлектродный чувствительный элемент штыревого или тороидального типа;
  • возможность подключения двух датчиков к одному блоку (один прибор заменяет два)
  • кислотощелочестойкое защитное покрытие датчика;
  • встроенная термокомпенсация;
  • аналоговый (0-5, 4-20 или 0-20 мА) выходные сигналы;
  • возможность установки стандартного цифрового выхода RS 485;
  • до 8 порогов сигнализации по температуре, концентрации или проводимости;
  • установка порогов сигнализации и выбор режимов индикации производится пользователем с помощью клавиатуры на измерительном преобразователе (блоке);
  • двухрядный жидкокристаллический индикатор с подсветкой;
  • возможность применения в различных средах, в т. ч.  для контроля вязких сред, сбросов  промышленных  производств, растворов с  абразивными  включениями, и плёнкообразующих сред;
  • возможность размещения измерительного преобразователя непосредственно в трубопроводе или емкости с анализируемой средой (глубина погружения чувствительного элемента – до 2500 мм);
  • возможность работы в составе АСУ ТП;

Стандартные диапазоны измерения

Технические характеристики
Диапазон измерения
  • по проводимости:
Любой в диапазоне от 0,5 до 100 См/м
  • по температуре
0-50 или 0-100 С
  • по концентрации
NaCl (натрий хлористый)

H2SO4 (серная кислота)

HCl (соляная кислота)

H2SiF6 (кремнийфтористоводородная кислота)

HNO3 (азотная кислота)

H3РО4 (фосфорная кислота)

Пульпа в экстракторе фосфорной кислоты

NaOH (едкий натрий)

SO3 своб. (олеум)

Al2(SO4)3 (сульфат алюминия)

Al2Cl3 (хлорид алюминия)

FeCl3 (хлорное железо)

KCl (Калий хлористый)

Погрешность измерения: 0,4 - 4% (в зависимости от среды и диапазона измерения), 0,5 С (по температуре)
Градуировочная температура (tгр) 15 - 85 С (по треб. Заказчика)
Диапазон автотермокомпенсации tгр ± 15 С (или по требованию Заказчика)
Выходной сигнал 0 - 5 или 4 - 20 мА пост. тока
Индикация (концентрация, проводимость, темпетатура) Двухрядный буквенно-цифровой индикатор
Сигнализация по концентрации Световая, «сухие» контакты
Сигнализация по температуре Световая, «сухие» контакты
Давление анализируемой среды Не более 0,5 МПа

(При необходимости – до 1,2 МПа)

Питание прибора 220 В, 50 Гц
Потребляемая мощность Не более 15 ВА
Средняя наработка на отказ Не менее 21000 ч
Средний срок службы Не менее 10 лет
Габаритные размеры:
  • проточный датчик:
214х376 мм
  • погружной датчик:
214х376…2500 мм
  • блок
157х141х200 мм
