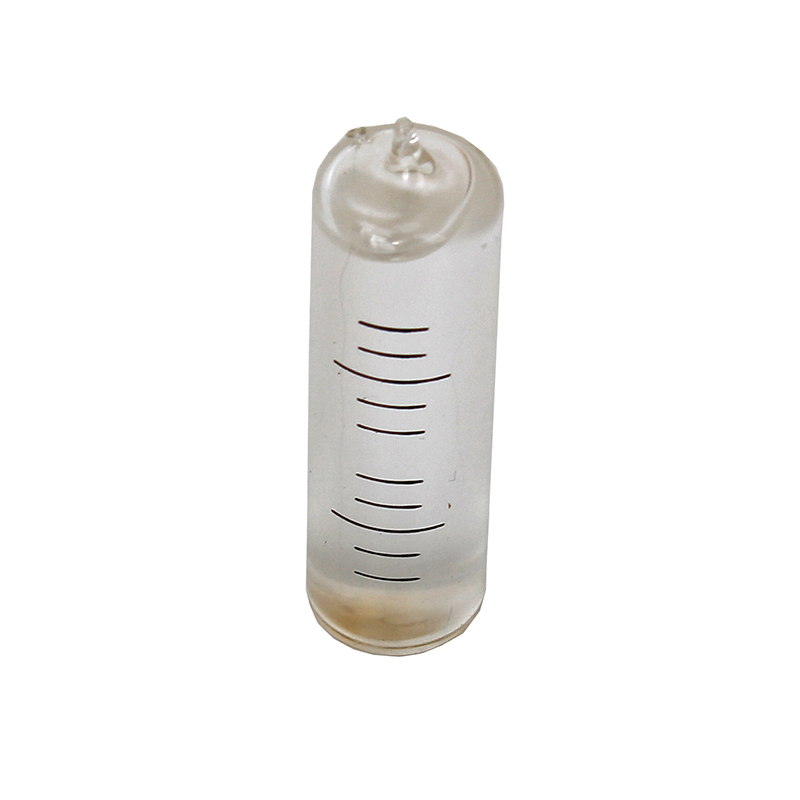

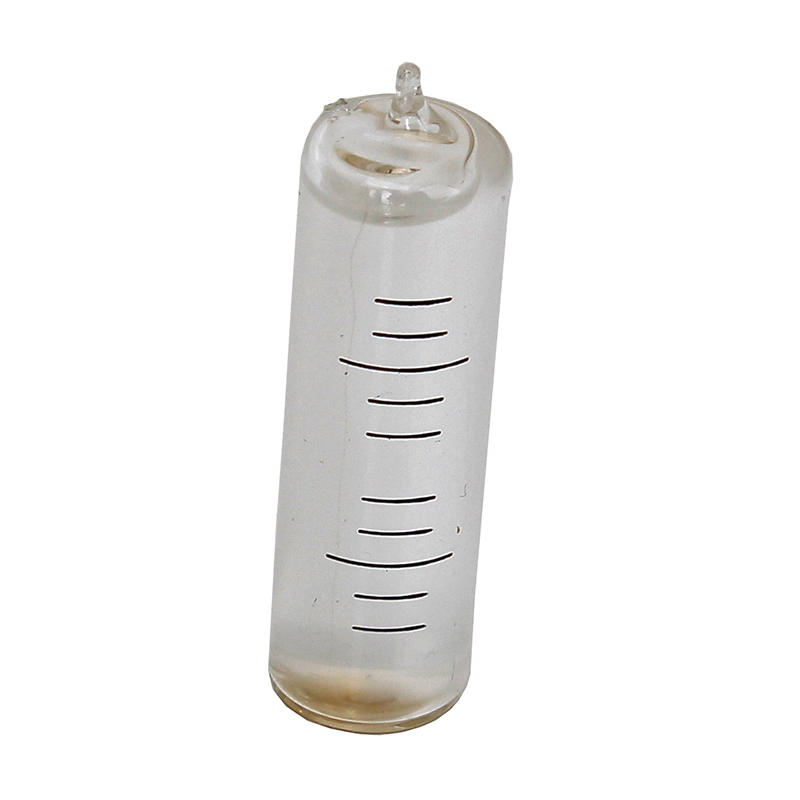

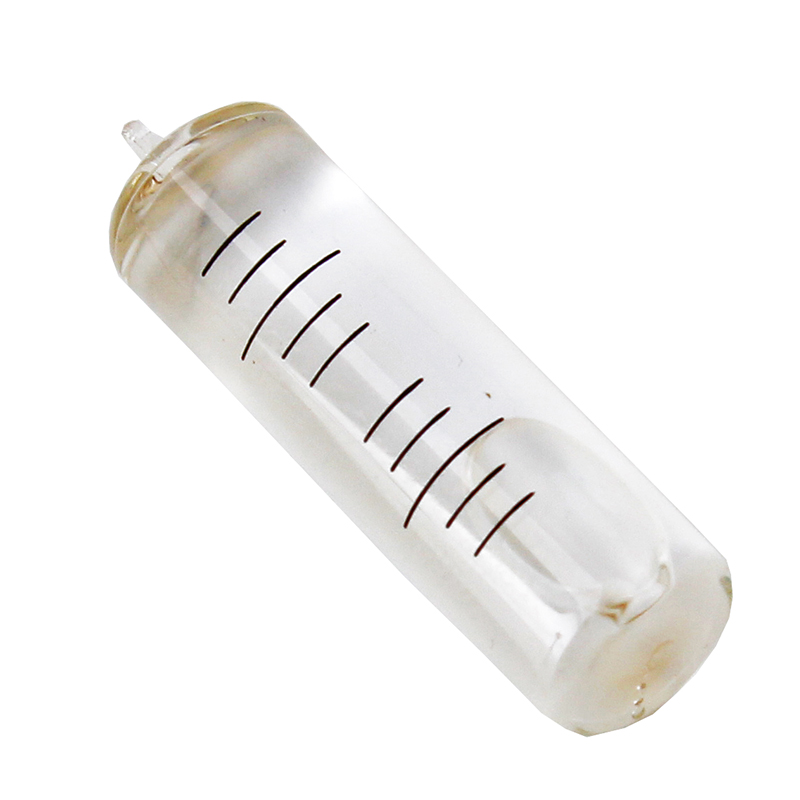

Ампула уровня АКН, АЦПН
Описание
Ампула уровня АКН-60-44, АКН-20/17, АКН-10/17, АЦПН-11х39, АЦПН-11х64 относятся к сверхточным измерителям, предназначенным для работы с малыми угловыми величинами. Гидромеханическая конструкция данных приборов позволяет выполнять вертикальный и горизонтальный монтаж оборудования, функциональность которого зависит от точного позиционирования в пространстве.
Область применения ампулы
Ампула АКН, АЦПН задействуются во время монтажно-строительных работ, при установке оборудования в производственных цехах.
Устройство и работа ампулы АКН, АЦПН
Основным материалом корпуса ампул является прочное стекло. На его поверхность нанесено измерительное деление, отметка центра и оси. Дискретное значение отдельного элемента деления равно номинальной величине угла. При повороте ампулы пузырек смещается на 2 миллиметра, соответственно угол поворота приравнивается к значению цены деления конкретной модели ампулы. С помощью центральной отметки можно зафиксировать положение в 0 градусов.

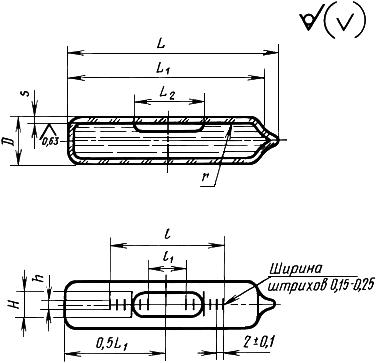

Рис.1 - Схема ампулы уровня АКН, АЦПН
Характеристики
|
Параметр |
Модель ампулы |
||||
|
Ампула АКН-60-44 |
Ампула АКН-20/17 |
Ампула АКН-10/17 |
Ампула АЦПН-11×39 |
Ампула АЦПН-11×64 |
|
|
Рекомендуемый режим рабочих температур, 0С |
-50..+50 |
||||
|
Цена деления |
60’ |
20’ |
10’ |
3’ |
15” |
|
Диаметр корпуса, мм |
44 |
17 |
11 |
||
|
Высота корпуса, мм |
13 |
11 |
11 |
- |
- |
|
Диаметр пузырька, мм |
14 |
5 |
5 |
- |
- |
|
Диаметр рисок, мм |
6; 10; 14; 18; 22; 26 |
3,7 |
3,7 |
- |
- |
|
Длина корпуса, мм |
- |
- |
- |
39 |
64 |
|
Длина пузырька, мм |
- |
- |
- |
12 |
20 |
Модификации
Серии измерительных ампул АКН и АЦПН обладают существенными различиями в конструкции и функциональной принадлежности.
Корпус модификации АЦПН выполнен в формате цилиндра с нанесенной измерительной шкалой. В качестве шкалы выступает стандартная штриховая маркировка, либо перекрестие в центральной части корпуса. Еще одна особенность данных устройств – возможность изготовления ампул реверсивного типа.
В модификации АКН измерительная шкала наносится с помощью круглых рисок. В горизонтальной плоскости обладают круглым сечением, диаметр которого указывается в маркировке конкретной модели (к примеру АКН60-44 обладает сечением 44 мм). Точность данного типа ампул несколько ниже, чем у предыдущей модификации. Дискретная величина измерения соответствует угловым минутам.
