Амперметр Э8030, вольтметр Э8030

No votes yet
Категория:
Документация:

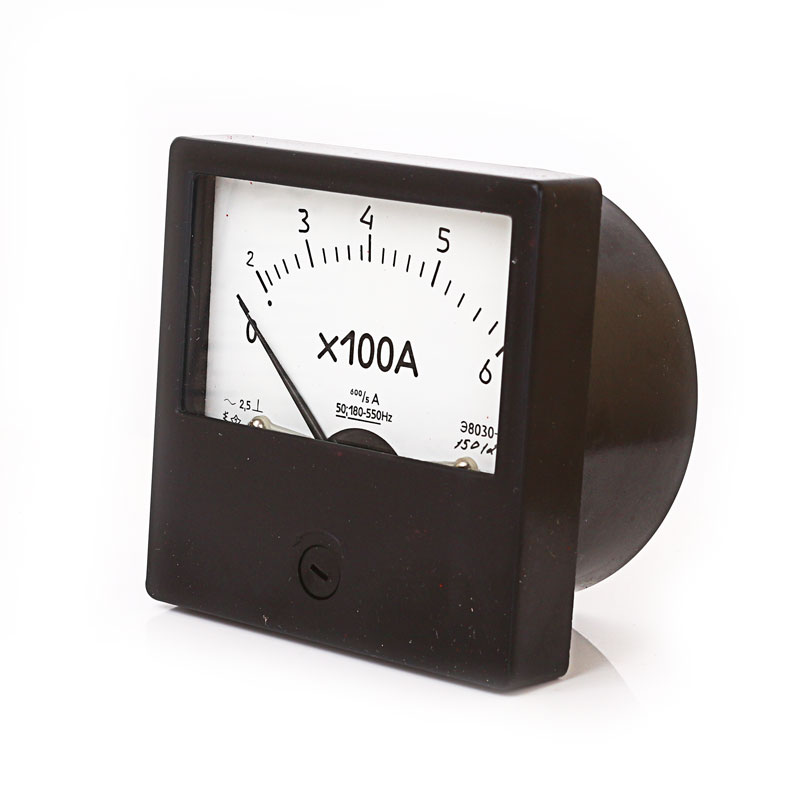

Амперметр Э8030, Вольтметр Э8030 – это стрелочный прибор, состоящий из черного пластикового корпуса, на передней панели которого под стеклом находится равномерная шкала с передвижной стрелкой, указывающей на величину, полученную в результате измерения. Обладает высокой виброустойчивостью, ударопрочностью и защитой от попадания влаги.

Прибор может подключаться к аппаратуре напрямую или с помощью специальных измерительных шунтов (не входящих в комплектацию и приобретаемых отдельно).
Работа приборов Э8030

Амперметр и вольтметр предназначается для измерения показателей переменного тока в передвижных и стационарных электрических устройствах. Он относится к щитовым приборам и используется в различных отраслях, связанных с контролем над показателями работы электрических приборов, в том числе для профилактических и ремонтных работ электрического оборудования.

Общая информация приборов Э8030

Принцип работы амперметра или вольтметра Э8030 основан на взаимодействии, которое возникает при контакте магнитного поля и сердечника, изготовленного из ферримагнитного сплава. Когда электрический ток проходит по виткам катушки, возникает магнитное поле, под воздействием которого сердечник затягивается в разъемное отверстие катушки. Сила тока пропорциональна силе втягивания сердечника и, соответственно углу отклонения стрелки, указывающей на величину полученного показателя.

Для измерения тока различной величины используются приборы с катушками, отличающимися по материалу и технике изготовления.

  • До 30 А используется толстая проволока, намотанная в несколько витков
  • От 30 до 200 А – для обмотки применяется медная лента
  • До 500 А на катушке один шинный виток.

Амперметр Э8030 и Вольтметр Э8030 крепится жестко в шкаф управления.

  • Диапазон измеряемых показателей составляет:
    • при непосредственном подключении - от 0,1 до 50 А
    • при включении через трансформатор – от 0,2 до 5000 А
  • Допустимая погрешность в измерениях составляет 2,5%
  • Измерение напряжения происходит в диапазонах: 10,0 В; 30,0 В; 50,0 В; 100,0 В; 150,0 В; 250,0 В; 500,0 В.
  • Выдерживает вибрацию при ускорении 30 м/с2 на частотах 30 Гц.
  • Максимальная сила ударопрочности - 70 м/с2
  • Размеры прибора 80/80/70 мм.
  • Сроки гарантийных обязательств от завода – 12 ровных месяцев.
  • Температурный режим эксплуатации – от минус 50 до плюс 60оС.
  • Максимальная допустимая влажность при работе – примерно 95 % при средних температурах.
  • Вес – 250 грамм
