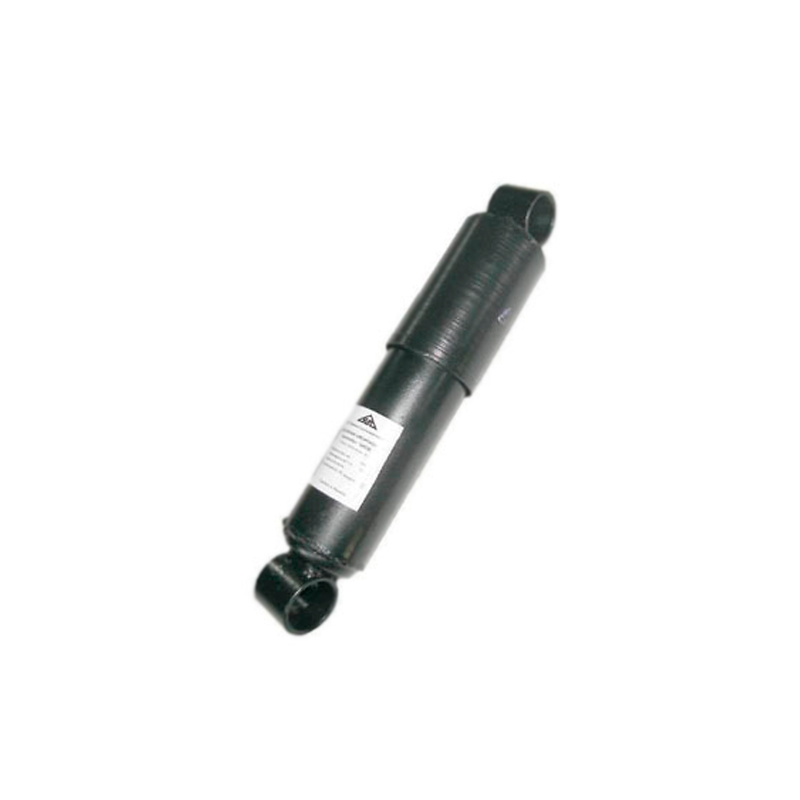

Амортизатор подвески ШК-2905006
Описание
Амортизатор подвески ШК-2905006 устанавливается на троллейбусах всех моделей Skoda (ШКОДА) и предназначен для гашения колебаний вызываемых упругими элементам подвески колес при движении транспорта.

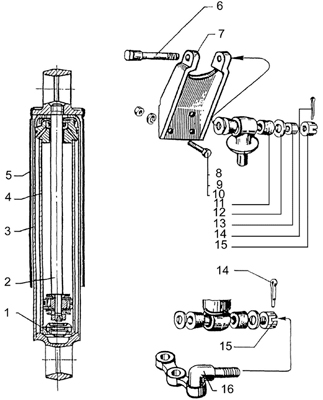

Рис.1. Схема амортизатора подвески ШК-2905006
| № детали | Наименование детали | Кол-во деталей в моделях |
| 202145 | Болт М16х1,5х45 | 12 |
| 210-3105125 | Пружина тарельчатая | 12 |
| 250-2905420-10 | Ушко амортизатора нижнее правое | 1 |
| 250-2905421-10 | Ушко амортизатора нижнее левое | 1 |
| 250-2905540-11 | Кронштейн амортизатора верхний правый | 1 |
| 250584 | Гайка М22х1,5 | 12 |
| 252139 | Шайба 16 ОТ | 12 |
| 256Б-2905470-12 | Палец головки амортизатора | 2 |
| 256Б-2905473-Б | Втулка распорная | 4 |
| 258056 | Шплинт 3,6х40 | 4 |
| 311703 | Гайка М24х2 | 4 |
| 500А-2905410 | Втулка амортизатора | 8 |
| 65055-2905006 | Амортизатор | 2 |
| 65055-2905307 | Шток амортизатора с уплотнением и поршнем | 1 |
| 65055-2905310 | Корпус с головкой | 1 |
| 65055-2905318 | Цилиндр | 1 |
| 65055-2905380 | Клапан сжатия | 1 |
| 65055-2905446 | Кожух амортизатора | 1 |
Характеристики
| Параметры | Значения |
| Диаметр поршня, мм | 50 |
| Диаметр штока, мм | 20 |
| Ход поршня, мм | 180 |
| Длина в сдвинутом состоянии, мм | 390 |
| Наружный диаметр корпуса, мм | 76 |
| Рабочая жидкость | МГП -10 ОСТ 38.154-74 |
| Объем рабочей жидкости, мл | 500+10 |
| Масса, кг | 6,20 |
