Адгезиметр-нож многолезвийный Novotest АН-1

Average: 9 (1 vote)
Категория:

Адгезиметр NOVOTEST АН-1 предназначен для определения адгезии (силы сцепления) по методу надрезов (параллельных или решетчатых) при толщинах лакокрасочного покрытия до 200 мкм, согласно ГОСТ 15140, ISO 2409, ISO 16276-2, ASTM В 3359. Может применяться на плоских и изогнутых поверхностях.

Устройство и принцип действия

Суть метода параллельных или решетчатых надрезов заключается в оценке величины адгезии при прорезании покрытия насквозь до подложки многолезвийным инструментом с расстоянием между лезвиями 1 мм, 2 мм и 3 мм. В результате образуются полосы или решетка с одинаковым шагом. Место реза очищается и по характеру и площади разрушения покрытия визуально оценивается величина адгезии.

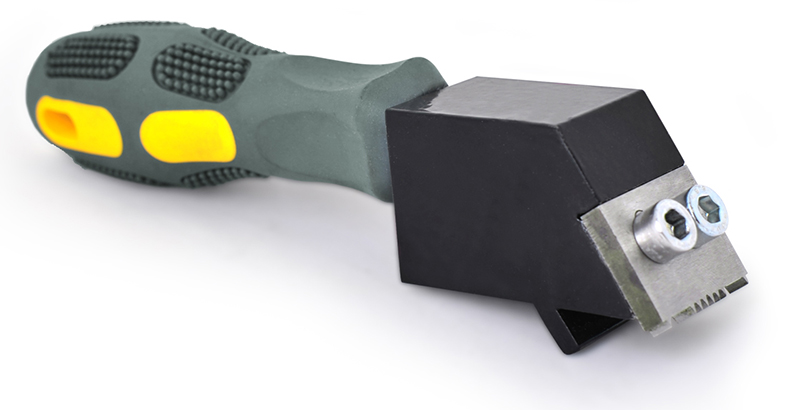

Конструктивно адгезиметр-нож NOVOTEST АН-1 выполнен в виде пластиковой рукоятки с металлической головкой для крепления многолезвийного ножа из инструментальной стали. Каждый нож имеет шесть основных и два опорных лезвия. Допускается заточка затупившихся ножей.

Технические характеристики
  АН-1 АН-1М
Количество резаков 3 1
Шаг между рабочими лезвиями, мм 1, 2, 3 (другие шаги лезвий резака - по заказу) 1 или 2 или 3 (другие шаги лезвий резака - по заказу)
Количество рабочих лезвий 6 6
Толщина покрытия, мкм <60 шаг 1 мм;
60-120 шаг 2 мм; 120-200 шаг 3 мм
<60 шаг 1 мм;
60-120 шаг 2 мм;
120-200 шаг 3 мм
Баллы определения и оценки адгезии 1-4 (по ГОСТ 15140 метод решетчатых надрезов);
1-3 (по ГОСТ 15140  метод параллельных надрезов);
0-5 (по ISO 2409, ISO 16276-2, ASTM D3359 );
1-4 (по ГОСТ 15140 метод решетчатых надрезов);
1-3 (по ГОСТ 15140 метод параллельных надрезов); 0-5 (по ISO 2409, ISO 16276-2,ASTM D3359 )
Габаритные размеры, мм не более; 170х50х50; 170х50х50
Оценка адгезии по четырех-балльной системе в соответствии с ГОСТ 15410-78
Балл Описание Внешний вид поверхности
1 Края надрезов полностью гладкие, нет приз­на­ков отслаивания ни в одном квадрате решетки Вид поверхности 1
2 Незначительное отслаивание покрытия в виде мелких чешуек в местах пересечения линий решетки. Нарушение наблюдается не более, чем на 5 % поверхности решетки Вид поверхности 2
3 Частичное или полное отслаивание покрытия вдоль линий надрезов решетки или в местах их пересечения. Нарушение наблюдается не менее, чем на 5 % и не более, чем на 35 % поверхности решетки Вид поверхности 3
4 Полное отслаивание покрытия или частичное, превышающее 35 % поверхности решетки
Оценка адгезии по шести-балльной системе в соответствии с ASTM В 3359, метод В
Балл Описание Внешний вид поверхности
0 Края надрезов полностью гладкие; ни один из квадратов решетки не отслоился. Вид поверхности 4
1 Отслоение мелких чешуек покрытия на пересечении надрезов; площадь отслоений немного превышает 5% площади решетки. Вид поверхности 5
2 Покрытие отслоилось у краев и/или на пересечении надрезов; площадь отслоения значительно превышает 5%, но не более 15% площади решетки. Вид поверхности 6
3 Покрытие отслоилось вдоль краев надрезов частично или полностью широкими полосами и/или на различных частях квадратов; площадь отслоения значительно превышает 15%, но не более 35% площади решетки. Вид поверхности 7
4 Покрытие отслоилось вдоль краев надрезов широкими полосами и/или некоторые квадраты отделились частично или полностью; площадь отслоения значительно превышает 35%, но не более 65% площади решетки. Вид поверхности 8
5 Любая степень отслаивания, которую нельзя классифицировать 4-м баллом шкалы. ----------

Комплектность

В стандартный набор поставки адгезиметра NOVOTEST АН-1 входит:

  • три сменных многолезвийных резака (1 мм, 2 мм и 3 мм) для АН-1 или один сменный многолезвийный резак (1мм или 2 мм или 3мм) на выбор для АН-1М
  • шестигранный ключ
  • руководство по эксплуатации
  • упаковка
